Система DICN: характерные особенности и конфигурация (дополнительный

заказ)

Сетевое меню -

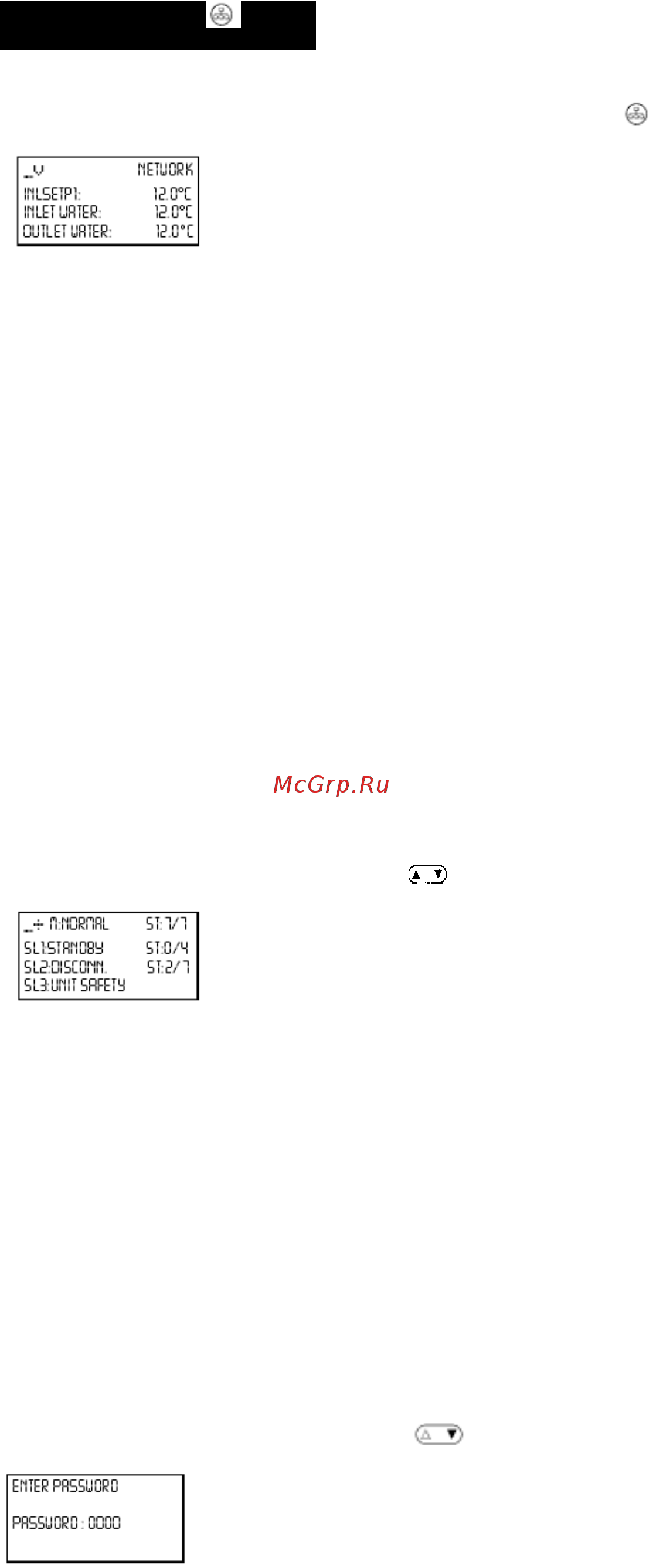

1. Войдите в сетевое меню с помощью кнопки .

На дисплее контроллера автоматически появится первая страница

сетевого меню, содержащая следующую информацию:

- INLSETP1/2 или OUTLSETP1/2 – в зависимости от выбранного режима работы термостата.

- INLET WATER: температура воды на общем входе в систему. (Температура воды на входе

главного (master) чиллера).

- OUTLET WATER: температура воды на общем выходе из системы (индицируется на

дисплее только при заданном режиме OUTLET CONTROL и наличии датчика (R8T)

температуры воды на общем выходе из системы, который является опцией и

устанавливается дополнительно). См. раздел «Выбор режима управления».

Примечание

Изменение установочных значений температуры см. в разделе «Регулировка установочных

значений температуры».

2. Нажмите кнопку-клавишу , чтобы перейти к следующей странице сетевого меню.

Страница сетевого меню показывает состояние главного (M) и

подчиненных чиллеров (SL1 … SL3).

Возможные варианты:

- состояние чиллера, шаг регулировки термостата и максимальное количество шагов

регулировки термостата, если агрегат работает нормально;

- сообщение UNIT SAFETY, если защитное устройство чиллера явилось причиной его

выключения;

- сообщение C1или C2 SAFETY, шаг регулировки термостата и максимальное количество

шагов регулировки термостата, если сработало защитное устройство контура 1 или

контура 2.

3. Нажмите кнопку-клавишу , чтобы перейти к следующей странице сетевого меню.

Доступ к странице SETTINGS сетевого меню защищен паролем

пользователя. Пароль пользователя – это четырехзначное число в
