A: Подключение к сети
P1036101-152 Принтер для карточек Zebra ZXP Series 7: руководство пользователя 165
Настройка сетевого принтера
Используйте данную процедуру, если к системе уже подсоединен принтер, оснащенный
адаптером Ethernet (см. Раздел 2), и необходимо подсоединить к сети второй принтер
с Ethernet при помощи Мастера установки принтеров корпорации Microsoft.

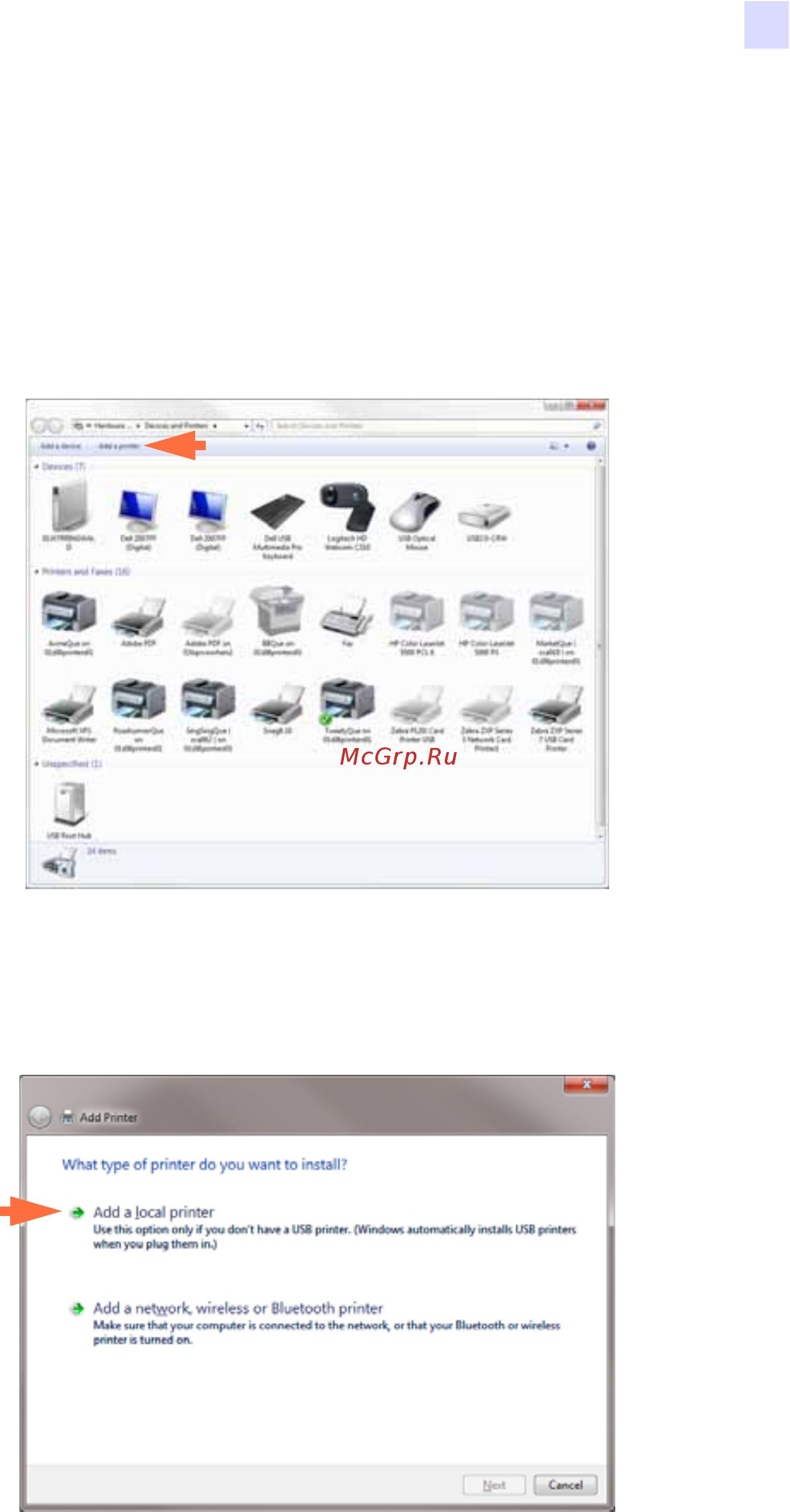

Шаг 1. Нажмите кнопку Пуск и выберите Устройства и принтеры
Шаг 2. Откроется окно Устройства и принтеры.
Шаг 3. Щелкните Установка принтера (показано стрелкой выше).
Шаг 4. Откроется окно Выбор типа устанавливаемого принтера.
Шаг 5. Выберите Добавить локальный принтер (показано стрелкой выше) и нажмите
кнопку Далее.
