14 Принтер для карточек Zebra ZXP Series 7: руководство пользователя P1036101-152
2: Установка и настройка

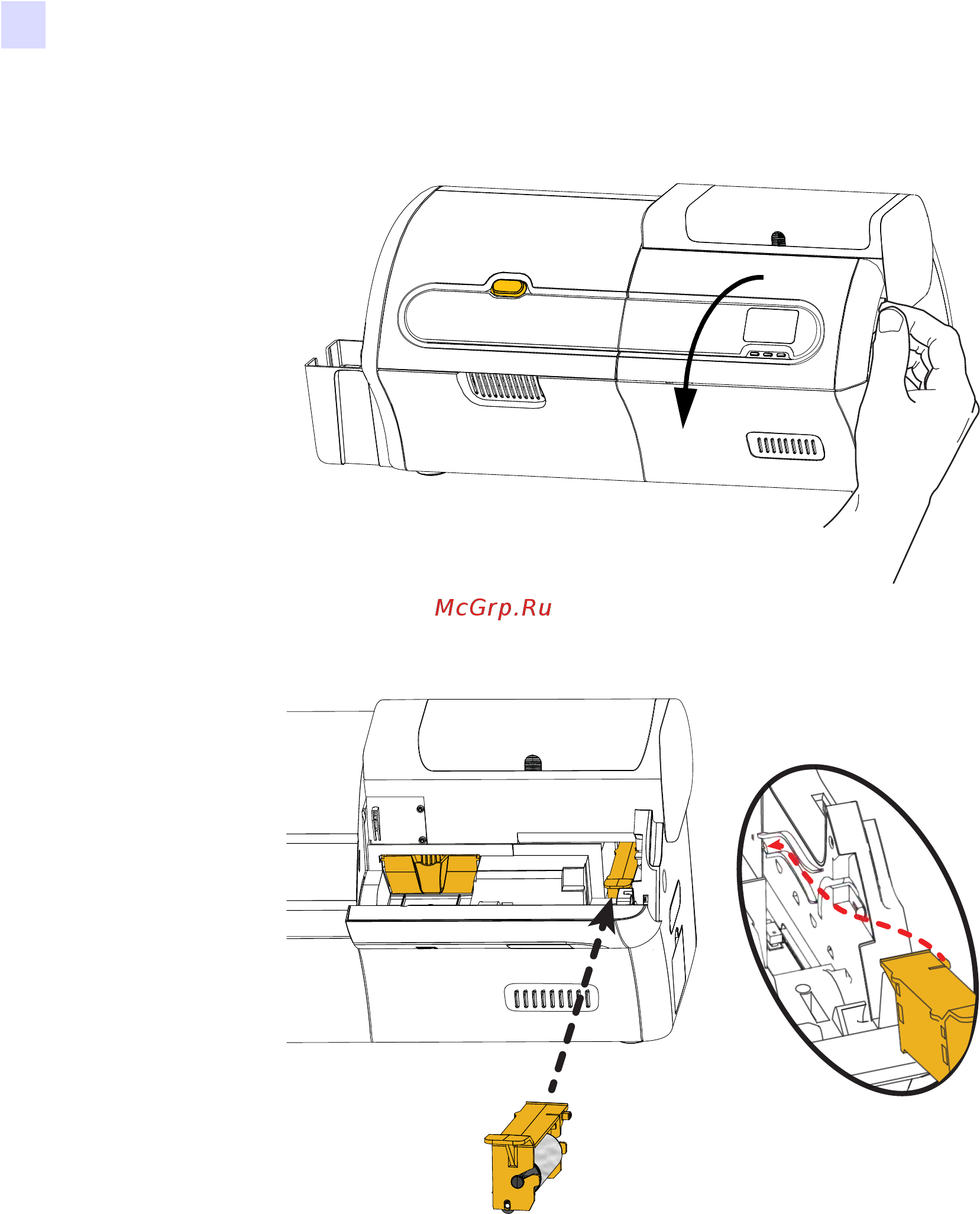

Установка чистящей кассеты для прорези ручной подачи
Шаг 5. Откройте крышку компонентов, если это еще не сделано.
Шаг 6. Найдите место установки чистящей кассеты для прорези ручной подачи.
Шаг 7. Возьмите кассету за выступающую ручку.
Шаг 8. Вставьте кассету на место.
Шаг 9. Вставьте губки кассеты в паз на задней панели.
Шаг 10. Нажимайте на кассету вниз, пока она не встанет на место и
не зафиксируется.
Шаг 11. Закройте крышку компонентов.
