8 Порядок работы
8.1 Подключить преобразователь к термопаре и источнику питания по схеме,
приведенной на рисунке 2.

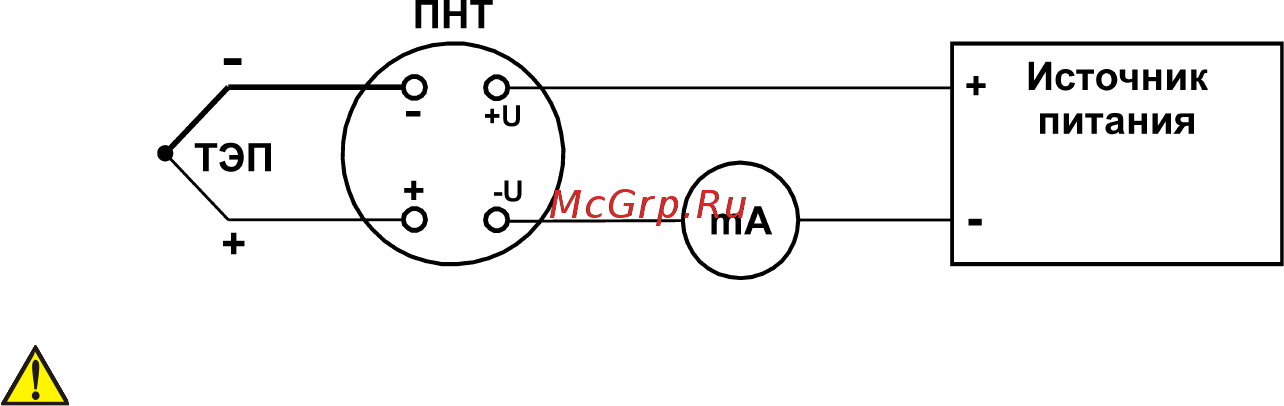

Рисунок 2 – Схема подключения преобразователя для работы с термопарой
Внимание!
В качестве источника питания следует использовать линейный источник пи-
тания. Применение импульсных источников питания не рекомендуется.
Эквивалентное сопротивление нагрузки, определенное с учетом внутреннего
сопротивления миллиамперметра и сопротивления подводящих проводов, должно
удовлетворять требованиям п.3.3.2.
