EUWA15~35HDZ
Моноблочные чиллеры с воздушным охлаждением
4PW12816-1
Инструкция по эксплуатации
2
Электрические характеристики
(1)
Описание
Моноблочные чиллеры с воздушным охлаждением серии EUWA выпускаются в 4 стандартных типоразмерах и имеют номинальную
холодопроизводительность от 31,0 до 79,5 кВт. Каждый типоразмер выпускается в двух вариантах под разное электропитание:
трехфазное 230 В 50 Гц или трехфазное 400 В + N 50 Гц.
Рисунок -
Основные элементы
Модель EUWA
15 20 25 30 35
Электропитание
• Фаза
3N~
• Частота (Гц)
50
• Напряжение (В)
400
• Допустимые колебания
напряжения
(%)
±10
• Плавкие
предохранители
50 aM 50 aM 50 aM 80 aM 80 aM
Компрессор
• Фаза
3~
• Частота (Гц)
50
• Напряжение (В)
400
• Номинальный рабочий
ток
(А)
6,6+13,1 2x 13,1 2x 15,0 3x 16,1 3x 15,0
Управление и электро-
двигатель вентилятора
• Фаза
1~
• Частота (Гц)
50
• Напряжение (В)
230
• Номинальный рабочий
ток
(А)
3,7 4,9 6,1 7,3 7,3

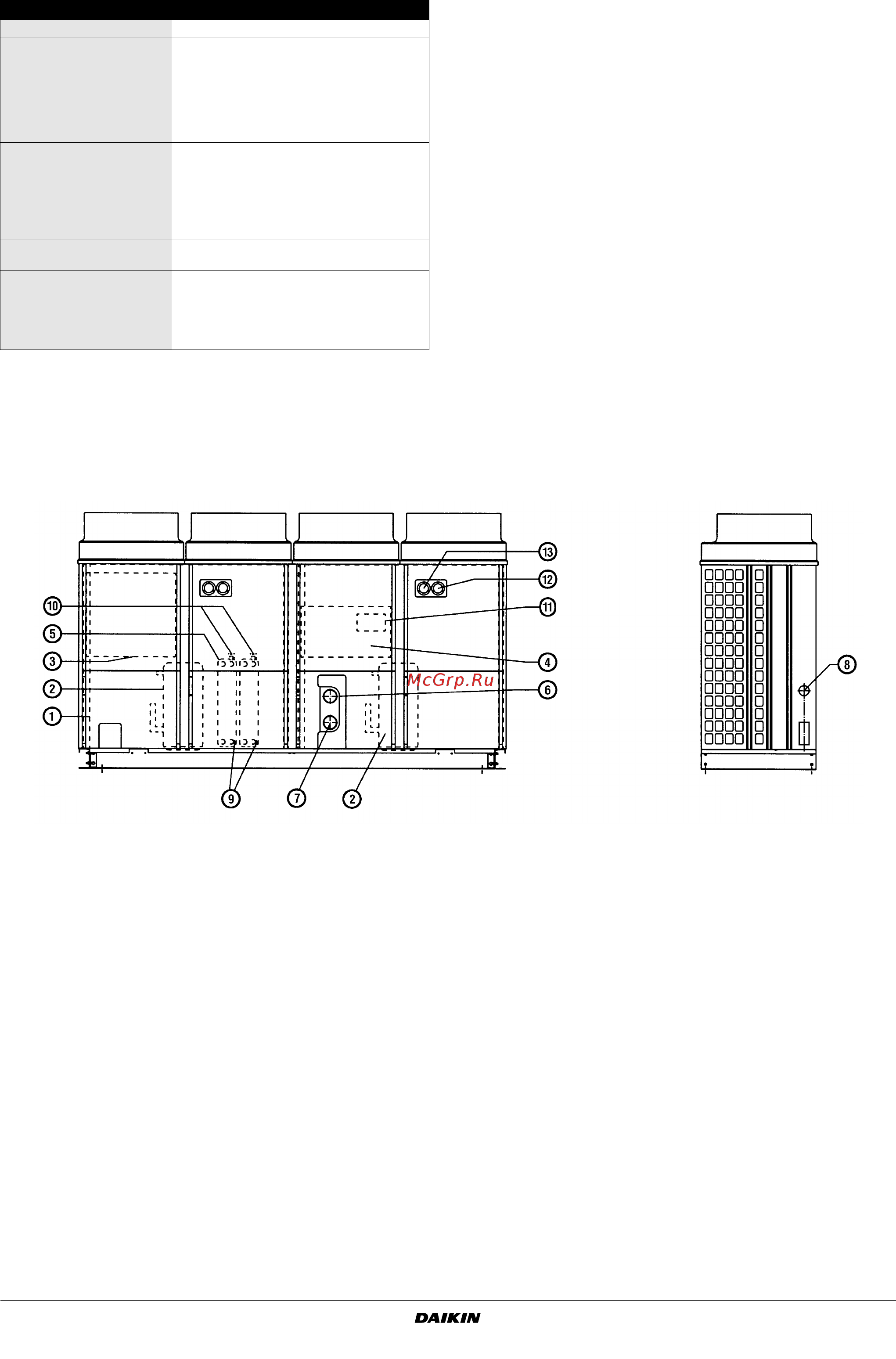

EUWA20, EUWA25
1
Воздушные теплообменники
8
Ввод кабеля электропитания
2
Компрессоры
9
Сливное (дренажное) отверстие
3
Основной электрический щиток
10
Вентиль выпуска воздуха («воздушный» клапан)
4
Дополнительный электрический щиток
11
Цифровой пульт управления
5
Водяные теплообменники (испарители)
12
Манометр низкого давления (давления всасывания) (опция)
6
Патрубок подвода воды
13
Манометр высокого давления (давления нагнетания) (опция)
7
Патрубок выхода воды
Содержание
- Инструкция по эксплуатации 1
- Моноблочные чиллеры с воздушным охлаждением 1
- Введение 2
- Инструкция по эксплуатации 2
- Содержание 2
- Технические характеристики 2
- Модель euwa 15 20 25 30 35 3
- Моноблочные чиллеры с воздушным охлаждением серии euwa выпускаются в 4 стандартных типоразмерах и имеют номинальную холодопроизводительность от 31 0 до 79 5 квт каждый типоразмер выпускается в двух вариантах под разное электропитание трехфазное 230 в 50 гц или трехфазное 400 в n 50 гц 3
- Описание 3
- Основные элементы 3
- Рисунок 3
- Электрические характеристики 3
- Защитные устройства 4
- Назначение основных элементов 4
- Внутренняя проводка перечень обозначений элементов электрических схем 5
- Измерительные приборы 5
- Общие рекомендации 6
- Перед началом работы 6
- Подача воды 6
- Подключение к сети электропитания и подогрев картера 6
- Что нужно проверить перед первым запуском 6
- Включение чиллера 7
- Интерфейс пользователя 7
- Подключение пульта управления 7
- Работа с чиллером 7
- Управление работой чиллера 7
- Цифровой пульт управления 7
- Выключение чиллера 8
- Просмотр информации о работе чиллера 8
- Регулировка установочных значений температуры 8
- Возвращение чиллера в исходное состояние после срабатывания защиты 9
- Дополнительные возможности цифрового пульта управления 9
- Меню состояния u 9
- В зависимости от того что было задано в меню пользователя в меню установочных значений можно войти либо сразу либо указав пароль пользователя 10
- В этом меню содержится вся информация о предыдущих выключениях чиллера 10
- Информация в меню защитных устройств служит прежде всего для поиска и устранения неисправностей основная информа ция такого рода содержится на следующих страницах меню 10
- Меню защитных устройств p 10
- Меню предыстории 10
- Меню таймеров e 10
- Меню установок пользователя z 10
- Меню установок пользователя вход в которое защищен паролем позволяет задать обычно используемый режим работы агрегатов 10
- Меню установочных значений s 10
- Вход в меню установок пользователя 11
- Выбор локального или дистанционного управления включением выключением 11
- Информационное меню t 11
- Меню пароля пользователя a 11
- Меню состояния входов выходов y 11
- Выбор режима управления 12
- Задание параметров работы термостата 12
- Задание установочных параметров системы управления bms 12
- Установка адресной карты bms 12
- Калибровка датчика температуры воды на входе 13
- Проверка текущих значений программных таймеров 13
- Установка и отмена пароля на изменение установочных значений 13
- Вывод информации о срабатываниях защитных устройств и состоянии чиллера после перезапуска 14
- Вывод информации о сработавших защитных устройствах и состоянии чиллера 14
- Получение дополнительной информации о системе 14
- Проверка состояния входов и выходов 14
- Просмотр предельных значений 14
- Возможные неисправности и способы их устранения 15
- Изменение пароля пользователя 15
- Операции технического обслуживания 17
- Техническое обслуживание 17
- Утилизация 17
- В приведенной ниже таблице указаны значения параметров термостата задаваемые по умолчанию а также минимальные и максимальные значения этих параметров 18
- На приведенных ниже графиках представлено соотношение давления и средней температуры насыщения r407c 18
- Параметры термостата 18
- Приложение i 18
- Приложение ii 18
- Температура насыщения 18
- Трубопровод высокого давления трубопровод низкого давления 18
- Условия высокое давление 20 бар недогрев 3 c 18
