EUWA15~30HD
Моноблочные чиллеры с воздушным охлаждением
4PW13114-1
Инструкция по эксплуатации
6
Цифровой пульт управления
Интерфейс пользователя
Цифровой пульт управления имеет буквенно-цифровой
дисплей, кнопки-клавиши с определенными обозначениями,
несколько светодиодов, указывающих выбранный режим
работы, и откидную крышку. Когда крышка закрыта, доступ-
ными остаются лишь наиболее часто используемые клавиши.
Когда крышка закрыта, доступными остаются лишь наиболее
часто используемые клавиши.

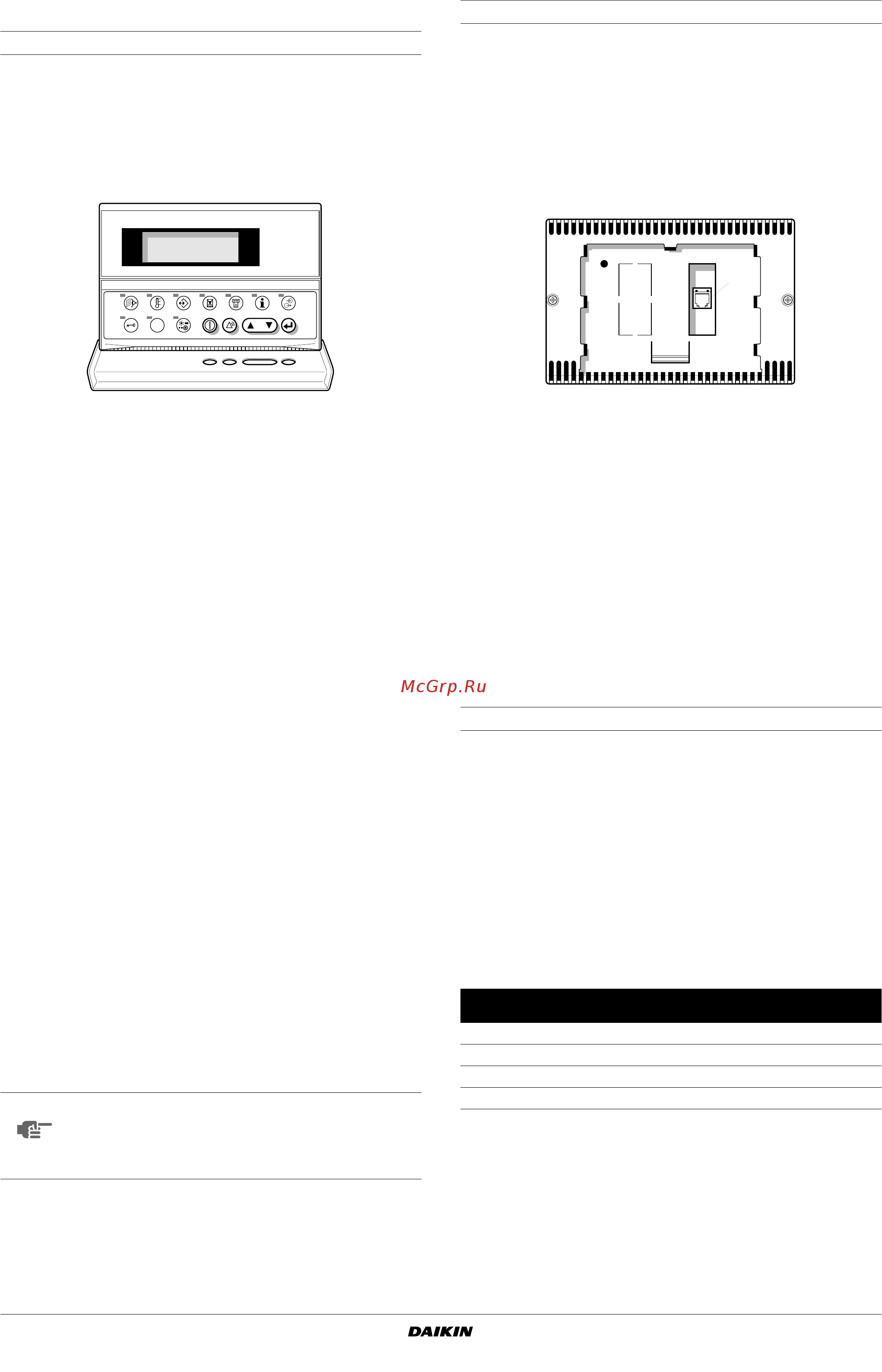

Рисунок - Цифровой пульт управления
Клавиши, доступные при закрытой крышке:
Клавиши, доступные при открытой крышке:
Подключение пульта управления
Цифровой пульт управления подключается к чиллеру, а
точнее — к печатной плате контроллера, расположенного
внутри агрегата, посредством 6-ти жильного кабеля через
разъем, находящийся на задней стенке пульта управления.
Длина кабеля от пульта управления до чиллера может
достигать 1000 метров. Это дает возможность управлять рабо-
той чиллера дистанционно с большого расстояния. Требования
к этому кабелю см. в разделе «Кабель для подключения
цифрового пульта управления» инструкции по монтажу.
Рисунок - Задняя часть пульта управления и соединительный
разъем (1)
Работа с чиллером
В этом разделе освещается повседневная эксплуатация
чиллера. Прочитав его, Вы научитесь выполнять такие
стандартные операции, как:
■ «Включение чиллера» на странице 6 и «Выключение
чиллера» на странице 7,
■ «Просмотр информации о работе чиллера» на странице 7,
■ «Регулировка установочных значений температуры» на
странице 7,
■ «Возвращение чиллера в исходное состояние после
срабатывания защиты» на странице 8.
Включение чиллера
1 Нажмите клавишу J на панели пульта управления.
В зависимости от значения параметра дистанционного
включения/выключения («Меню установок пользователя – z»
на странице 9) может произойти следующее.
Если параметру дистанционного включения/выключения
задано значение NO (НЕТ), светодиод, находящийся под
клавишей J, загорится, и начнется цикл инициализации
чиллера. Как только все таймеры достигнут нуля, агрегат
начнет работать.
Если параметру дистанционного включения/выключения
задано значение YES (ДА), состояние блока будет характери-
зоваться следующими данными, приведенными в таблице:
2 При первом включении чиллера, а также при включении
после длительного простоя, рекомендуется провести про-
верку по следующему контрольному перечню.
• Повышенный шум и избыточная вибрация
Убедитесь в том, что агрегат не издает повышенный
шум и избыточную вибрацию: проверьте крепления и
сеть трубопроводов. Если компрессор издает повышен-
ный шум, это может означать, что заправлено слишком
много хладагента.
o
клавиша запуска и выключения чиллера.
p
клавиша входа в меню защитных устройств и сброса
индикации аварии.
k
клавиша для навигации по страницам меню на
экране (в случае, если отображаются символы W, X
или C), а также для увеличения (уменьшения)
установочного значения.
q
клавиша подтверждения выбранного режима или
установочного значения.
u
клавиша вызова меню состояния.
s
клавиша вызова меню установочных значений.
z
клавиша вызова меню установок пользователя.
e
клавиша вызова меню таймеров.
r
клавиша вызова меню «предыстории».
t
клавиша вызова информационного меню.
y
клавиша вызова меню состояния входов/выходов.
a
клавиша вызова меню пароля пользователя.
i
эта клавиша на чиллерах серии EUWA не
задействована.
Эта клавиша позволяет выбирать режим охлаждения
или режим нагревания на чиллерах серии EUWY; она
также устанавливается и на чиллеры серии EUWA,
однако микросхема стираемой программируемой
постоянной памяти (EPROM) пульта управления
не будет реагировать на ее нажатие, поскольку
в чиллерах этой серии режим нагревания не
предусмотрен.
ПРИМЕЧАНИЕ
Точность показаний температуры: ±1 °C.
При попадании на дисплей прямых солнечных
лучей разборчивость отображаемой на нем
информации несколько снижается.
Сетевой
выключатель
Дистанционный
выключатель
Чиллер
Светодиод
клавиши o
ВКЛ ВКЛ ВКЛ ВКЛ
ВКЛ ВЫКЛ ВЫКЛ Мигает
ВЫКЛ ВКЛ ВЫКЛ ВЫКЛ
ВЫКЛ ВЫКЛ ВЫКЛ ВЫКЛ
1
