5 Устройство и работа

5.1 Органы индикации и управления

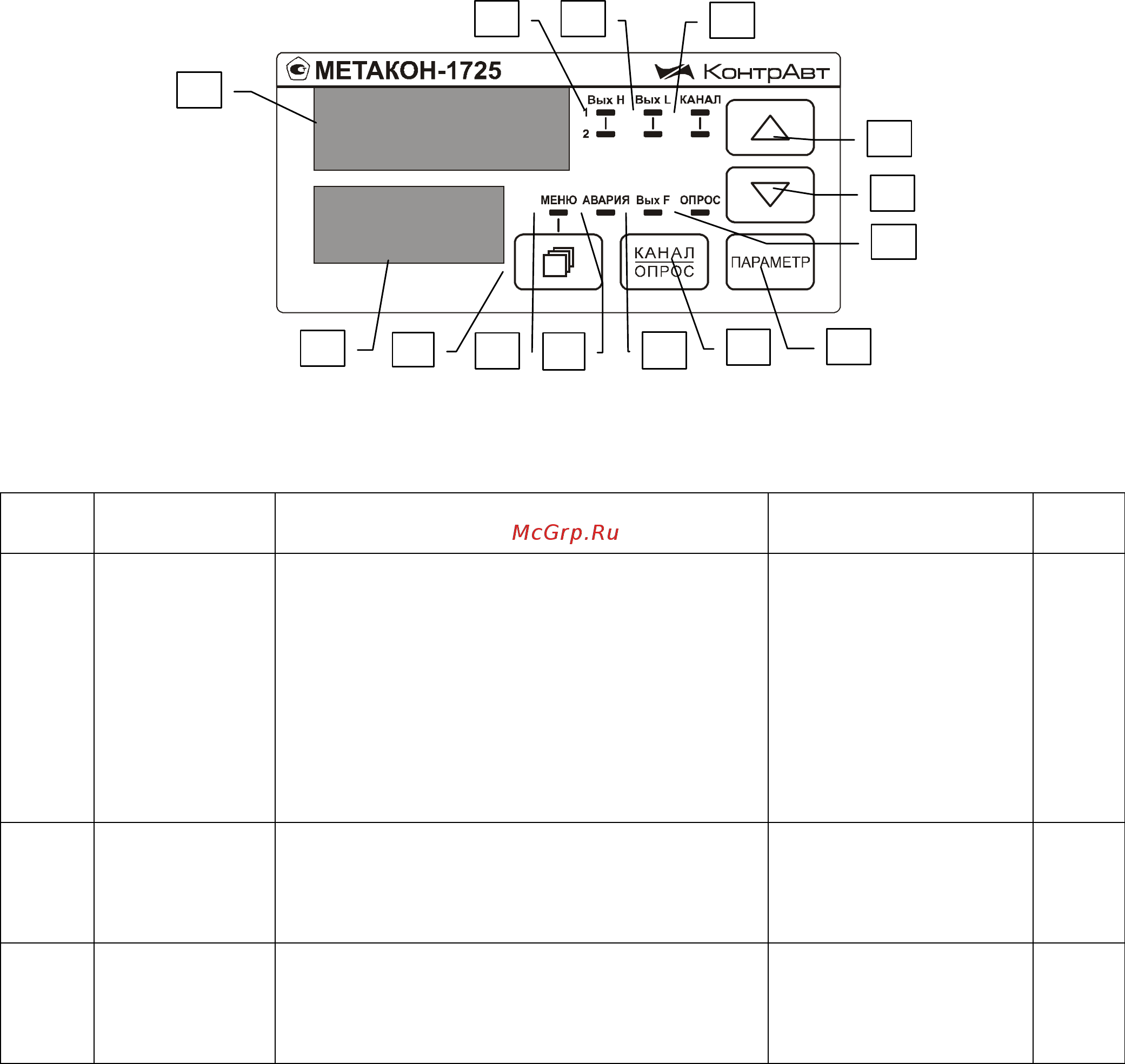

Передняя панель измерителя-регулятора МЕТАКОН-1725 изображена на рисунке 1. Назна-

чение органов индикации и управления приведены в таблице 4.

Рисунок 1 – Передняя панель измерителей-регуляторов МЕТАКОН-1725

Таблица 4

№ на ри

сунке 1

Описание

(название )

Назначение Примечания Цвет

Четырехраз-

рядный све-

тодиодный

дисплей (да-

лее по тексту

– Дисплей

значений)

В состоянии ОСНОВНОЙ ИНДИКА-

ЦИИ всегда отображает значение изме-

ренного сигнала Y c выхода блока преоб-

разования (в единицах физической вели-

чины), его номер указывается светодио-

дами 4.

В остальных случаях отображает значе-

ния тех параметров, коды которых ото-

бражаются на Дисплее кодов

Крас-

ный

Светодиод-

ные индика-

торы «H»

Горят, когда сработали компаратор и вы-

ход Н в соответствующем канале. В мо-

дификациях АТ данные светодиоды не

действуют

Светодиоды горят

независимо от того, в

каком меню нахо-

дится прибор

Зеле-

ный
