10
5 Устройство и работа
5.1 Органы индикации и управления
Передняя панель измерителя-регулятора МЕТАКОН-1745 изображена на рисунке 1. Назна-
чение органов индикации и управления приведены в таблице 4.

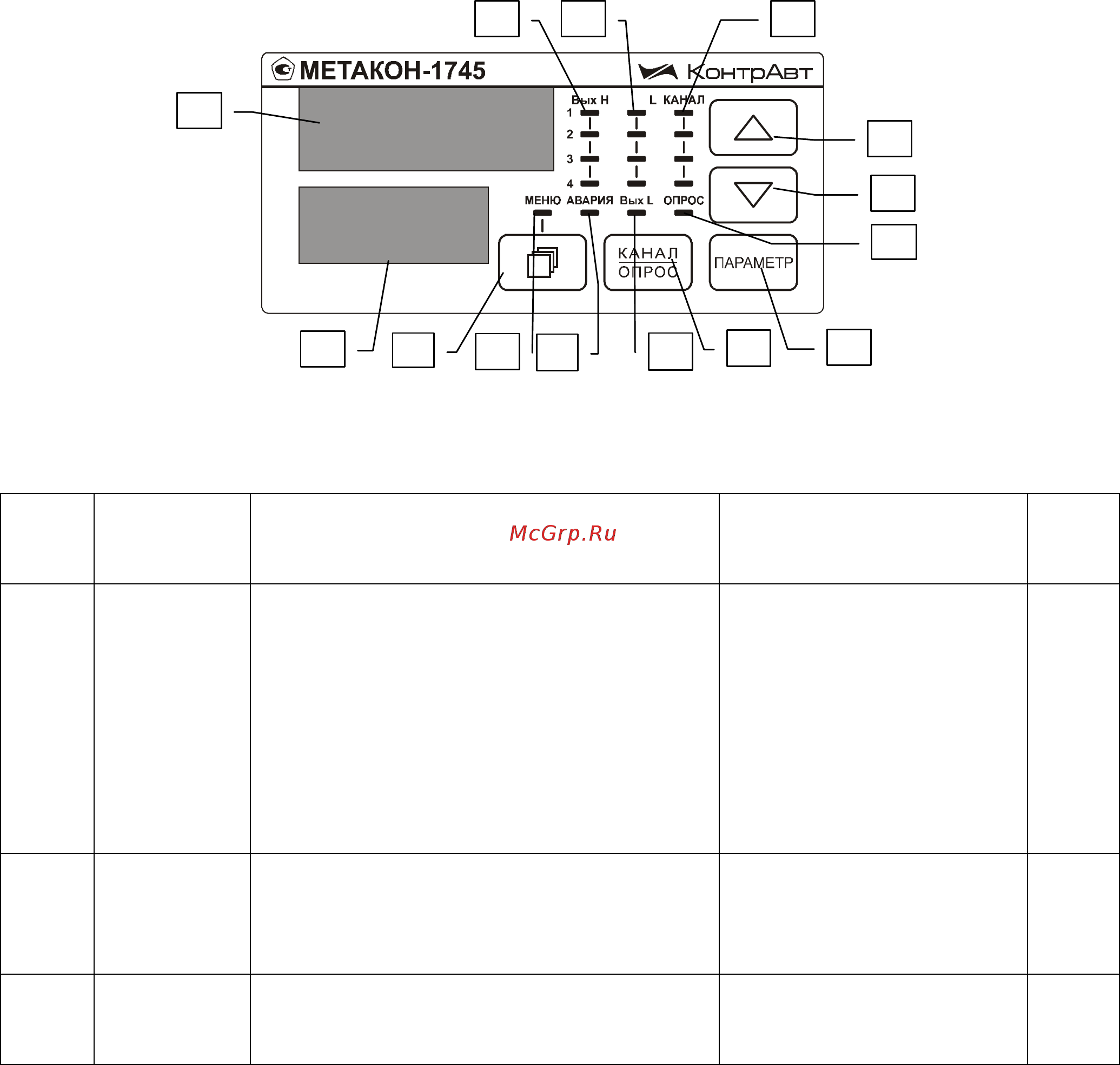

Рисунок 1 – Передняя панель измерителей-регуляторов МЕТАКОН-1745
Таблица 4
№ на
рисун-
ке 1
Описание
(название)
Назначение Примечания Цвет
1.
Четырех-
разрядный
светодиод-
ный дис-
плей (далее
по тексту –
Дисплей
значений)
В состоянии ОСНОВНОЙ ИНДИКА-
ЦИИ всегда отображает значение изме-
ренного сигнала Y c выхода блока пре-
образования (в единицах физической
величины), его номер указывается све-
тодиодами 4.
В остальных случаях отображает зна-
чения тех параметров, коды которых
отображаются на Дисплее кодов
Крас-
ный
2.
Светодиод-
ные инди-
каторы «H»
Горят, когда сработали компаратор и
выход Н в соответствующем канале. В
модификациях АТ данные светодиоды
не действуют
Светодиоды горят неза-
висимо от того, в каком
меню находится прибор
Зеле-
ный
3.
Светодиод-
ные инди-
каторы «L»
Горят, когда сработал компаратор L в
соответствующем канале.
Светодиоды горят неза-
висимо от того, в каком
меню находится прибор
Зеле-
ный
Комп
1
2 3
6
5
4
12
13
10
9
11
8
14
7
