Daikin EUWA10HDZW1 [4/18] Защитные устройства
![Daikin EUWA10HDZW1 [4/18] Защитные устройства](/views2/1484251/page4/bg4.png)
Инструкция по эксплуатации
3
EUWA5~12HDZ
Моноблочные чиллеры с воздушным охлаждением
4PW12814-1
Назначение основных элементов

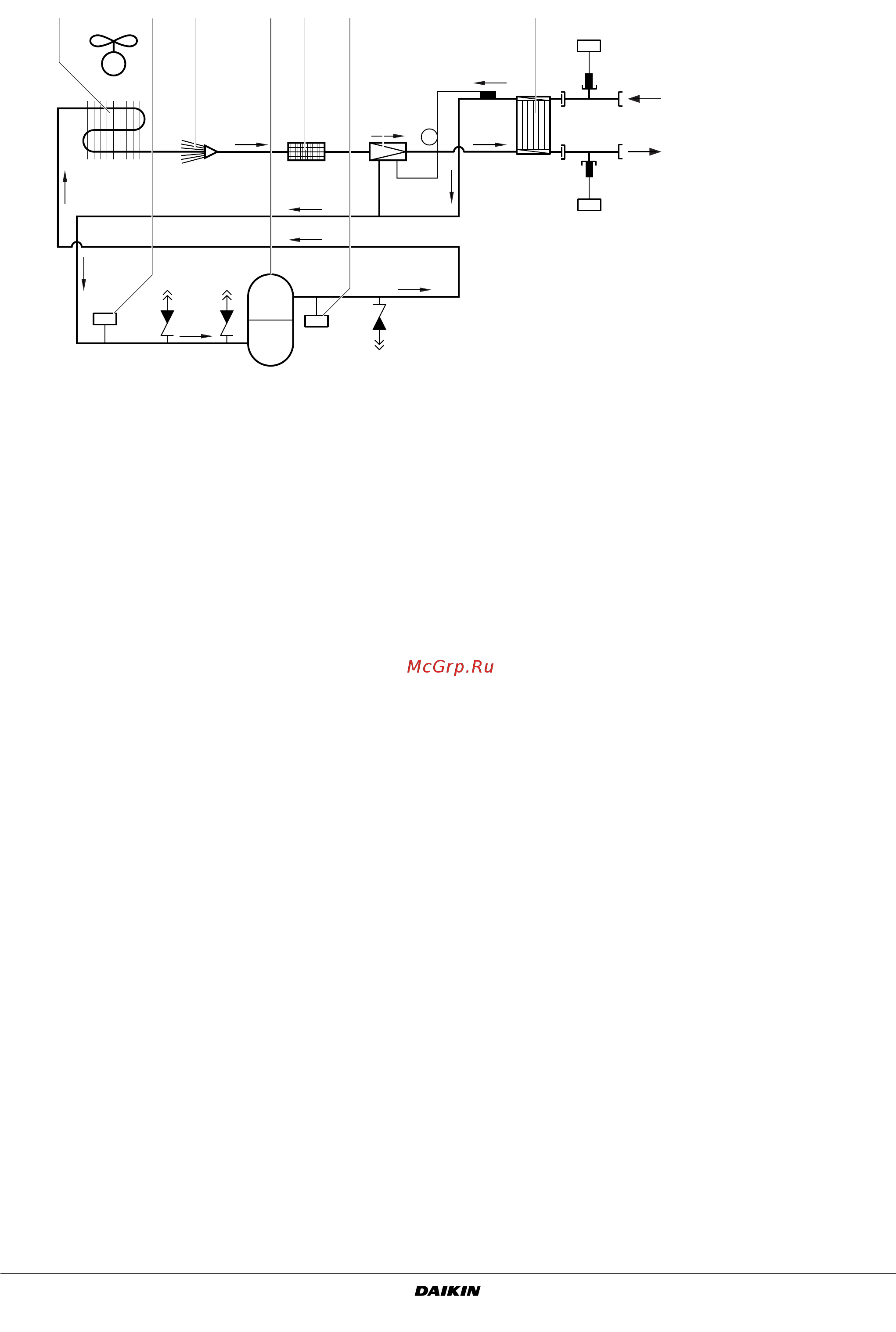

Рисунок -
Функциональная схема чиллера
По мере циркуляции хладагента по контуру чиллера его состо-
яние изменяется. Эти изменения происходят под влиянием
следующих основных элементов системы:
■
Компрессор
Компрессор (M*C) играет роль насоса, обеспечивая циркуля-
цию хладагента в холодильном контуре. Компрессор сжимает
поступающие из испарителя пары хладагента до давления, при
котором они в конденсаторе свободно превращаются
в жидкость.
■
Конденсатор
Конденсатор предназначен для изменения состояния хлад-
агента из газообразного в жидкое. Тепло, приобретенное паром
в испарителе, отводится через конденсатор в окружающую
атмосферу, при этом пары хладагента переходят в жидкое
состояние.
■
Фильтр
Фильтр, установленный за конденсатором, удаляет из хлад-
агента мелкие механические включения, что предотвращает
засорение трубок системы.
■
Регулирующий вентиль
Выходящий из конденсатора жидкий хладагент поступает
в испаритель через регулирующий вентиль. Регулирующий
вентиль создает такое давление хладагента, при котором он
легко испаряется в испарителе.
■
Испаритель
Основной функций испарителя является отвод тепла от про-
ходящей через него воды. Тепло отводится за счет превраще-
ния поступающего из конденсатора хладагента в газообразное
состояние.
■
Вход / выход воды
Входной и выходной патрубки чиллера позволяют легко под-
ключить агрегат к контуру циркуляции воды центральных
кондиционеров или промышленного оборудования.
Защитные устройства
Чиллер оснащен защитными устройствами двух типов:
1
Общие защитные устройства: устройства этого типа
отключают всю систему.
2
Защитные устройства отдельных элементов: устройства
этого типа выключают только те элементы, для защиты
которых они предназначены.
■
Реле максимального тока (общее защитное устройство)
Реле максимального тока (K*S) расположено в электрическом
щитке чиллера и защищает электродвигатель компрессора от
перегрузки, обрыва фазы и слишком низкого напряжения. Это
реле настраивается на заводе и не подлежит регулировке.
В случае срабатывания реле максимального тока его необхо-
димо в электрическом щитке вернуть в исходное положение,
а ошибку на пульте управления нужно снять вручную.
■
Реле высокого давления (общее защитное устройство)
Реле высокого давления (S*HP) установлено на выпускном
патрубке компрессора, оно измеряет давление в конденсаторе
(давление на выходе из компрессора). Реле срабатывает при
подъеме давления выше допустимого значения. После его
срабатывания циркуляция в контуре прекращается.
Сработав, это реле возвращается в исходное состояние
автоматически, однако ошибку на пульте управления нужно
снять вручную.
■
Реле низкого давления (общее защитное устройство)
Когда давление всасывания в контуре становится слишком
низким, контроллер отключает контур. После повышения
давления до нормального значения необходимо вручную снять
ошибку на пульте управления.
■
Защита от перефазировки/неправильного подключения
фаз (общее защитное устройство)
Устройство защиты от перефазировки (R1P) установлено
в электрическом щитке чиллера. Оно не позволяет компрес-
сору работать в неправильном направлении. Если компрессор
не запускаются, необходимо поменять местами две фазы.
■
Тепловое реле на выходе компрессора (общее защитное
устройство)
Тепловое реле на выходе компрессора (Q*D) срабатывает, когда
температура выходящего из компрессора хладагента стано-
вится слишком высокой. Когда температура снижается до нор-
мального значения, реле возвращается в исходное положение
автоматически, но ошибку на пульте управления необходимо
снять вручную.
R3T
t >
S
*
HP
M
*
C
p >
S
*
LP
p <
R4T
t <
231 4567 8
9
10
1 Конденсатор
2 Распределитель
3 Фильтр
4 Регулирующий вентиль
5 Испаритель
6 Компрессор
7 Реле низкого давления
8 Реле высокого
давления
9 Вход воды
10 Выход воды
