Инструкция по эксплуатации
23
EWWD120~540MBYNN
Моноблочные чиллеры с водяным охлаждением
4PW22685-1

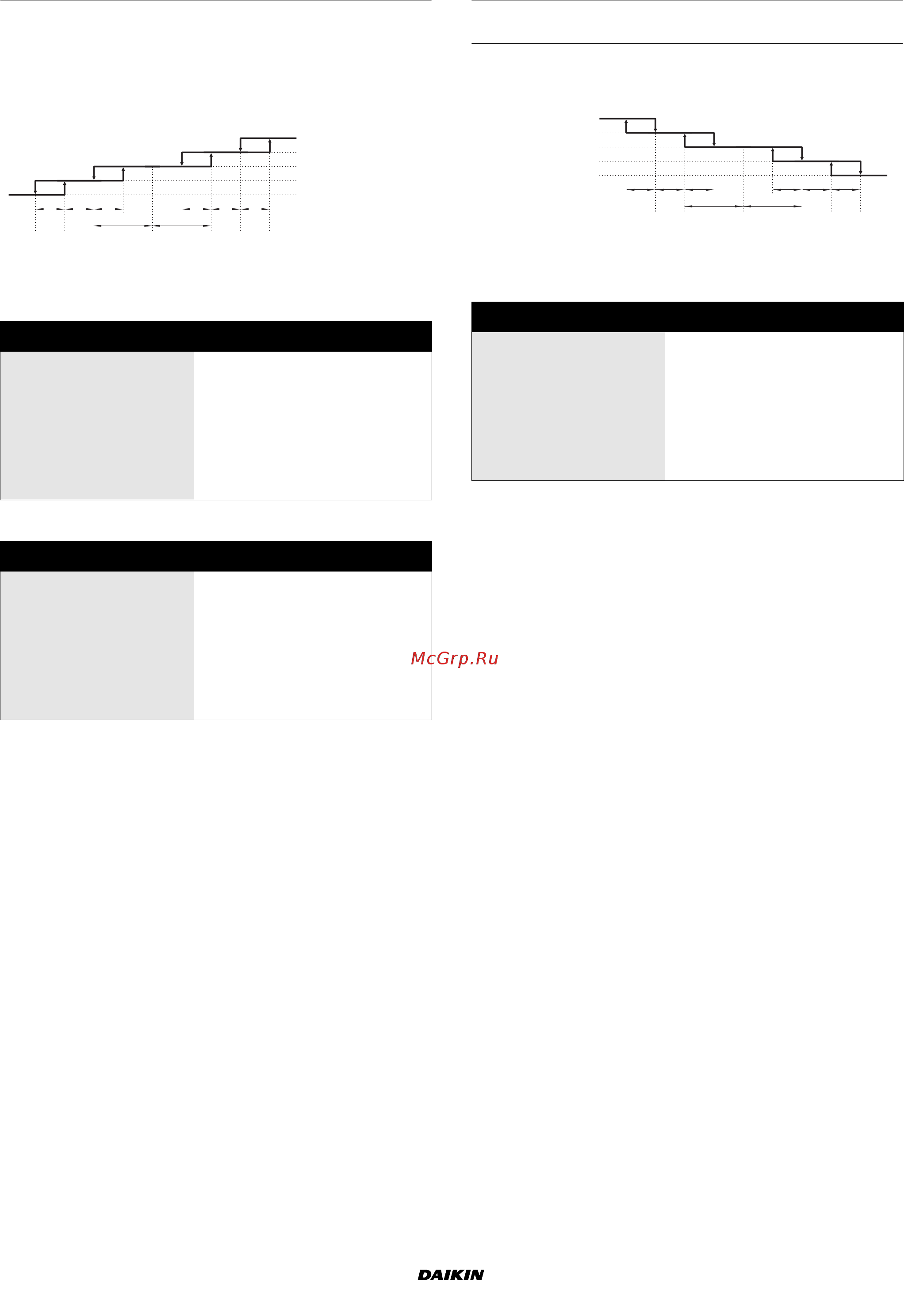

Приложение I
Параметры термостата
Регулирование температуры воды на входе
в испаритель/на выходе из испарителя в режиме
охлаждения
На приведенном ниже графике показаны параметры
термостата.
В приведенной ниже таблице указаны значения параметров
термостата, задаваемые по умолчанию, а также минимальные и
максимальные значения этих параметров.
Регулирование температуры воды на входе
в конденсатор в режиме нагрева
На приведенном ниже графике показаны параметры
термостата.
В приведенной ниже таблице указаны значения параметров
термостата, задаваемые по умолчанию, а также минимальные и
максимальные значения этих параметров.
■ Если температура опустится ниже установочного значения,
система управления термостата будет проверять каждый
таймер снижения нагрузки.
В соответствии с отклонением от установочного значения
будет запрошено отсутствие действий, медленное
уменьшение нагрузки (=–3%) или быстрое уменьшение
нагрузки (=–7%).
■ Если температура поднимется выше установочного
значения, система управления термостата будет проверять
каждый таймер повышения нагрузки.
В соответствии с отклонением от установочного значения
будет запрошено отсутствие действий,
медленное
увеличение нагрузки (=+3%) или быстрое увеличение
нагрузки (=+7%).
РЕГУЛИРОВКА
ТЕМПЕРАТУРЫ НА ВХОДЕ
Значение по
умолчанию
Нижний
предел
Верхний
предел
Дифференциал шага
регулировки - a
(K)
0,8
(a)
(a) можно изменить только в сервисном меню
––
Дифференциал шага
регулировки - b
(K)
0,5
(a)
––
Шаг регулировки - c
(K)
0,2
(a)
––
Таймер повышения нагрузки (с) 48 12 300
Таймер снижения нагрузки
(с)
24 12 300
Установочное значение
температуры
(°C)
12,0 7,0 23,0
РЕГУЛИРОВКА
ТЕМПЕРАТУРЫ НА ВХОДЕ
Значение по
умолчанию
Нижний
предел
Верхний
предел
Дифференциал шага
регулировки - a
(K)
0,8
(a)
(a) можно изменить только в сервисном меню
––
Дифференциал шага
регулировки - b
(K)
0,5
(a)
––
Шаг регулировки - c
(K)
0,2
(a)
––
Таймер повышения нагрузки (с) 12 12 300
Таймер снижения нагрузки
(с)
12 12 300
Установочное значение
температуры
(°C)
7, 0 4,0 16,0
c b c c b c
a/2 a/2
Установочное значение температуры
Быстрое увеличение нагрузки
Медленное увеличение нагрузки
Нет действий
Медленное уменьшение нагрузки
Быстрое уменьшение нагрузки
РЕГУЛИРОВКА
ТЕМПЕРАТУРЫ НА ВХОДЕ
Значение по
умолчанию
Нижний
предел
Верхний
предел
Дифференциал шага
регулировки - a
(K)
0,8
(a)
(a) можно изменить только в сервисном меню
––
Дифференциал шага
регулировки - b
(K)
0,5
(a)
––
Шаг регулировки - c
(K)
0,2
(a)
––
Таймер повышения нагрузки (с) 48 12 300
Таймер снижения нагрузки
(с)
24 12 300
Установочное значение
температуры
(°C)
30 15 50
c b c c b c
a/2 a/2
Установочное значение температуры
Быстрое увеличение
нагрузки
Медленное увеличение
нагрузки
Нет действий
