Инструкция по монтажу
2
EWWD120~540MBYNN
Моноблочные чиллеры с водяным охлаждением
4PW22684-1D
Дополнительное оборудование и возможности
(1)
Дополнительное оборудование
Запорный вентиль на всасывании
Амперметр и вольтметр
Основной выключатель цепи электропитания
Клапаны низкого и высокого давления на конденсаторе
Режим работы с низким уровнем шума
Интерфейс для связи с системой BMS (MODBUS/J-BUS,
BACNET, LON)
Возможности
Применение гликоля в качестве теплоносителя для
охлаждения до температуры –10°C
Средства для подключения к системе интеграции работы
нескольких чиллеров Daikin - система DICN
Электромагнитный клапан в контуре циркуляции жидкого
хладагента
Смотровое стекло с индикатором влажности
Слаботочные контакты сигналов
•работы чиллера/ насоса
аварии
•работы контура 1
•работы контура 2 (только для моделей EWWD360~540)
Сменные слаботочные контакты
выхода на 100% мощности
второго насоса испарителя
насос конденсатора
реверсивный клапан охлаждения/нагрева
Сменные контакты для приема сигналов от удаленных
устройств
дистанционного запуска/остановки
двойного установочного значения
активизации/отключения ограничения производительности
(2)
дистанционное переключение между охлаждением и
нагревом
Сменный аналоговый вход
сигнал установочного значения (автономный блок или
1 подчиненный блок в системе DICN)
0/1 В, 0/10 В, 0/20 мА или 4/20 мА
•датчик воды на выходе из испарителя в системе DICN
(только на главном блоке)
Возможность выбора языка
Таймер расписания
Плавающее установочное значение
Стандартная комплектация
Комплект фильтра для установки перед входом воды в
испаритель.

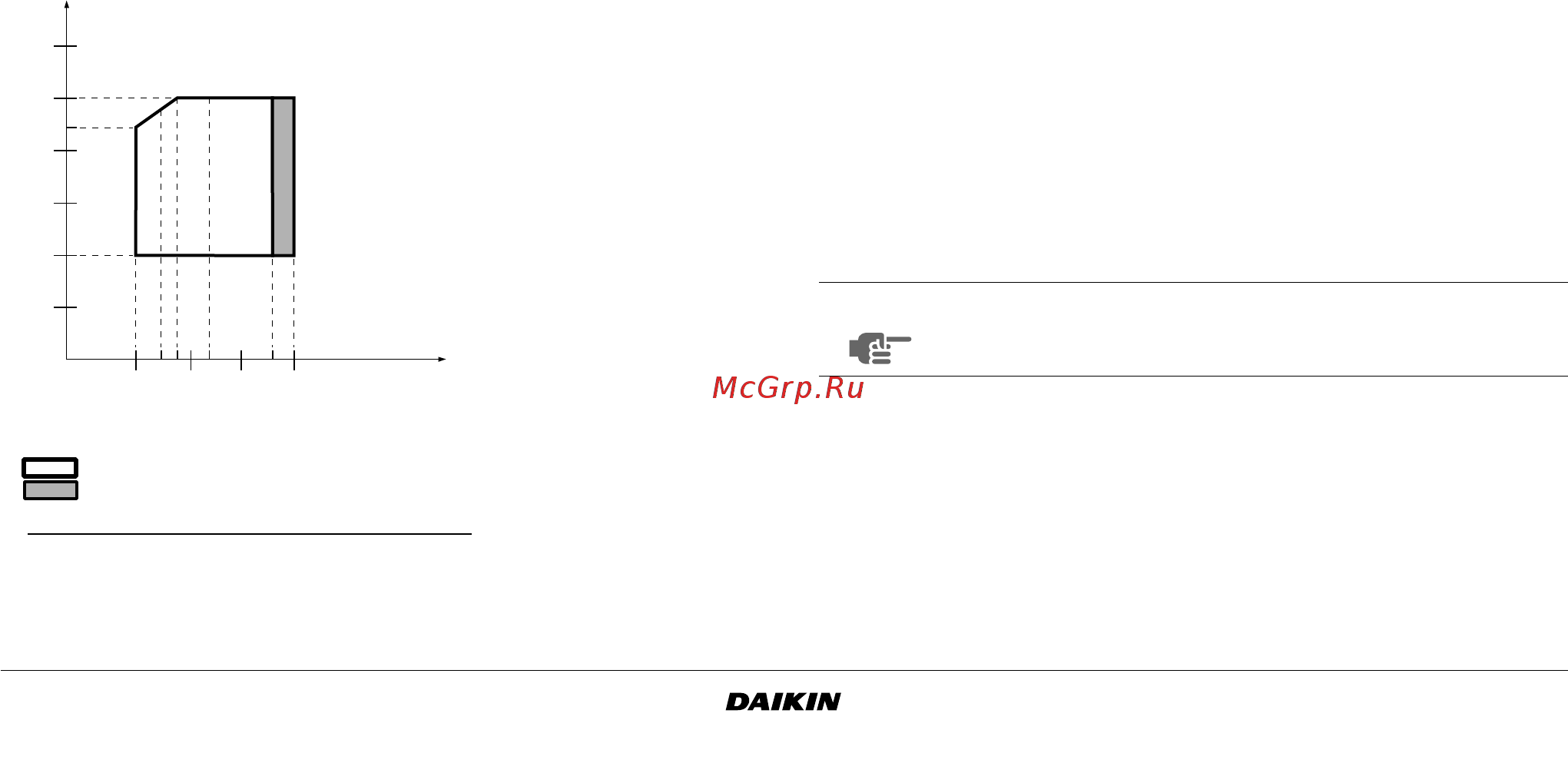

Рабочий диапазон
LWC Температура воды на выходе из конденсатора
LWE Температура воды на выходе из испарителя
Стандартный рабочий диапазон
Диапазон работы системы на охлаждение
Основные элементы
(смотрите прилагаемую
к чиллеру схему)
Выбор места установки
Настоящее изделие относится к классу А. В бытовых условиях
это изделие может создавать радиопомехи. В случае их возник-
новения пользователю следует принять адекватные меры.
Эти чиллеры предназначены для установки в помещении; место
их установки должно удовлетворять нижеперечисленным
условиям:
1. Основание, на котором устанавливается чиллер, должно быть
достаточно прочным, чтобы выдержать его вес, и ровным,
чтобы исключить возникновение излишних шумов и вибрации.
2. Вокруг чиллера должно быть достаточно свободного места для
проведения технического обслуживания.
3. На месте установки должна быть исключена возможность
возгорания.
4. Выбирайте место установки чиллера так, чтобы естественный
звук его работы никого не беспокоил.
5. Проверьте, чтобы было исключено повреждение места
установки в случае утечки воды из агрегата.
(2) Может использоваться для ночного режима работы и/или для
ограничения пиковой нагрузки: счетчик электроэнергии со шкалой
киловатт-часов соединен со слаботочным контактом сигнала. Если
используется этот контакт, контур 1 или 2 будет ограничен
выбранной ступенью регулировки производительности.
–10 0
0
10
20
30
40
50
44
60
–5
416 °C
LWE
10 20
°CLWC
–2
1 Компрессор
2 Испаритель
3 Конденсатор
4 Электрический щиток
5 Щиток компрессора
6 Воздушный конденсатор
7 Дренажный конденсатор
8 Заправочный клапан
9 Предохранительный клапан
10 Реле высокого давления
11 Осушитель
12 Вход охлаждаемой воды
13 Выход охлажденной воды
14 Выход воды из конденсатора
15 Вход воды в конденсатор
16 Датчик температуры воды на входе (R3T)
17 Датчик температуры воды на выходе (R4T)
18 Запорный выпускной вентиль
19 Датчик температуры воды, входящей в конденсатор
20 Цифровой пульт управления с дисплеем
21 Аварийный выключатель (S5E)
22 Ввод кабеля электропитания
23 Место ввода электрических кабелей чиллера
24 Болты для подъема
25 Опорный брус для транспортировки
26 Шаровой клапан трубопровода жидкого хладагента
27 Основной выключатель цепи электропитания
(дополнительный заказ - S13S)
28 Фильтр
29 Реле протока
ПРИМЕЧАНИЕ
Максимальная продолжительность непрерывной
работы агрегата составляет один час.
