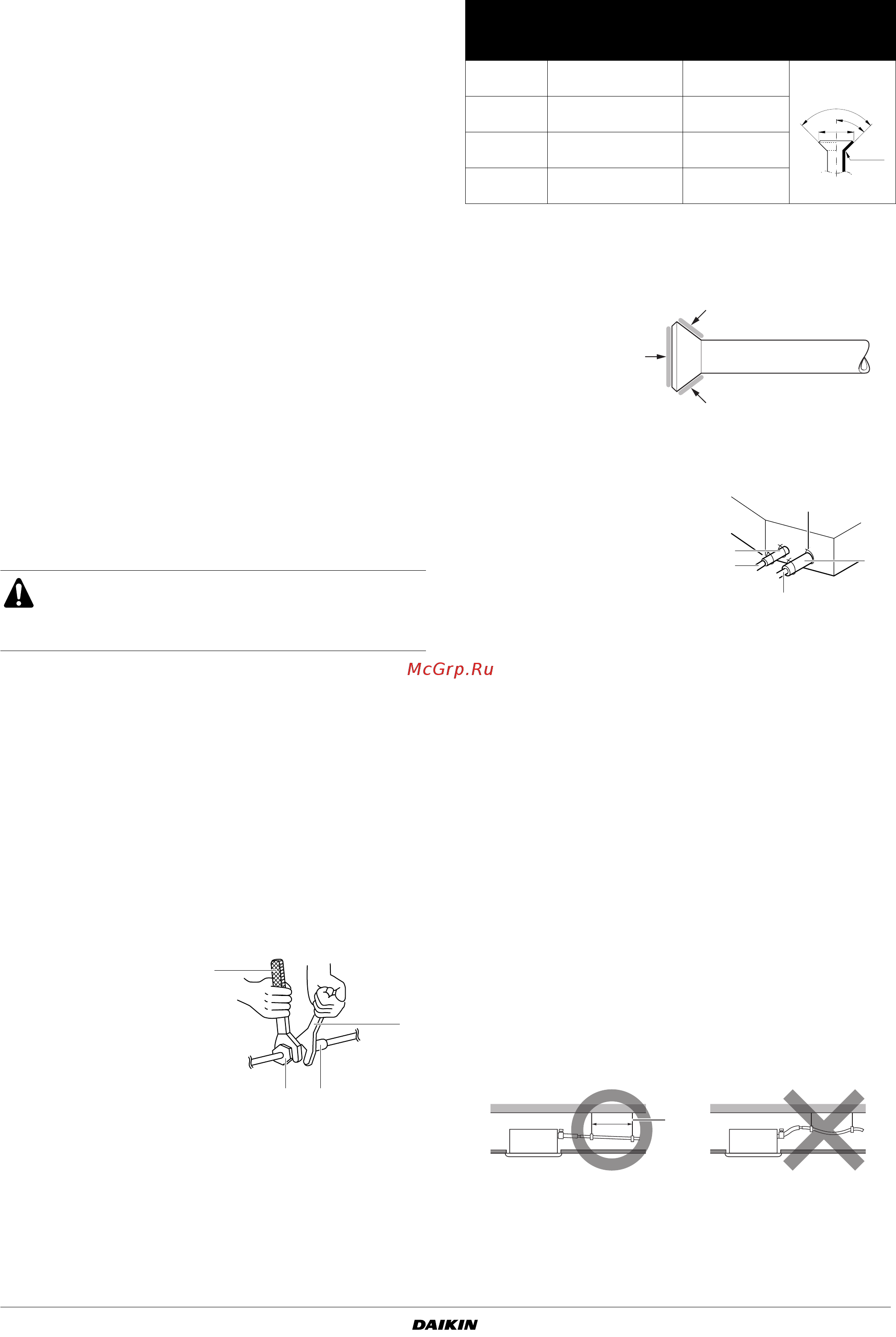

Инструкция по монтажу и эксплуатации
4
FXFQ20~125M7V1B
Система кондиционирования VRV
4PW15109-1
3. Добейтесь правильного положения блока.
(См. раздел «Предварительные операции перед монтажом». )
4. Проверьте горизонтальность установки блока.
• Не допускайте наклона блока. Внутренний блок имеет
встроенный дренажный насос с поплавковым датчиком
уровня.
(Если блок наклонен в сторону, противоположную направле-
нию стока конденсата, поплавковый датчик будет работать
неверно, что может привести к утечке конденсата из блока.)
•С помощью уровня или заполненной водой виниловой
трубки проверьте, чтобы все четыре угла блока были
расположены в горизонтальной плоскости, как показано на
рисунке 15.
5. Снимите бумажный шаблон. (Только для новых
потолков.)
Рекомендации по монтажу труб
хладагента
Подключение трубопроводов к наружному блоку описано
в прилагаемой к нему инструкции по монтажу.
Необходимо выполнить полную теплоизоляцию контура газо-
образного хладагента и контура жидкого хладагента.
В противном случае будет периодически происходить утечка
конденсата.
Прежде, чем приступать к прокладке труб, выясните, какой тип
хладагента применяется в данной системе.
■ При резке и развальцовке труб следует применять
материалы и инструменты, совместимые с используемым
хладагентом.
■ Перед соединением труб на развальцованную поверхность
наносится эфирное или полиэфирное масло.
■ Чтобы внутрь трубы не попали пыль, влага или
посторонние предметы, сплющите конец трубы или
заклейте его липкой лентой.
■ Используйте бесшовные трубы из медного сплава
(ISO 1337).
■ Наружный блок заправляется хладагентом.
■ При подсоединении медных труб к блоку или при их
отсоединении используются одновременно два гаечных
ключа — обычный и динамометрический.
■ Не допускайте попадания посторонних предметов и
веществ (например, воздуха) в трубопроводы хладагента.
■ Размеры накидных гаек и значения механического момента
их затяжке приведены в Таблице 1. (Если гайки перетянуть,
их можно повредить, что приведет к протечке хладагента.)
Та б лица 1
■ На наружную и внутреннюю поверхность развальцованной
части трубы нанесите эфирное или полиэфирное масло.
Пред затяжкой накидной гайки наживите ее, сделав 3 -
4 оборота рукой.
■ Проверьте место соединения на утечку газообразного
хладагента, затем теплоизолируйте его.
■ Если во время прокладки трубопровода произошла утечка
хладагента, немедленно проветрите помещение. При
соприкосновении с огнем газообразный хладагент выделяет
ядовитый газ.
■ Убедитесь в отсутствие утечки газообразного хладагента.
Под воздействием высоких температур и открытого огня,
источником которых могут стать бытовые обогреватели,
кухонные плиты и т.п., вытекающий из внутреннего блока
газообразный хладагент может выделять ядовитый газ.
Рекомендации по монтажу дренажных
труб
Дренажный трубопровод прокладывается в соответствии с при-
веденным ниже рисунком. Примите меры по предотвращению
конденсации влаги. Неверная прокладка дренажного трубо-
провода может привести к протечкам воды и нанесению ущерба
имуществу.
1 Уровень воды
2 Виниловая трубка
Работы по прокладке трубопроводов должны прово-
диться квалифицированными специалистами в соот-
ветствии с требованиями местных и государственных
стандартов.
1 Динамометрический
ключ
2 Гаечный ключ
3 Соединение труб
4 Накидная гайка
2
3
1
4
Диаметр
труб
Момент затяжки
Размер
развальцо-
ванного торца
трубы А (мм)
Форма
развальцовки
Ø6,4
14,2~17,2 Н•м
(144~176 кгс•см)
8,7~9,1
Ø9,5
32,7~39,9 Н•м
(333~407 кгс•см)
12,8~13,2
Ø12,7
49,5~60,3 Н•м
(504~616 кгс•см)
16,2~16,6
Ø15,9
61,8~75,4 Н•м
(630~770 кгс•см)
19,3~19,7
Эфирное или поли-
эфирное масло
наносится сюда.
1 Трубопровод жидкого
хладагента
2 Трубопровод газообразного
хладагента
3 Теплоизоляция места
соединения трубопровода
с жидким хладагентом
(теплоизолирующий
материал поставляется
вместе с блоком)
4 Теплоизоляция места соединения трубопровода
с газообразным хладагентом (теплоизолирующий материал
поставляется вместе с блоком)
5 Зажимы
(по 2 зажима на каждый теплоизолирующий элемент)
1 Подвеска дренажной трубки
R0.4~0.8
45°
±2
90°
±0.5
A
5
4
2
1
3
1-1.
5
m
1
