DFC D003 [3/5] Шаг 3

DFC D003 [3/5] Шаг 3
ШАГ 4
ШАГ 3

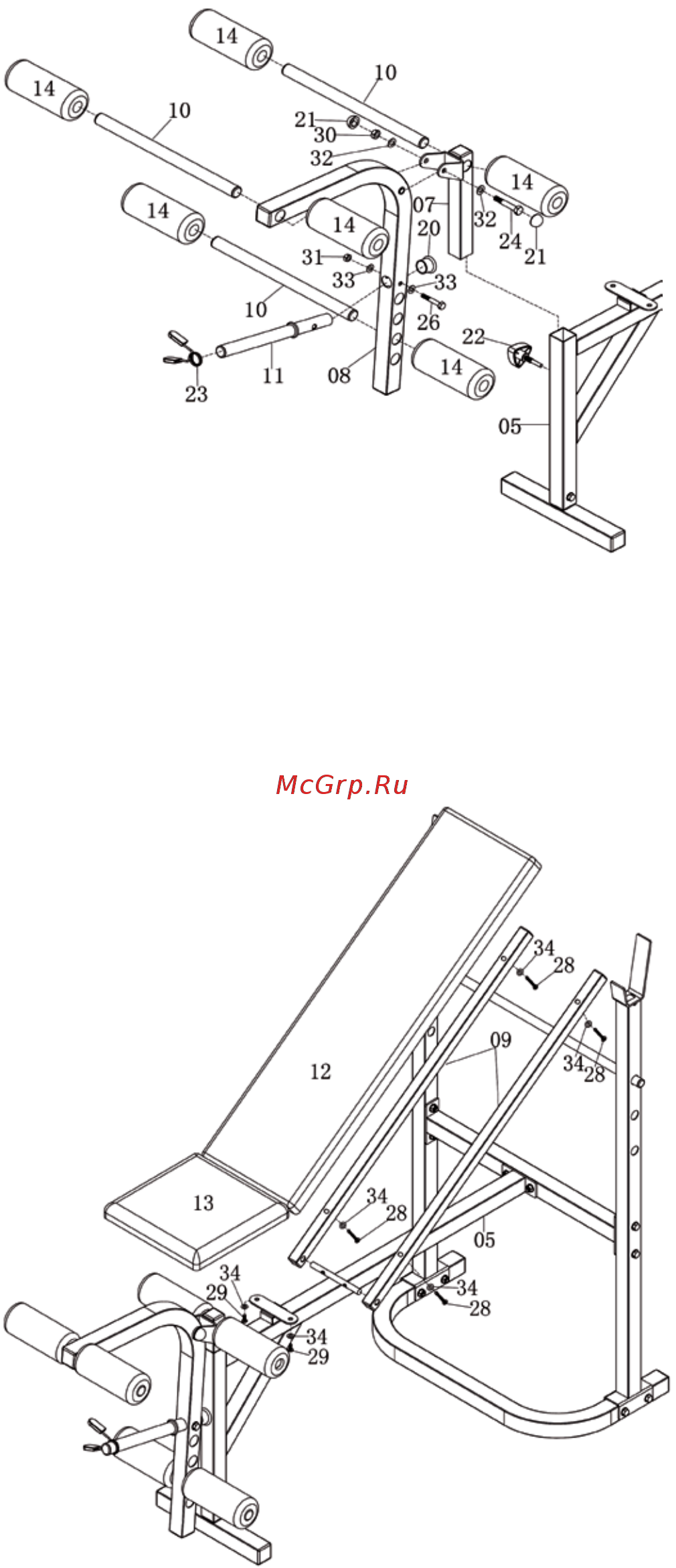

Прикрепите опору экстензии ног (07) к
основной раме (05), используя фиксатор
(M10*41)(22). Прикрепите экстензию ног (08)
к опоре (07), используя 1-н болт (M10*60)(24),
2-е плоские шайбы (M10)(32),1-ну
нейлоновую контргайку (M10)(30) и 2-е (M10)
(21).Вставьте трубку под грузы (11) в
экстензию ног (08), используя 1-н болт
(M8*50)(26), 2-е плоские шайбы (M8)(33),1-у
нейлоновую контргайку (M8)(31). Вставьте
заглушку(20) в трубку (11), используя 1-н
фиксатор (23). Вставьте 3-и трубки (10) в
экстензию ног (08), в опору (07), наденьте 6-
ть валиков (14).
Прикрепите опору спинки (09) к основной
раме (05), расположите спинку(12) на опоре
(09) и прекрепите, используя 4-ре болта
(M6*40)(28), 4-ре плоские шайбы(M6)(34).
Прикрепите сиденьне (13) к передней части
основной рамы (05), используя 2-а болта
(M6*14)(29), 2-е плоские шайбы(M6)(34).
