ПРИМЕЧАНИЕ:

Большая часть перечисленных крепежных деталей была упакована

отдельно, но некоторые элементы были предустановленны в определенных

деталях сборки. В этих случаях просто удалите и заново установите

детали, как это требуется в сборке.

Ссылайтесь на отдельные этапы сборки и запишите все

предустановленные детали.

ПОДГОТОВКА: Перед сборкой убедитесь, что у вас достаточно

пространства вокруг тренажера; используйте инструмент из комплекта для

сборки; перед сборкой проверьте, все ли необходимые детали в наличии.

Настоятельно рекомендуется для сборки данного тренажера два или более

человека, чтобы избежать возможных травм.

ИНСТРУКЦИЯ ПО СБОРКЕ

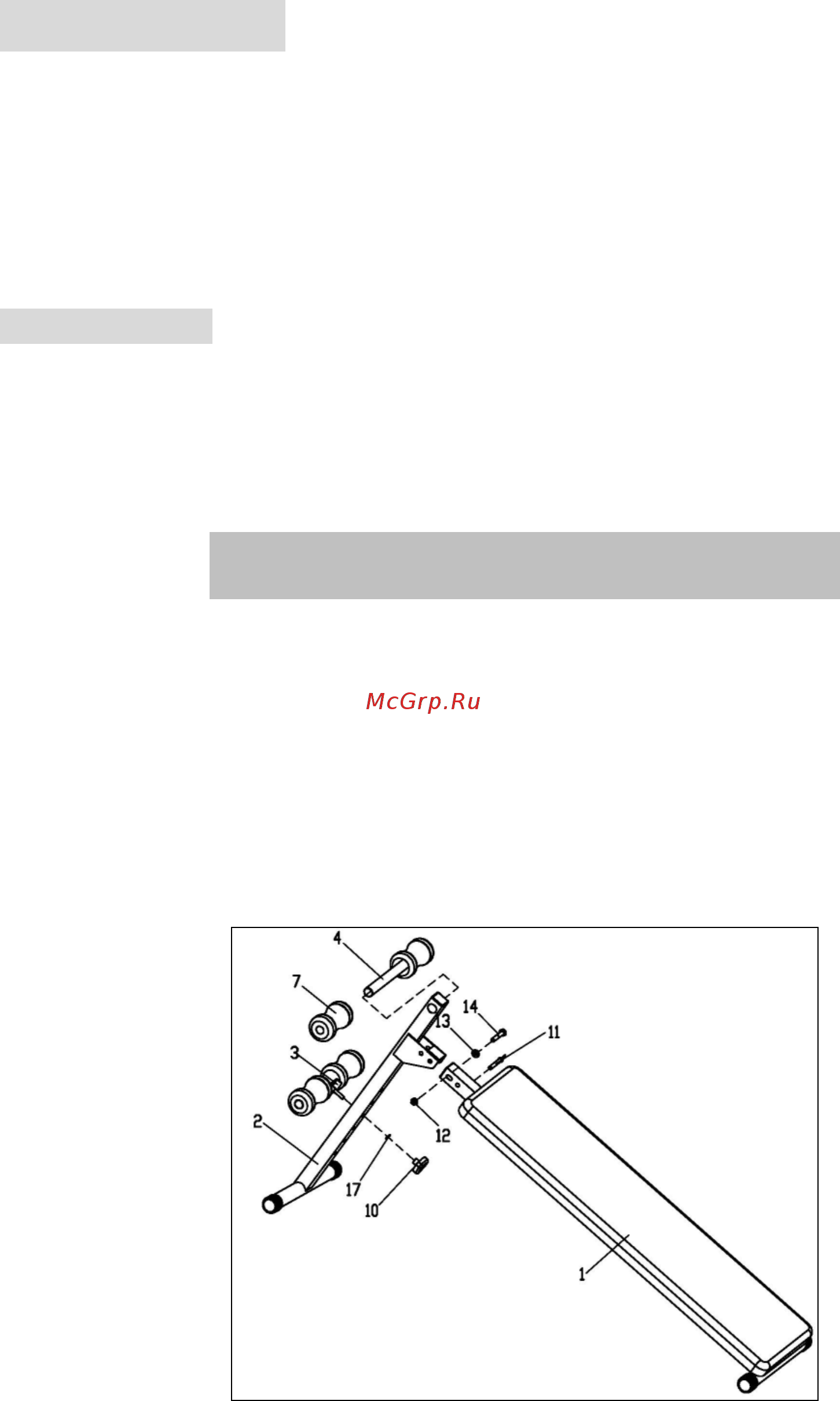

Шаг 1:

Прикрепите заднюю опорную раму (2) к основной раме (1) болтом (14), плоской

шайбой (13) и нейлоновой гайкой (12). Вставьте штифт (11) в соединение на

основной раме (1) и задней опорной раме (2). Расположите нижний фиксатор

ног(3) на задней опорной раме (2) и закрепите с помощью плоской шайбы (17) и

ручки (10). Вставьте нижний фиксатор ног (4) через отверстия на задней

опорной раме (2) и вставьте валики (7) в верхний фиксатор ног(4).

После окончания занятия, вытащите штифт, и сложите заднюю опорную

раму (2) по направлению к основной раме(1), затем положите скамью на

чистый пол.
