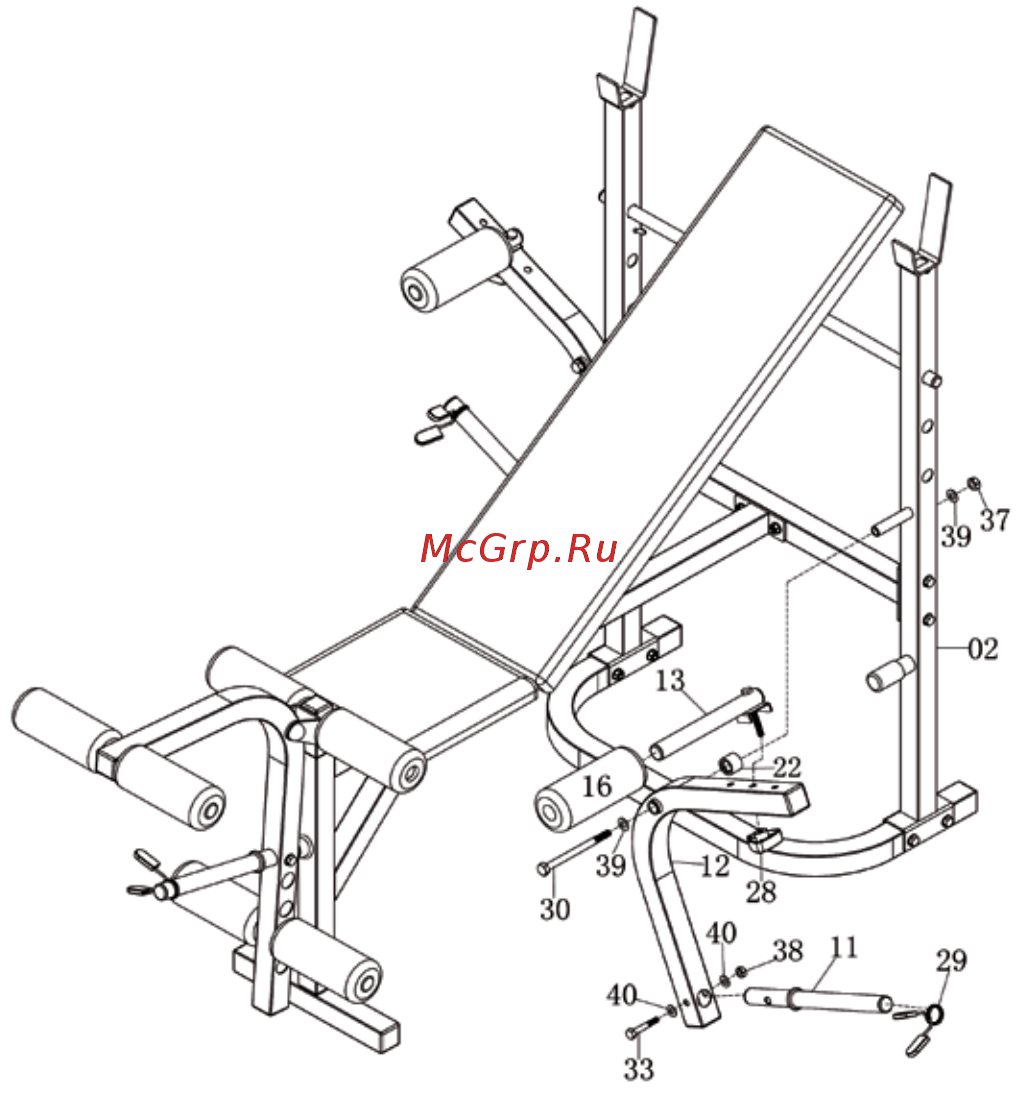

ШАГ 5

Прикрепите каждую ручку баттерфляя (12) к обеим

стойкам (02), используя 1-н болт (M10*130)(30), 2-е

плоские шайбы (M10)(39),1-ну нейлоновую

контргайку (M10)(37). Вставьте трубку(13) в каждую

ручку баттерфляя (12), используя 1-н фиксатор (M8)

(28). Вставьте заглушку (22) в трубку (13). Вставьте

трубку под грузы (11) в отверстие на ручке

баттерфляя (12), используя 1-н болт (M8*55)(33), 2-е

плоские шайбы(M8)(40) и 1-ну нейлоновую

контргайку(M8)(38).
