DFC D1012 [3/5] Сборочный чертеж
![DFC D1012 [3/5] Сборочный чертеж](/views2/1485091/page3/bg3.png)
12. Максимальный вес пользователя 100 кг
ВНИМАНИЕ: Может быть опасно, если вы проигнорируйте
вышеприведенные МЕРЫ ПРЕДОСТОРОЖНОСТИ!!

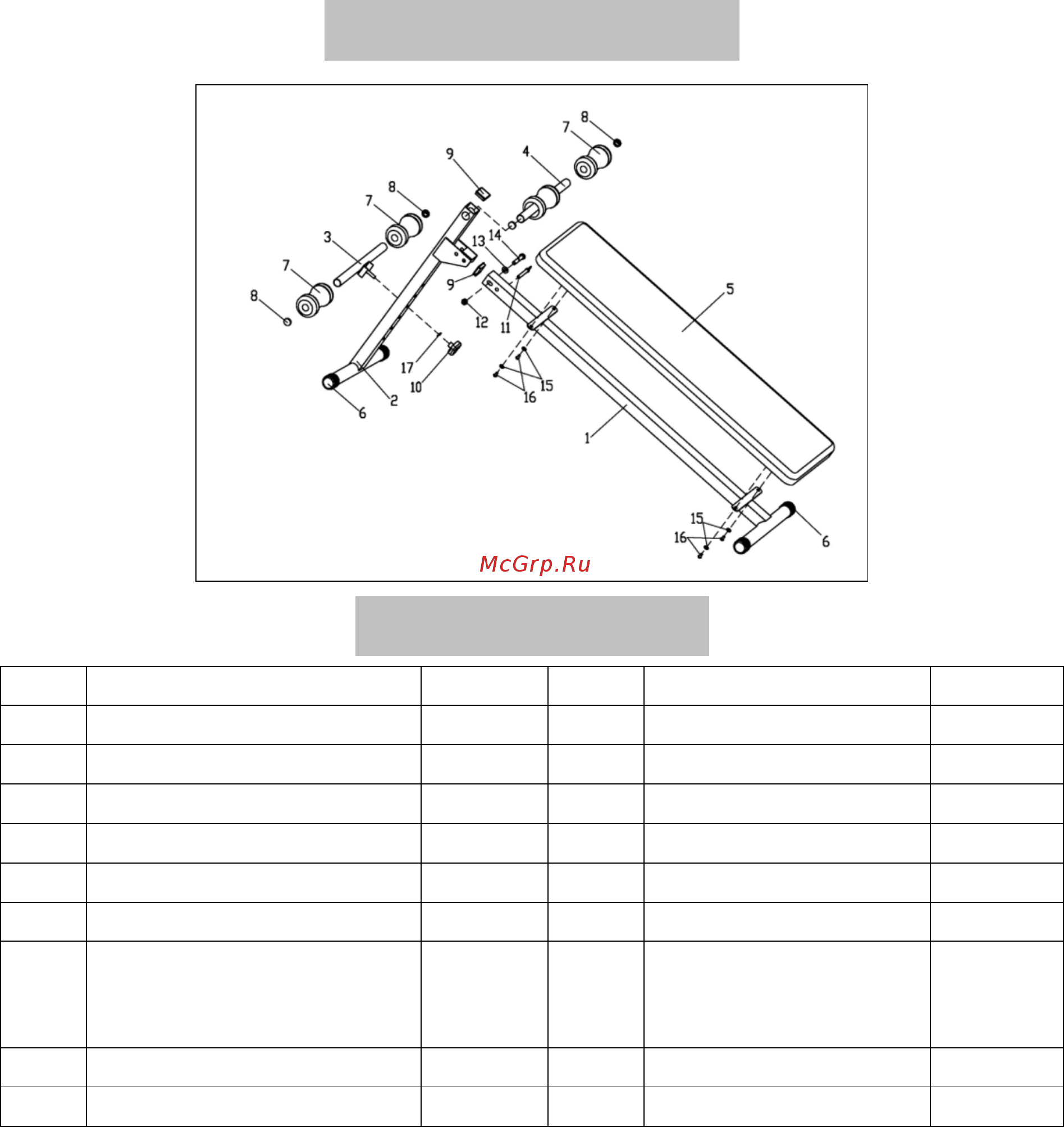

СБОРОЧНЫЙ ЧЕРТЕЖ
СПИСОК ДЕТАЛЕЙ
No.
Описание
Кол-во
No.
Описание
Кол-во
1
Основная рама
1
10
Ручка
1
2
Задняя опорная рама
1
11
Штифт
1
3
Нижний фиксатор ног
1
12
Нейлоновая гайка
1
4
Верхний фиксатор ног
1
13
Плоская шайба
1
5
Спинка
1
14
Шестигранный болт
1
6
Заглушка
4
15
Плоская шайба
4
7
Валик
4
16
Болт с
шестигранной
головкой
4
8
Круглая заглушка
4
17
Плоская шайба
1
9
Квадратная заглушка
2
- 2 -
Содержание
- Важно 2
- Меры предосторожности 2
- Обратите внимание на следующие меры предосторожности 2
- Перед сборкой и эксплуатации скамьи 2
- Просим вас внимательно прочитать инструкцию перед использованием данного продукта сохраните это руководство для дальнейшего использования технические характеристики данного продукта могут незначительно отличаться от иллюстраций и могут быть изменены без предварительного уведомления 2
- Внимание может быть опасно если вы проигнорируйте вышеприведенные меры предосторожности 3
- Сборочный чертеж 3
- Список деталей 3
- Инструкция по сборке 4
- Подготовка 4
- После окончания занятия вытащите штифт и сложите заднюю опорную раму 2 по направлению к основной раме 1 затем положите скамью на чистый пол 4
- Примечание 4
- Шаг 1 прикрепите заднюю опорную раму 2 к основной раме 1 болтом 14 плоской шайбой 13 и нейлоновой гайкой 12 вставьте штифт 11 в соединение на основной раме 1 и задней опорной раме 2 расположите нижний фиксатор ног 3 на задней опорной раме 2 и закрепите с помощью плоской шайбы 17 и ручки 10 вставьте нижний фиксатор ног 4 через отверстия на задней опорной раме 2 и вставьте валики 7 в верхний фиксатор ног 4 4
