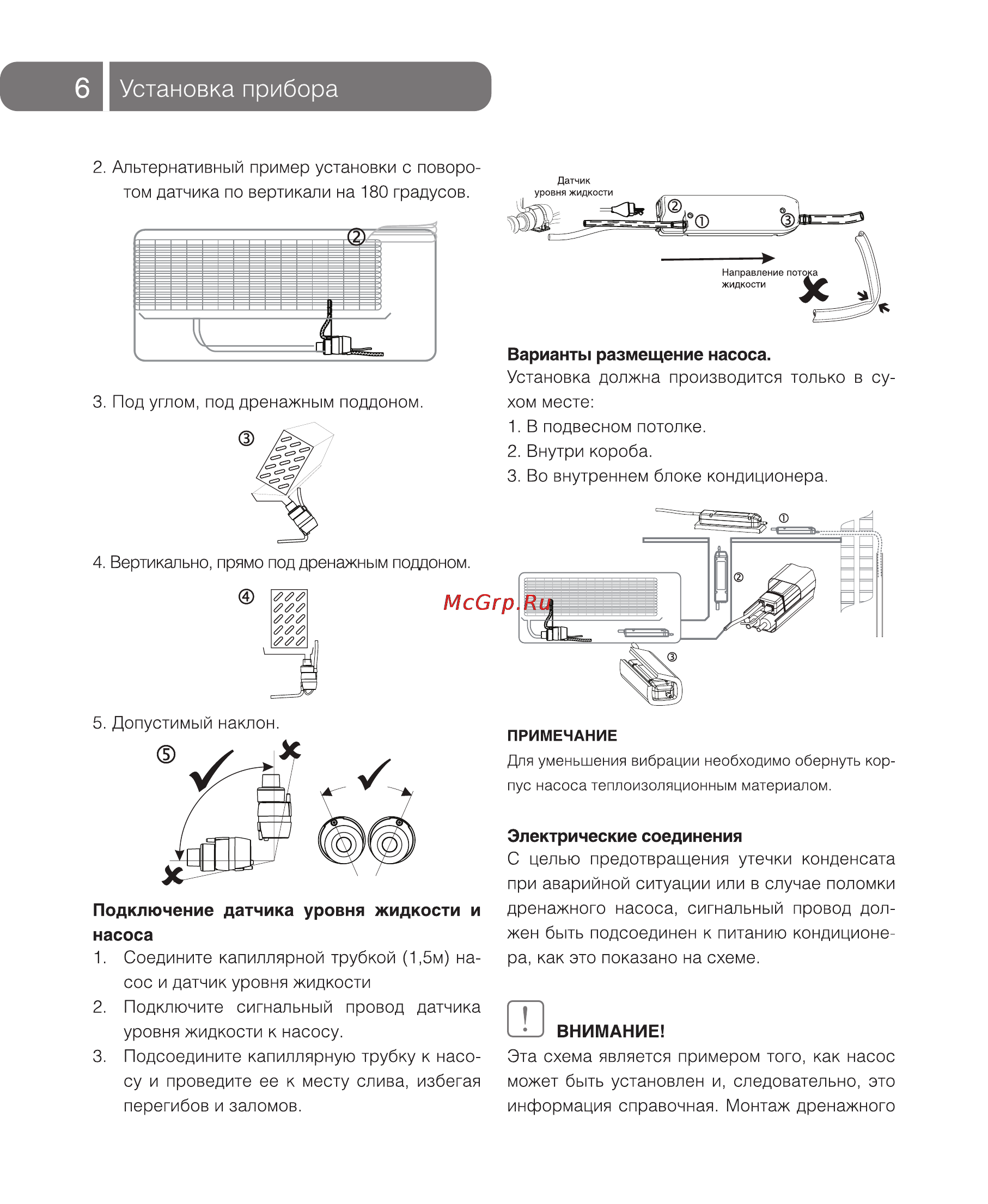

Установка прибора 2 Альтернативный пример установки с поворо Датчик том датчика по вертикали на 180 градусов Варианты размещение насоса Установка 3 Под углом под дренажным поддоном должна производится только в су хом месте 1 В подвесном потолке 2 Внутри короба 3 Во внутреннем блоке кондиционера 4 Вертикально прямо под дренажным поддоном ПРИМЕЧАНИЕ Для уменьшения вибрации необходимо обернуть кор пус насоса теплоизоляционным материалом Электрические соединения С целью предотвращения утечки конденсата при аварийной ситуации или в случае поломки Подключение датчика уровня жидкости и насоса дренажного 1 ра как это показано на схеме Соедините капиллярной трубкой 1 5м на насоса сигнальный провод дол жен быть подсоединен к питанию кондиционе сос и датчик уровня жидкости 2 Подключите сигнальный провод датчика ВНИМАНИЕ уровня жидкости к насосу 3 Подсоедините капиллярную трубку к насо Эта схема является примером того как насос су и проведите ее к месту слива избегая может перегибов и заломов информация справочная Монтаж дренажного быть установлен и следовательно это
