ЭМИС-ПЕРФ 100

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

стр. 7 из 12

8 болтов М16х70 затянуть согласно схеме с моментом

затяжки Мкр от 88,25 Н*м (9 кгс*м) до 107,87 Н*м (11 кгс*м).

Технические требования к затяжке по ОСТ 37.001.031-72.

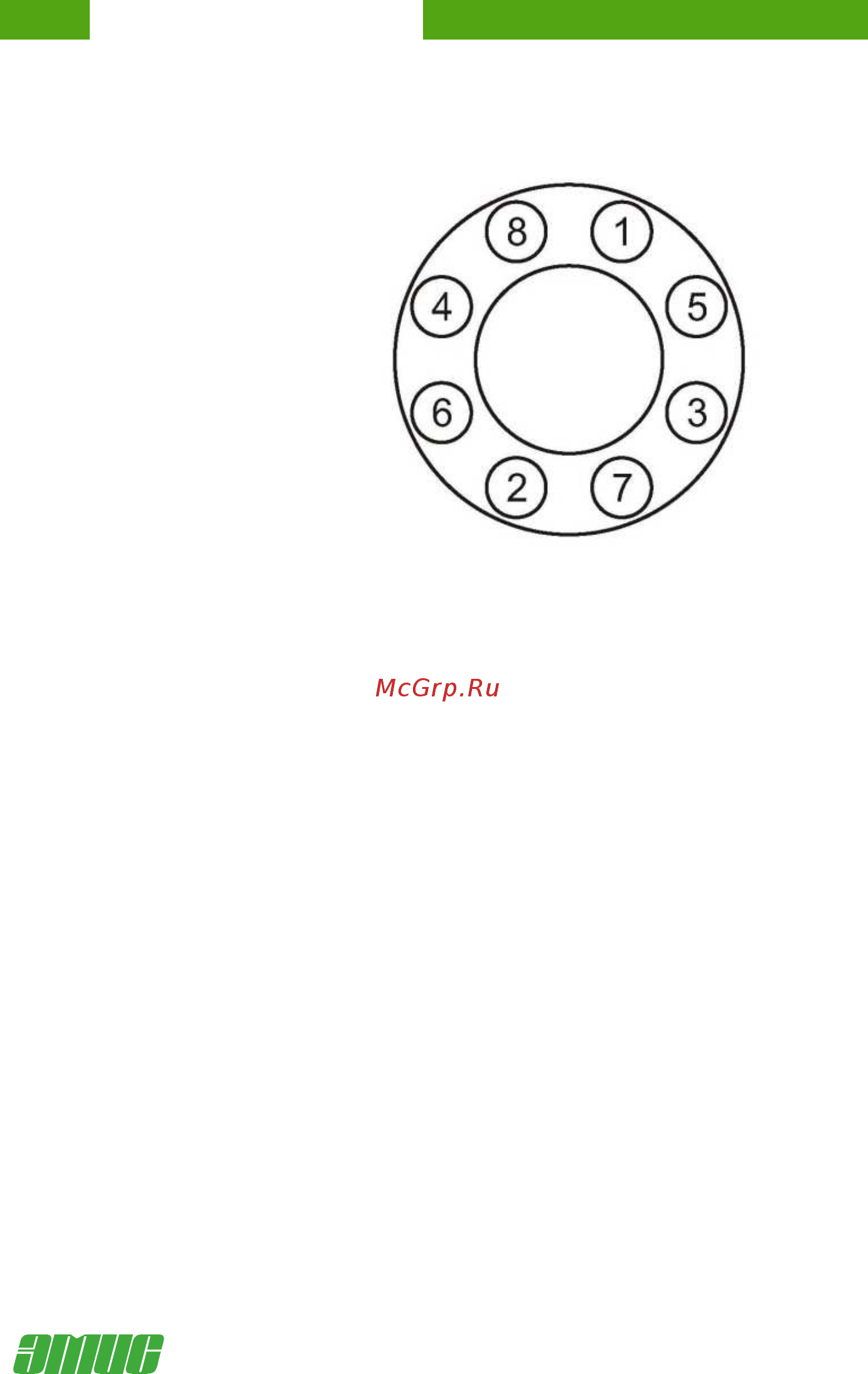

Рисунок 2.1 - Схема затяжки болтов

3. Подготовить УС ЭП-100 для сверления отверстия

в трубопроводе.

4. Установить сверлильный механизм на шаровый

кран, предварительно установить прокладку между

фланцами.

Закрепить механизм с помощью болтов и гаек.

Схему и момент затяжки болтов см. п.2.

Открыть шаровый кран.

5. С помощью рукоятки сверлильного устройства

подвести сверло через открытый шаровый кран к

поверхности трубопровода.

Подать питание на сверлильное устройство.

Просверлить отверстие в трубопроводе, обеспечивая

вертикальную подачу фрезы с помощью рукоятки (по

часовой стрелке).

6. С помощью рукоятки поднять фрезу (против

часовой стрелки) с вырезанным участком поверхности

трубопровода выше шарового крана (до упора).

Закрыть шаровый кран.

Отключить сверлильное устройство (ЭП-100), открутить

болты крепления и снять его с шарового крана.

ВНИМАНИЕ! Во избежание поломки фрезы и сверла

подача должна быть очень малой.
