Инструкция по
эксплуатации
3
EKHBH/X016AA
Внутренний агрегат для воздушно-водяного теплового насоса и резервуар для тёплой воды для бытового потребления для системы с воздушно-водяным тепловым насосом
4PW36977-7B
Функция таймера расписания
Функция таймера расписания даёт пользователю возможность
запланировать то или иное действие установки в соответствии
с ежедневной или еженедельной программой.

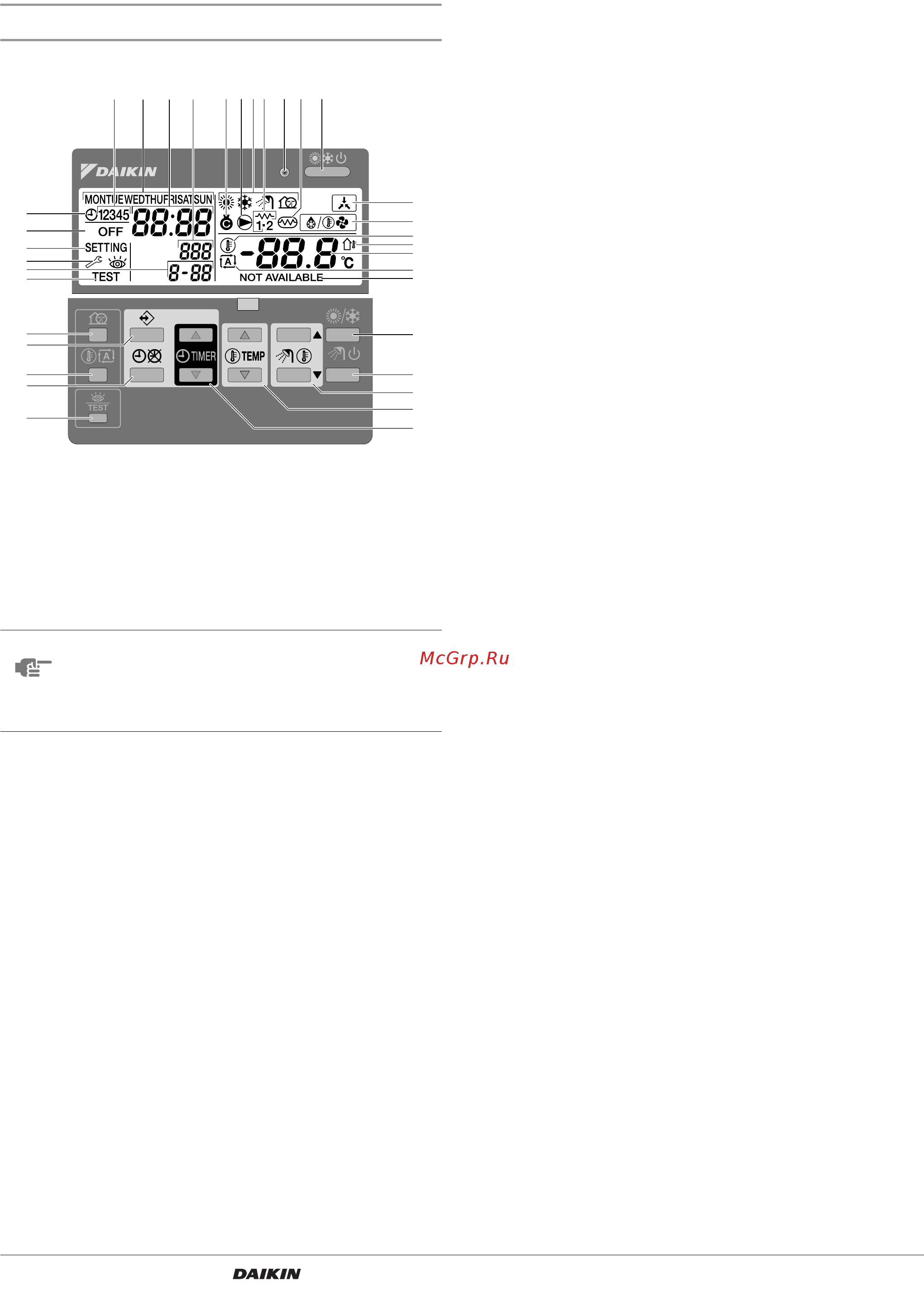

Названия и функции кнопок и символов
1
КНОПКА ВКЛ/ВЫКЛ ОХЛАЖДЕНИЯ/ОБОГРЕВА
y
Кнопка ВКЛ/ВЫКЛ включает и выключает функции
обогрева и охлаждения агрегата.
Когда к агрегату подключен внешний термостат помеще-
ния, эта кнопка не работает, и отображается символ
e
.
Последовательное многократное нажатие кнопки
ВКЛ/ВЫКЛ может привести к сбоям в работе системы
(допускается нажатие не более 20 раз в час).
2
СВЕТОДИОД ИНДИКАЦИИ РАБОТЫ
0
Во время работы системы в режиме охлаждения помеще-
ния или в режиме обогрева помещения светодиод индика-
ции работы светится. Если произошёл сбой, светодиод
мигает. Когда светодиод не светится, охлаждение помеще-
ния и обогрев помещения не активизированы, тем не менее
в то же время могут быть активизированы другие режимы.
3
СИМВОЛЫ РЕЖИМОВ РАБОТЫ
hcws
Эти символы показывают текущий режим(ы) работы:
обогрев помещения (
h
), охлаждение помещения (
c
),
нагрев воды для бытового потребления (
w
) или тихий
режим (
s
). С некоторыми ограничениями возможно одно-
временное использование различных режимов, например,
обогрева помещения и нагрева воды для бытового
потребления. Соответствующие символы режимов будут
отображаться одновременно.
На установке, работающей только на обогрев, символ
c
никогда не отображается.
Если резервуар для воды для бытового потребления не
установлен, символ
w
никогда не отображается.
4
СИМВОЛ ВНЕШНЕГО УПРАВЛЕНИЯ
e
Этот символ показывает, что ваша система управляется
внешним термостатом помещения с более высоким приори-
тетом. Этот термостат может запускать и останавливать
работу в режиме обогрева или охлаждения помещения, а
также изменять режим работы (обогрев/охлаждение).
Когда подсоединён внешний термостат помещения с более
высоким приоритетом, таймер расписания для охлаждения
и обогрева помещения не функционирует.
5
ИНДИКАТОР ДНЯ НЕДЕЛИ
1234567
Этот индикатор показывает текущий день недели.
При считывании и программировании таймера расписания
индикатор показывает заданный день.
6
ДИСПЛЕЙ ЧАСОВ
8
Дисплей часов показывает текущее время.
При считывании и программировании таймера расписания
дисплей часов показывает время действия.
7
СИМВОЛ ТАЙМЕРА РАСПИСАНИЯ
p
Этот символ показывает, что таймер расписания включен.
8
СИМВОЛЫ ДЕЙСТВИЙ
q
Эти символы показывают действия, запрограммированные
таймеру расписания по каждому дню.
9
СИМВОЛ ВЫКЛЮЧЕНИЯ
x
Этот символ показывает, что при программировании
таймера расписания выбрано выключение.
10
НЕОБХОДИМ ОСМОТР
k
и
l
Эти символы указывают на то, что необходимо провести
осмотр установки. Проконсультируйтесь с дилером
компании Daikin.
11
ДИСПЛЕЙ ЗАДАННОЙ ТЕМПЕРАТУРЫ
9
Этот символ показывает текущую температуру, заданную
системе.
12
УСТАНОВКА
$
Не используется. Только для монтажа.
13
НЕДОСТУПНО
n
Этот символ отображается при обращении к неустановлен-
ному дополнительному оборудованию или к функции,
которая недоступна.
14
СИМВОЛ РЕЖИМА РАЗМОРАЖИВАНИЯ/ЗАПУСКА
d
Этот символ показывает, что режим
размораживания/запуска активизирован.
15
СИМВОЛ КОМПРЕССОРА
ç
Этот символ указывает на то, что компрессор наружного
агрегата установки активизирован.
16
ШАГ ОДИН РЕЗЕРВНОГО НАГРЕВАТЕЛЯ
(
ИЛИ ШАГ ДВА
)
Эти символы показывают, что резервный нагреватель
работает с низкой (
(
) или высокой (
)
) произ-
водительностью. Резервный нагреватель обеспечивает
дополнительную теплопроизводительность при низких
температурах наружного воздуха (высокой отопительной
нагрузке).
17
СИМВОЛ ВСПОМОГАТЕЛЬНОГО НАГРЕВАТЕЛЯ
m
Этот символ указывает на то, что вспомогательный
нагреватель активизирован. Вспомогательный нагреватель
обеспечивает дополнительный нагрев резервуара для
воды для бытового потребления.
Вспомогательный нагреватель расположен в резервуаре
для воды для бытового потребления.
Этот символ не используется, если резервуар для воды для
бытового потребления не установлен.
18
СИМВОЛ НАСОСА
é
Этот символ указывает на то, что циркуляционный насос
активизирован.
ПРИМЕЧАНИЕ
Обратите внимание на то, что кнопка
y
никак не
влияет на нагрев воды для бытового потребления.
Нагрев воды для бытового потребления
включается и выключается только посредством
кнопки
v
.
1173
5 6 248
13
25
26
11
19
21
14
4
7
9
12
10
22
34
27
28
23
20
33
32
31
29
30
2161815
