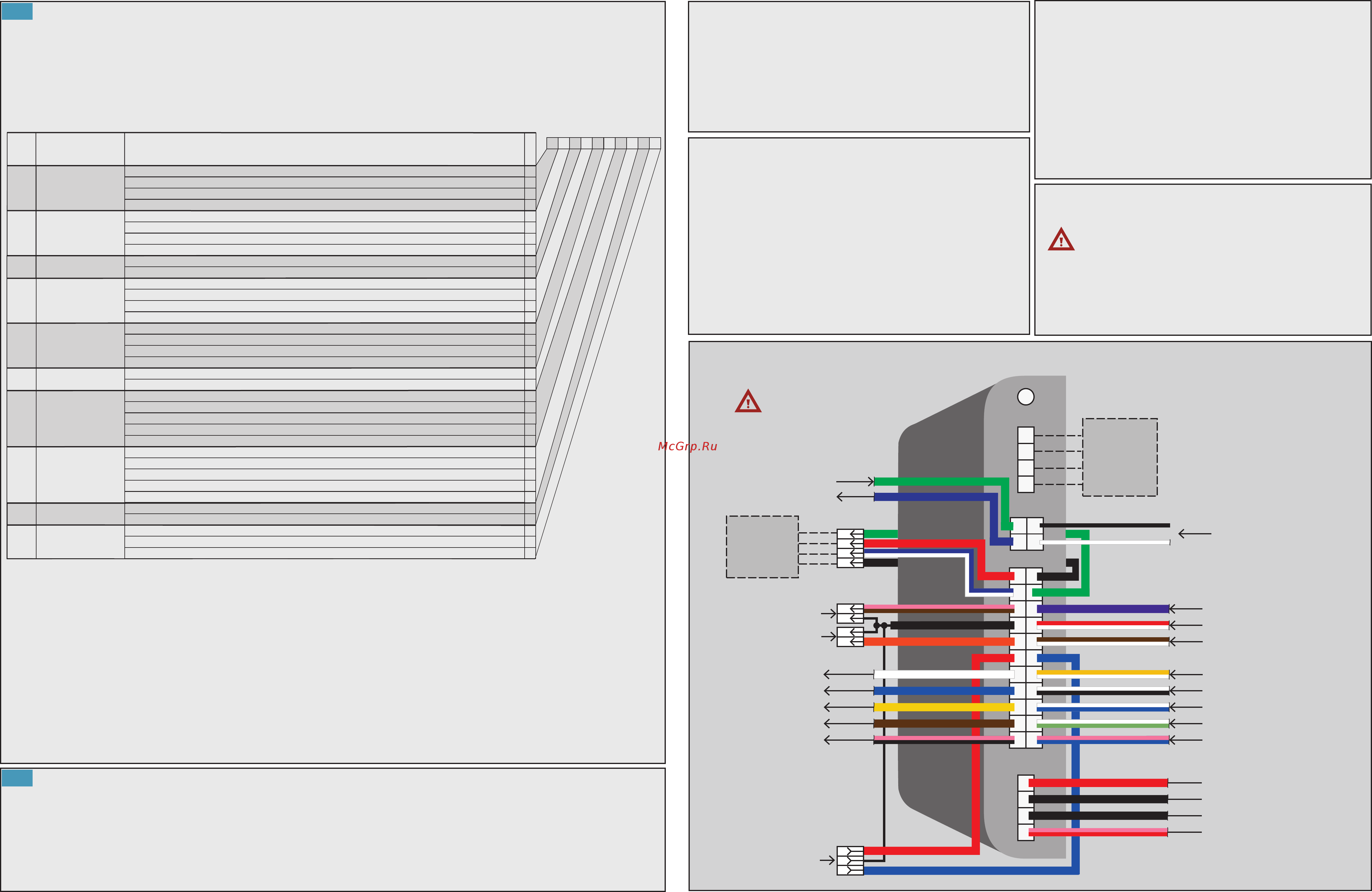

Назначение, расположение и цвета проводов модуля SOBR-GSM 105 (версия 001)
розово-коричневый
оранжевый
бело-синий
бело-зелёный
розово-синий
бело-чёрный
фиолетовый
чёрный
чёрный
чёрный
красный
бело-коричневый
бело-красный
чёрный «масса»
белый
синий
жёлтый
коричневый
розово-чёрный
розово-красный
белый
вход служебной кнопки
вход датчика температуры
выход импульса
отпирания ЦЗ
вход импульса отпирания ЦЗ
вход правого указателя поворота
или вкл./выкл. режима охраны (статус)
вход концевика дверей
вход концевика капота
вход левого указателя поворота
или вход штатной сирены
вход импульса запирания ЦЗ
«масса»
«масса»
+12V
+12V резервное
микрофон
выход на автозапуск
(доп.выход I)
выход на реле блокировки
выход на подогреватель
(доп.выход II)
выход на сирену/клаксон или
выход датчика положения
«масса»
вход контроля исполнительного
устройства (подогревателя)
вход внешнего
датчика удара
GSM-антенна
SOBR
IP-01
Х1
Х2
Х3 Х4 Х5
1
12
1
4
3
4
X6
X7
X8
Все выходы «открытый коллектор»
Максимальный ток до 150 мА!
Мощную нагрузку подключать
только через реле!
бело-жёлтый
вход зажигания
11
22
11
чёрный
X9
SOBR
CAN-03
зелёный
1
2
зелёный
синий
вход программируемый (пф №79)
выход программируемый
(доп. выход III, пф № 76, 77, 78)
сине-белый
красный
синий
красный
питание
сигнальный
Способ
включения/выключения
режима охраны
Статусный. Включение охраны снятием «минуса» с бело-зеленого провода.
Статусный. Включение охраны подачей «минуса» на бело-зеленый провод.
Импульсный. Включение охраны по импульсам ЦЗ и сигналам указателей поворотов.
Импульсный. Аналогично предыдущему (2), но при включенном зажигании постановка на охрану запрещена.
0
1
2
3
Служебная запись SIM-карты
1
Задержка включения
режима охраны
(статусный режим).
10 сек.
Отсутствует.
20 сек.
30 сек.
0
1
2
3
2
Отрицательная. «Минус» при открытой двери.
Положительная. +12В при открытой двери.
0
1
3
Полярность входа
концевиков дверей.
4
Задержка включения
тревоги по открыванию
дверей
(бело-синий провод).
10 сек.
Отсутствует.
20 сек.
30 сек.
0
1
2
3
Контроль исполнительного устройства – положительный уровень.
Контроль исполнительного устройства – отрицательный уровень.
Контроль АДЗ – положительный уровень.
0
1
2
5
Режим
бело-коричневого
провода.
Отрицательный уровень. «Минус» во время тревоги автосигнализации.
.
0
1
6
Полярность тревожного
входа (статусный режим).
Положительный уровень. +12В во время тревоги автосигнализации.
Управление АДЗ. Отрицательный импульс 8 сек. по команде «123». Зажигание служит для контроля запуска.
Управление АДЗ. Отрицательный импульс 0,8 сек. по команде «123». Зажигание служит для контроля запуска.
Управление исполнительным устройством. Отрицательный импульс 0,8 сек. Зажигание охраняется.
0
1
2
Управление исполнительным устройством. Длительность импульса задана ПФ №20. Зажигание охраняется.
3
4
При постановке на охрану на данном выходе появляется отрицательный импульс длительностью 30 сек.
7
Режим синего
провода.
Аналогично предыдущему режиму, дополнительно по окончании выдается импульс на АДЗ (синий провод).*
Управление подогревателем. Выход включается по команде «456», выключается через время пф№20 или «789»
Аналогично предыдущему режиму, но импульс на АДЗ через 10 минут после окончания активности.*
0
1
2
Выход “статус охраны”.
3
8
Режим коричневого
провода.
Активный – импульс положительной полярности.
Активный – импульс отрицательной полярности.
0
1
9
Полярность контроля ЦЗ.
(розово-синий, фиолетовый)
Функция
Номер
цифры
слева
направо
Описание режимов
Значение
3
Контроль АДЗ – отрицательный уровень.
Выход на управление сиреной.
Выход датчика положения.
0
1
10
Выход на управление клаксоном. Импульс прерывистый 0,5х0,5 сек.
2
Режим розово-чёрного
провода.
Выход “статус охраны”, отключается на время работы АДЗ.
4
*Импульс на запуск выдается
только при наличии сигнала
со входа контроля подогревателя
(бело-коричневый провод).
Если система управляется по CAN-шине с помощью модуля SOBR CAN-03, убедитесь, что модуль верно распознал тип автомобиля. Используйте программу «Интегратор» на
сайте www.sobr.ru
Проверьте и, при необходимости, откорректируйте длительность импульса дополнительного выхода – пф № 20.
Предложите владельцу с его телефона позвонить системе. Система определит номер входящего вызова, продиктует его и, после нажатия клавиши «*» на телефоне,
запомнит его как номер основного телефона.
Согласуйте с владельцем и установите
персональные настройки:
- ПФ №36 – второй номер телефона
- ПФ №37 – третий номер телефона
- ПФ №01 – служебный пароль
- ПФ №39 – PIN-код
- ПФ №33 – команду «Разблокировать двигатель»
Разъясните владельцу, что восстановление утраченного служебного пароля возможно только в заводских условиях и гарантийным случаем не является.
3
4
5
6
7
Подключите питание, подсоединив клемму аккумулятора автомобиля и клемму резервного аккумулятора. Подождите минуту для инициализации системы и регистрации
в GSM-сети.
Если SIM-карта ранее не использовалась в системах SOBR и в её ячейках отсутствует форматная запись SOBR,
SIM-карта будет полностью очищена и в поле «Номер телефона» её первой ячейки будет внесена служебная запись, состоящая из нулей во всех разрядах. Если система
управляется по CAN-шине с помощью модуля SOBR CAN-03, корректировка служебной записи обычно не требуется. В других случаях измените служебную запись, отправив
на номер системы SMS, например:
:12345*73#NNNNNNNNNN*, где 12345 – пароль по умолчанию, NNNNNNNNNN – все 10 цифр служебной записи.
SIM-карта должна быть установлена в модуль. Запрос PIN-кода на ней должен быть отключен.
1
2
5
Первое включение
Продемонстрируйте владельцу работоспособность системы, пошагово отмечая успешное выполнение каждого теста в проверочной таблице
Гарантийного талона.
Заполните Гарантийный талон.
Передайте владельцу Гарантийный талон, Руководство, ключи от автомобиля, транспондерные метки иммобилайзера (опционально).
Установка завершена.
1
2
3
4
6
Проверка функционирования
Технические характеристики
Ток потребления в дежурном режиме, мА
Напряжение питания, В
Диапазон рабочих температур, °С
Диапазон GSM, МГц
Максимальный ток нагрузки выходов, мА
Габаритные размеры модуля, мм
Масса модуля, г
10
9…20
-40…+70
900, 1800
150
86x51x19
60
Комплект поставки
Модуль SOBR GSM-105
Кабель подключения с 22-контактным разъемом
Кабель питания с 2 колодками и предохранителями
Датчик температуры с кабелем и разъемом
Служебная кнопка с кабелем и разъемом
Микрофон с кабелем и разъемом
Резервный аккумулятор
Руководство пользователя
Инструкция по установке
Гарантийный талон
Упаковка
1
1
1
1
1
1
1
1
1
1
1
SOBR-Assistance
Услугу «SOBR-Assistance» активирует Центр Оперативного Реагирования.
Для подключения в кратчайшие сроки после монтажа системы отправьте
копии заполненных документов из пакета «SOBR-Assistance» по факсу
+7-(495)-645-83-16 или по электронной почте на адрес assistance@sobr.ru
Все необходимые настройки осуществят операторы Центра Оперативно-
го Реагирования. Вторые экземпляры всех документов, квитанцию на
оплату услуг и пластиковую карту «SOBR-Assistance» вручите владельцу.
Оригиналы документов (заполненные авторучкой) передайте в офис
«SOBR-Assistance».
Телефон технической поддержки «SOBR-Assistance»
8-800-555-83-16 (звонок бесплатный по России).
Порядок присоединения и отсоединения разъемов
и SIM-карты
SIM-карту вынимайте и вставляйте только при отсоединенных разъемах:
4-контактном питания и 22-контактном.
Первым присоединяйте 4-контактный разъем
питания!
Несоблюдение этих рекомендаций может привести
устройство к некорректной работе!
