SLAVE-RF модуль.

Устройство предназначено для согласования работы SOBR-GSM 120/130, синхронно со штатной

сигнализацией автомобиля.

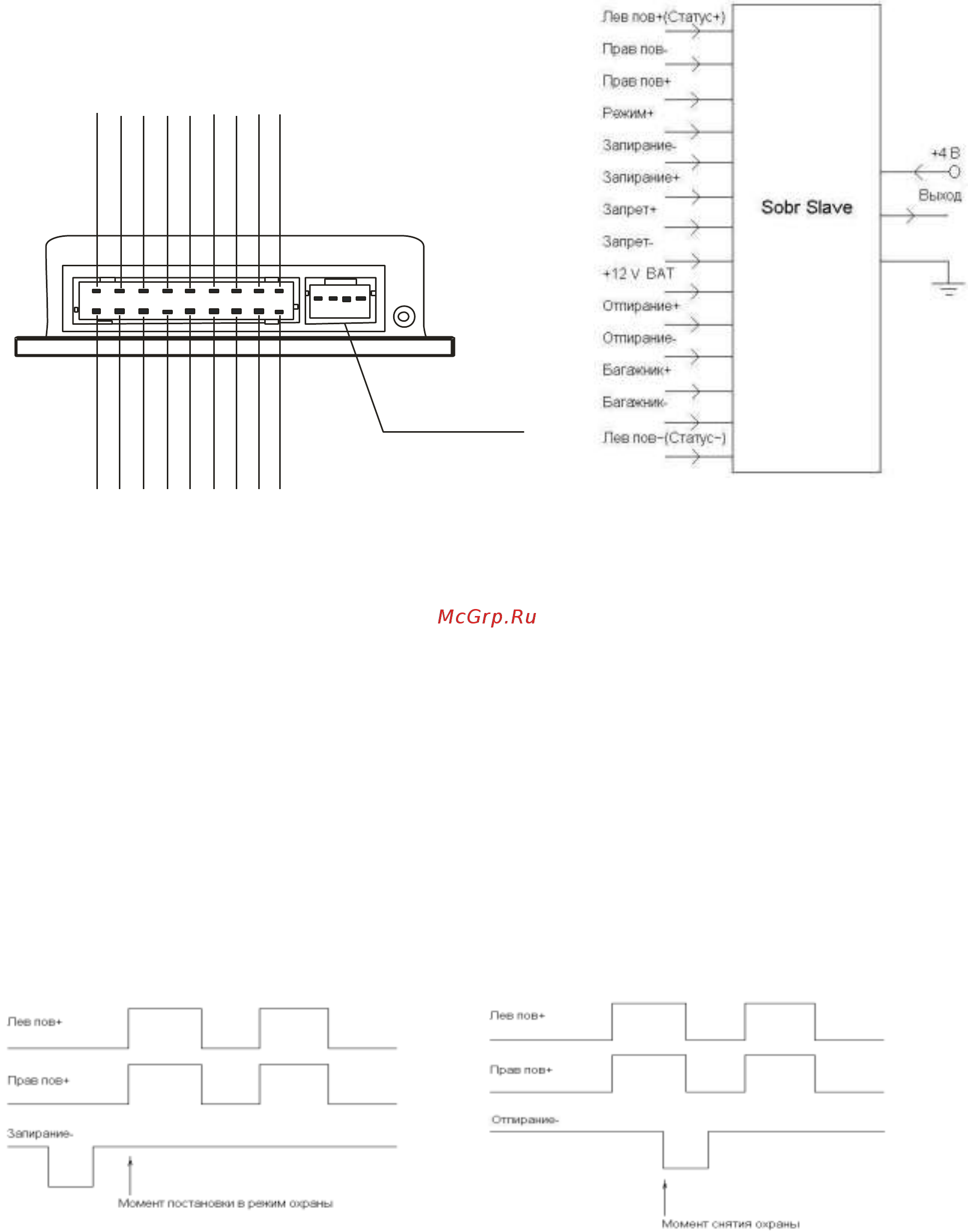

левый поворотник+/статус +

статус - /левый поворотник -

запрет +

багажник +

багажник -

правый поворотник -

запирание -

отпирание -

режим +

+ 12 V

запрет -

правый поворотник +

отпирание +

запирание +

к GSM 120, 130

хх

Подключается модуль к разъему, вместо приемника 433 МГц SOBR-GSM 120/130 и имитирует

работу приемника его брелоков.

Модуль может работать в одном из двух режимов:

Статусном - если у штатной системы автомобиля есть выход на котором меняется потенциал (+или-) в

зависимости от состояния – ОХРАНА/ОХРАНА ВЫКЛЮЧЕНА.

Или Импульсном – в этом режиме модуль определяет состояние охраны автомобиля по импульсам

замков (открыть/закрыть), и поворотников (левый и правый).

1. Статусный режим. Если на входе “Режим +” присутствует +12 В, то устройство работает в статусном

режиме. При появлении активного уровня (+или-) на входе “Статус+” или “Статус-” устройство имитирует

команду брелока поставить в режим охраны, а при появлении пассивного уровня – команду, снять с

охраны.

2. Импульсный режим. Если же на входе “Режим+” присутствует минус (0), устройство работает в

импульсном режиме – постановка и снятие определяется по четырѐм входам: поворотов правого и левого и

импульсам закрывания и открывания замков дверей.

Примеры работы устройства в импульсном режиме:

Пауза между импульсами входов замков и поворотов не должна быть более 2 сек. Команда

постановка/снятия охраны не передаѐтся, если хотя бы на одном из входов “Запрет+” или “Запрет-”.

присутствует активный уровень.

Модуль Sobr Slave не “знает” в каком состоянии находится система SOBR-GSM 130, он при определенных

комбинациях на входах системы передает блоку SOBR-GSM 130 сигналы, имитирующие приемник

брелоков.
