5
Эксплуатация
Эксплуатация
• После установки и подключения к сети элект-
ропитания сушилка для рук готова к эксплуа-
тации.
• Поместите руки на расстоянии не более 20 см
от воздуховыпускного отверстия.
• Сушилка автоматически включится, и из воз-
духовыпускного отверстия начнет выходить
поток теплого воздуха.
• После того как Вы уберете руки, сушилка ав-
томатически отключится через 1 секунду.
• Чувствительность инфракрасного датчика
можно отрегулировать в соответствии с поло-
жением и условиями эксплуатации сушилки.
На заводе-изготовителе инфракрасный дат-
чик настраивается на максимальную чувстви-
тельность. Если прибор не включается или
работает продолжительное время после того,
как Вы убрали руки, настройте инфракрасный
датчик, поворачивая подстроечный резистор
при помощи отвертки, как показано на рис. 5.
Ремонт и техническое
обслуживание
ВНИМАНИЕ!
Регулярно (раз в месяц) протирайте инфра-
красный (ИК) датчик, расположенный рядом
с воздуховыпускной решеткой. Если этого не
делать, прибор со временем перестанет авто-
матически отключаться. Для решения данной
проблемы протрите ИК-датчик тряпкой.
1. Во избежание повреждений не пользуйтесь
химически активными веществами для чистки
корпуса сушилки.
2. При возникновении неисправности как
можно скорее отключите электропитание и
обратитесь к квалифицированному специа-
листу.
3. Во избежание травм не просовывайте посто-
ронние предметы в воздуховыпускное отверс-
тие сушилки.
4. Чистка прибора может проводиться только
если сушилка обесточена.
5. Не перекрывайте поток воздуха.
Фирма-изготовитель несет гарантийные обя-
зательства за качество выпускаемой продук-
ции. Если прибор вышел из строя в течение
1 года со дня покупки, то при предъявлении
товарного чека и гарантийного талона, фир-
ма изготовитель осуществляет бесплатный
ремонт прибора (кроме повреждений, возник-
ших по вине покупателя).
Срок эксплуатации составляет не менее 5 лет,
при условии соблюдения правил по установке
и эксплуатации.
Прибор подвергается утилизации в соответс-
твии с нормами, правилами и способами,
действующими в месте утилизации.

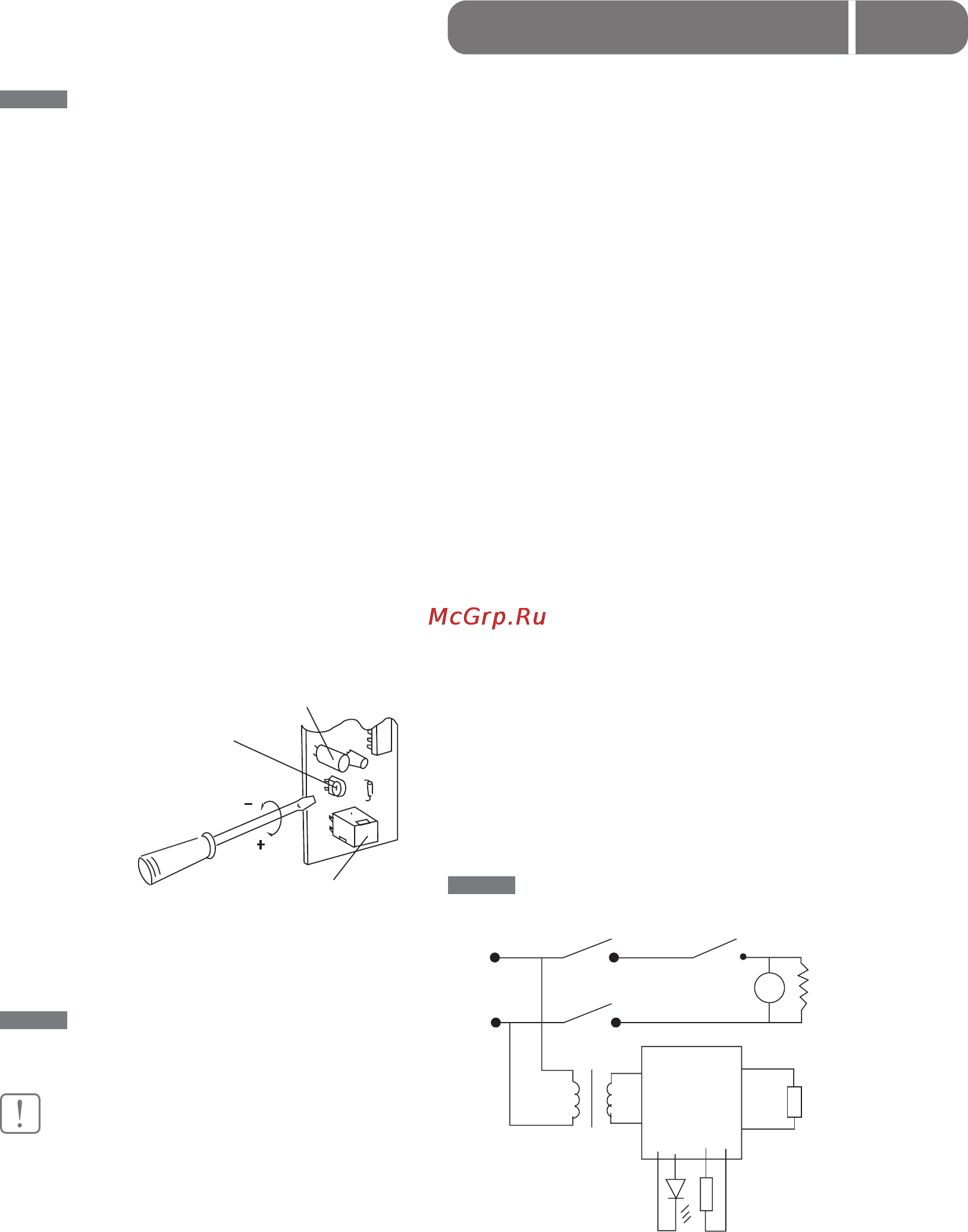

Электрическая схема
Рисунок 5
Конденсатор
Подстроечный резистор
Выполняйте настройку
осторожно, не прикладывая
чрезмерных усилий
Приемник
инфракрасных сигналов
Рисунок 7
Схема
согласования
ИКдатчика
и реле J
J
J
J
R
