3 ПЛОМБИРОВАНИЕ СЧЕТЧИКА

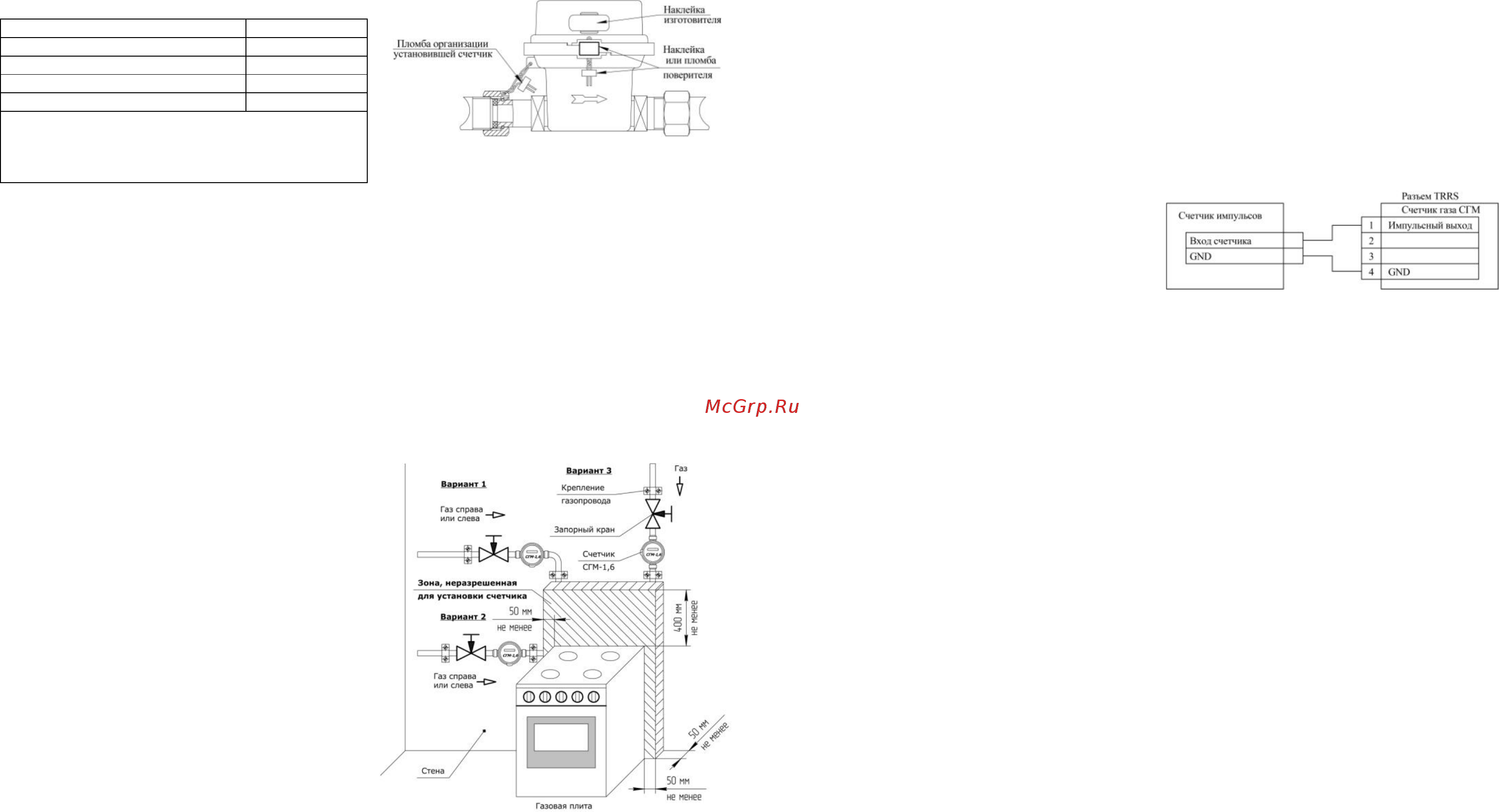

3.1 Для предотвращения несанкционированного доступа к измерительному механизму и
индикаторному устройству счетчик подлежит пломбированию. Места расположения пломб и наклеек с
оттиском клейм организаций, выполнивших поверку и установку счетчика, предусматриваются в соответствии
с рисунком.
4 КОМПЛЕКТНОСТЬ
Наименование
Количество
Счетчик газа СГМ-1,6
1
1
Паспорт
1
Упаковка
1
Методика поверки
2
1
1
- модификация и наличие монтажного комплекта
(исполнение «М») определяются договором на
поставку.
2
- определяется договором на поставку.
5 МЕРЫ БЕЗОПАСНОСТИ
5.1 Монтаж и обслуживание счетчика должны выполнять только специалисты газового хозяйства,
имеющие на это разрешение, в соответствии с действующими нормами, правилами и инструкциями отрасли и
предприятия, на котором счетчик используется.
5.2 Безопасность эксплуатации счетчика обеспечивается выполнением требований разделов 6 и 7
настоящего паспорта.
5.3 Общие требования безопасности к конструкции счетчиков - по ГОСТ 12.2.003-91.
5.4 Самостоятельная установка, разборка и проведение ремонтных работ счетчика газа СГМ-
1,6 ЗАПРЕЩЕНЫ.
5.5 Категорически запрещается: производить работы по монтажу, демонтажу, устранению
дефектов при наличии давления газа в трубопроводе.
5.6 Запорная арматура должна находиться перед счетчиком. При отсутствии потребления газа общий
газовый кран должен быть закрыт.
6 РАЗМЕЩЕНИЕ, МОНТАЖ И ПОДГОТОВКА К РАБОТЕ
6.1 Перед монтажом счетчика необходимо
провести его внешний осмотр и убедиться в
целостности корпуса и индикаторного устройства.
6.2 Проверить комплектность счетчика,
целостность поверительного клейма в виде наклейки
или пломбы на защитном кожухе и наличие в паспорте
клейма поверителя метрологической службы.
В случае повреждения поверительных
наклеек и пломб изготовителя счетчик к
эксплуатации не допускается!
6.3 Счетчики должны устанавливаться в
помещении с температурой окружающего воздуха не
ниже минус 10 ºС на вертикальном или
горизонтальном участке газопровода в любом удобном
для потребителя положении, не противоречащем
правилам установки и монтажа газового оборудования
согласно СП 42-101-2003.
6.4 Для соблюдения требований условий
эксплуатации, приведенных в п.9 таблицы 1, не
рекомендуется установка счетчика на расстоянии от
края бытовой плиты или иного газоиспользующего
оборудования менее 400 мм по высоте и 50 мм по ширине (справа или слева) и глубине.
6.5 Рекомендуется установка на газопровод перед счетчиком газа газового фильтра после запорной
арматуры.
6.6 При монтаже счетчиков необходимо:
- подводящую часть газопровода тщательно очистить. Торцевой срез трубы должен быть выполнен
под углом (90±1)° к еѐ оси. Заусенцы на срезе трубы не допускаются!
- снять заглушки на присоединительных патрубках счетчика (при их наличии);
- счетчик присоединить к газопроводу через уплотнительные прокладки, обеспечив герметичность,
так, чтобы направление стрелок на корпусе совпадало с направлением потока газа;
- затянуть гайки, не допуская значительных усилий и перекосов соединяемых деталей. Величина
момента затяжки резьбовых соединений не должна превышать 50 Нм;
- включить газ и проконтролировать герметичность соединений;
- опломбировать место соединения счетчика с трубопроводом;
- развернуть крышку корпуса с небольшим усилием в удобное для считывания показаний с
индикаторного устройства положение (обеспечивается вращение на 350 градусов). Если при повороте
крышка корпуса доходит до упора, то для установки в удобное положение индикатор следует развернуть в
обратную сторону.
6.7 При установке (снятии) счетчика на газопровод в настоящем паспорте в разделе 15 должна быть
сделана соответствующая запись.
ВНИМАНИЕ! Счетчик не должен испытывать нагрузок от газопровода (изгиб, сжатие,
растяжение, неравномерность затяжки крепежа). При необходимости должны быть предусмотрены
опоры или компенсаторы.
ВНИМАНИЕ! Не допускается установка счетчика в зоне нагрева свыше 50 °С и возможного
контакта с огнем или со струями пара!
ВНИМАНИЕ! После установки счетчика проведение сварочных работ на газопроводе не
допускается.
6.8 Подключение к системам дистанционного
сбора данных (далее - система) через интерфейс связи
импульсного типа для счетчиков исполнения «СГМ-1,6
И» выполняется по схеме:
Входной интерфейс системы должен иметь
входное сопротивление не менее 1 МОм и емкость не
более 100 пФ.
7 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ
7.1 В течение всего срока эксплуатации счетчик не требует специального технического
обслуживания.
7.2 Наружные поверхности счетчика необходимо содержать в чистоте. При загрязнении защитного
стекла индикаторного устройства его следует протереть сначала слегка влажной (смоченной нейтральным
моющим средством), а затем сухой салфеткой.
7.3 Замену элемента питания или ремонт с последующей поверкой осуществляет изготовитель или
организация, имеющая договор с изготовителем и соответствующую государственную лицензию.
Рекомендуется совмещать замену элемента питания с очередной периодической поверкой.
Индикацией пониженного напряжения элемента питания является появление четырех точек между
цифрами на ЖКИ. При отсутствии питания счетчика суммарное целое значение накопленного объема газа за
весь период эксплуатации сохраняется в энергонезависимой памяти.
7.4 При эксплуатации счетчика избегайте попадания на счетчик грязи, воды, струй пара; нагрева
горячим воздухом, которые нарушают требования условий эксплуатации, указанных в п.9 таблицы. Не
допускайте механических повреждений и нарушения пломб!
7.5 При эксплуатации счетчика не допускается касание счетчика и газопровода вибрирующих
бытовых приборов (холодильника, стиральной машины и др.).
8 МЕТОДЫ И СРЕДСТВА ПОВЕРКИ
8.1 Поверка счетчика производится в соответствии с методикой поверки "Счетчик газа
малогабаритный СГМ-1,6" СПЭФ. 407279.002 МП.
8.2 Интервал между поверками 12 лет.
8.3 Допускается проведение поверки на местах установки счетчиков с применением
сертифицированных переносных поверочных устройств.
8.4 При проведении периодической поверки счетчика должна быть сделана соответствующая запись
в разделе 13 настоящего паспорта.
9 УПАКОВКА, ХРАНЕНИЕ И ТРАНСПОРТИРОВАНИЕ
9.1 Счетчик перевозят в закрытых транспортных средствах и хранят в сухих помещениях при
температуре от минус 50 до плюс 50 °С, в которых не должно содержаться пыли и примесей агрессивных
паров и газов, вызывающих коррозию.
9.2 Во время погрузочно-разгрузочных работ и при транспортировании счетчик в упаковке не
должен подвергаться резким ударам и воздействию атмосферных осадков.
