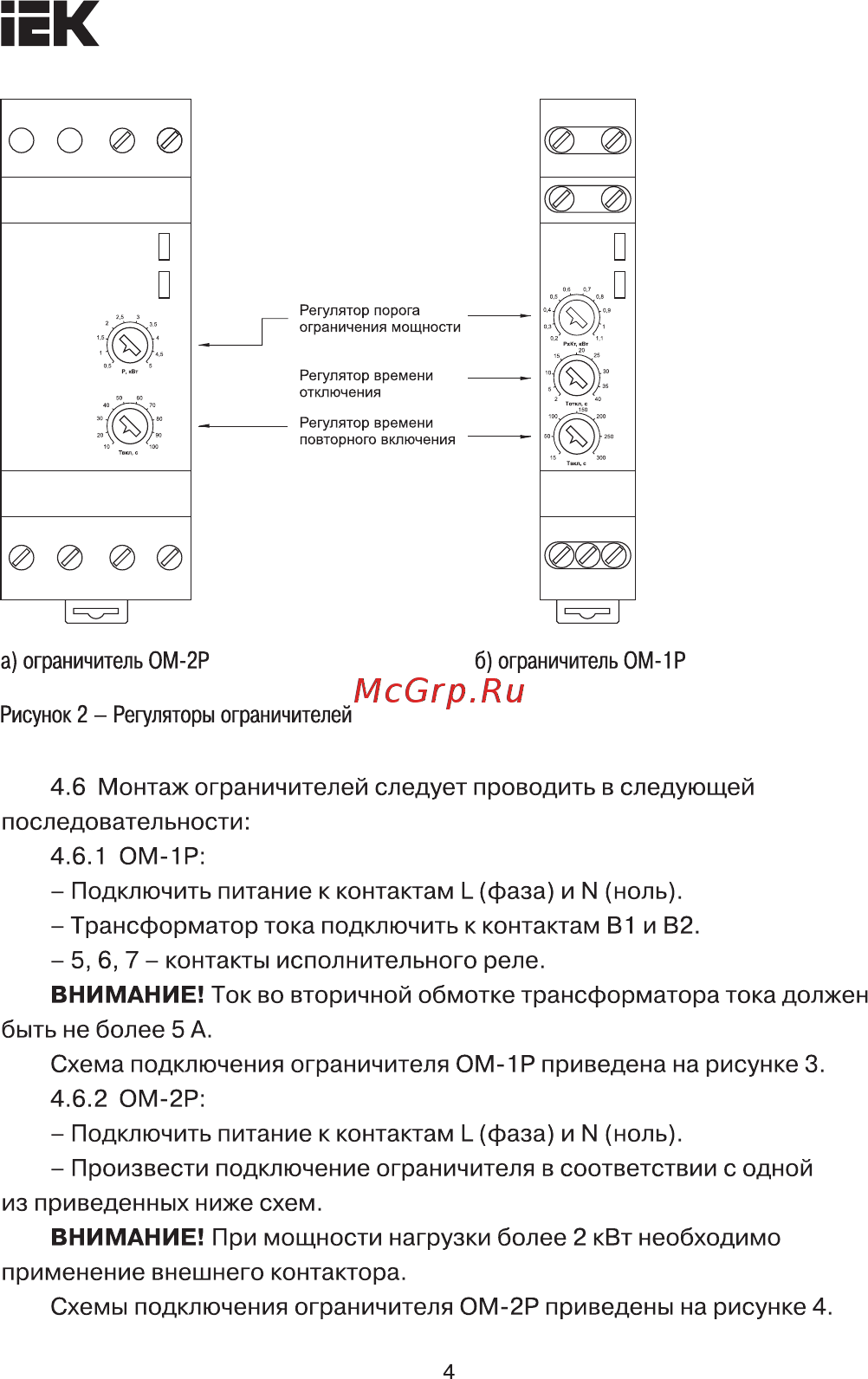

б ограничитель ОМ 1 Р 4 6 Монтаж ограничителей следует проводить в следующей последовател ьности 4 6 1 ОМ 1Р Подключить питание к контактам Ь фаза и П ноль Трансформатортока подключить к контактам В1 и В2 5 6 7 контакты исполнительного реле ВНИМАНИЕ Ток во вторичной обмотке трансформатора тока должен быть не более 5 А Схема подключения ограничителя ОМ 1 Р приведена на рисунке 3 4 6 2 ОМ 2Р Подключить питание к контактам Ь фаза и Ы ноль Произвести подключение ограничителя в соответствии с одной из приведенных ниже схем ВНИМАНИЕ При мощности нагрузки более 2 кВт необходимо применение внешнего контактора Схемы подключения ограничителя 0М 2Р приведены на рисунке 4 4
