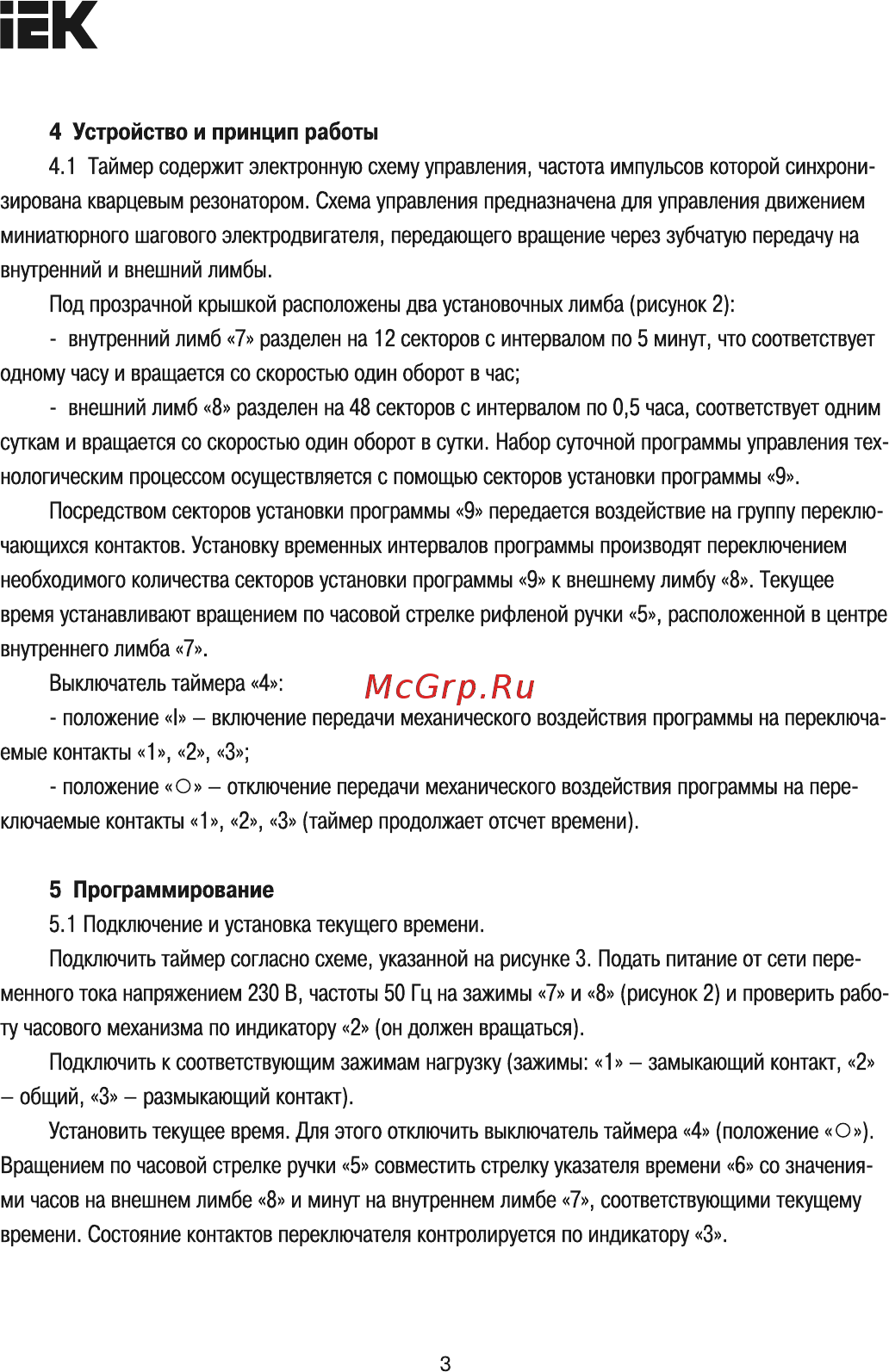

ЕК 4 Устройство и принцип работы 4 1 Таймер содержит электронную схему управления частота импульсов которой синхрони зирована кварцевым резонатором Схема управления предназначена для управления движением миниатюрного шагового электродвигателя передающего вращение через зубчатую передачу на внутренний и внешний лимбы Под прозрачной крышкой расположены два установочных лимба рисунок 2 внутренний лимб 7 разделен на 12 секторов с интервалом по 5 минут что соответствует одному часу и вращается со скоростью один оборот в час внешний лимб 8 разделен на 48 секторов с интервалом по 0 5 часа соответствует одним суткам и вращается со скоростью один оборот в сутки Набор суточной программы управления тех нологическим процессом осуществляется с помощью секторов установки программы 9 Посредством секторов установки программы 9 передается воздействие на группу переклю чающихся контактов Установку временных интервалов программы производят переключением необходимого количества секторов установки программы 9 к внешнему лимбу 8 Текущее время устанавливают вращением по часовой стрелке рифленой ручки 5 расположенной в центре внутреннего лимба 7 Выключатель таймера 4 положение I включение передачи механического воздействия программы на переключа емые контакты 1 2 3 положение о отключение передачи механического воздействия программы на пере ключаемые контакты 1 2 3 таймер продолжает отсчет времени 5 Программирование 5 1 Подключение и установка текущего времени Подключить таймер согласно схеме указанной на рисунке 3 Подать питание от сети пере менного тока напряжением 230 В частоты 50 Гц на зажимы 7 и 8 рисунок 2 и проверить рабо ту часового механизма по индикатору 2 он должен вращаться Подключить к соответствующим зажимам нагрузку зажимы 1 замыкающий контакт 2 общий 3 размыкающий контакт Установить текущее время Для этого отключить выключатель таймера 4 положение О Вращением по часовой стрелке ручки 5 совместить стрелку указателя времени 6 со значения ми часов на внешнем лимбе 8 и минут на внутреннем лимбе 7 соответствующими текущему времени Состояние контактов переключателя контролируется по индикатору 3 3
