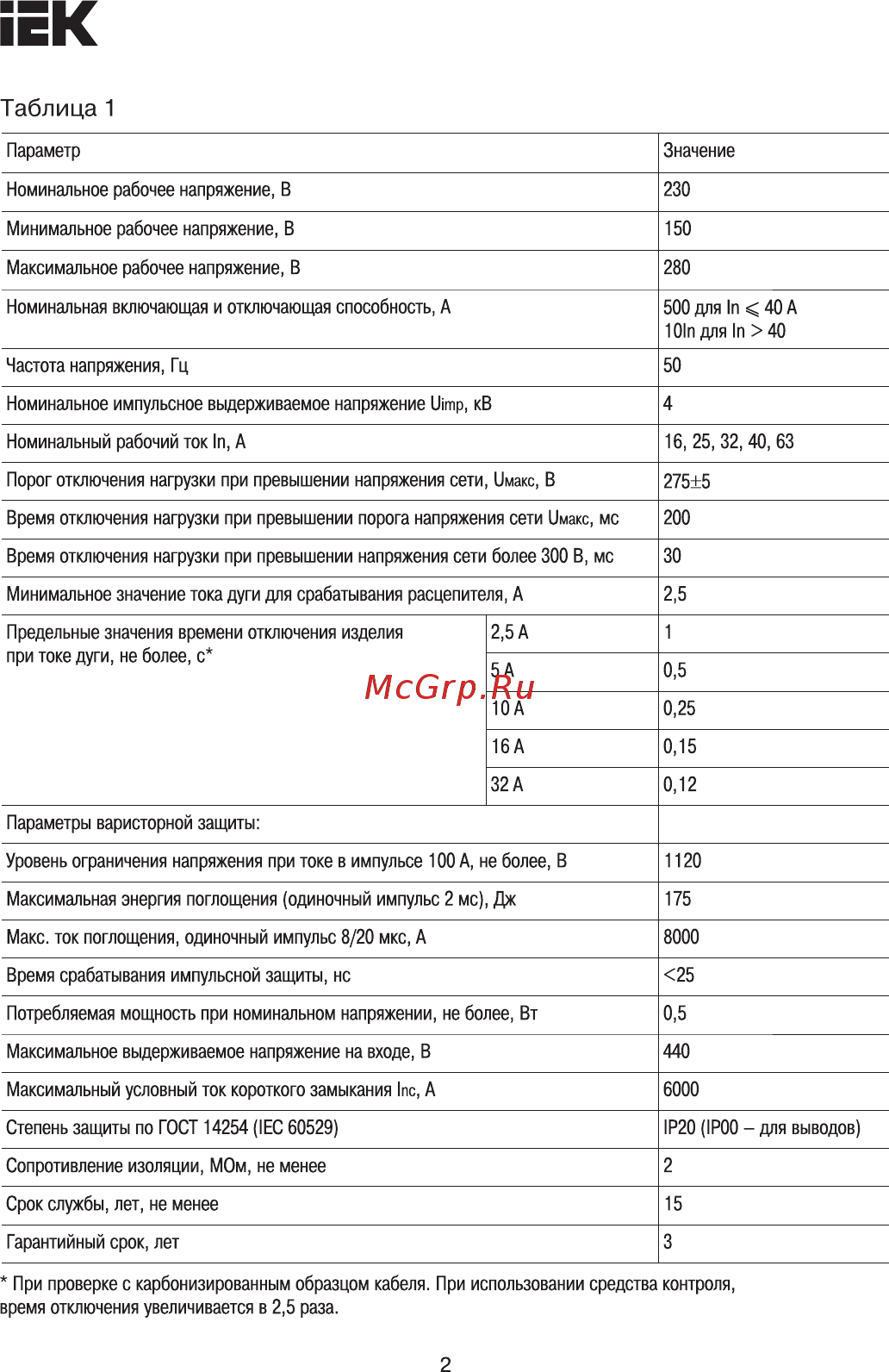

EK Таблица 1 Параметр Значение Номинальное рабочее напряжение В 230 Минимальное рабочее напряжение В 150 Максимальное рабочее напряжение В 280 Номинальная включающая и отключающая способность А 500 для 1п 40 А 101п для 1п 40 Частота напряжения Гц 50 Номинальное импульсное выдерживаемое напряжение 1Лтр кВ 4 Номинальный рабочий ток 1п А 16 25 32 40 63 Порог отключения нагрузки при превышении напряжения сети имакс В 275 5 Время отключения нагрузки при превышении порога напряжения сети Омаке мс 200 Время отключения нагрузки при превышении напряжения сети более 300 В мс 30 Минимальное значение тока дуги для срабатывания расцепителя А 2 5 2 5 А 1 5А 0 5 10А 0 25 16А 0 15 32 А 0 12 Предельные значения времени отключения изделия при токе дуги не более с Параметры варисторной защиты Уровень ограничения напряжения при токе в импульсе 100 А не более В 1120 Максимальная энергия поглощения одиночный импульс 2 мс Дж 175 Макс ток поглощения одиночный импульс 8 20 мкс А 8000 Время срабатывания импульсной защиты нс 25 Потребляемая мощность при номинальном напряжении не более Вт 0 5 Максимальное выдерживаемое напряжение на входе В 440 Максимальный условный ток короткого замыкания Inc А 6000 Степень защиты по ГОСТ 14254 IEC 60529 1Р20 1Р00 для выводов Сопротивление изоляции МОм не менее 2 Срок службы лет не менее 15 Гарантийный срок лет 3 При проверке с карбонизированным образцом кабеля При использовании средства контроля время отключения увеличивается в 2 5 раза 2
