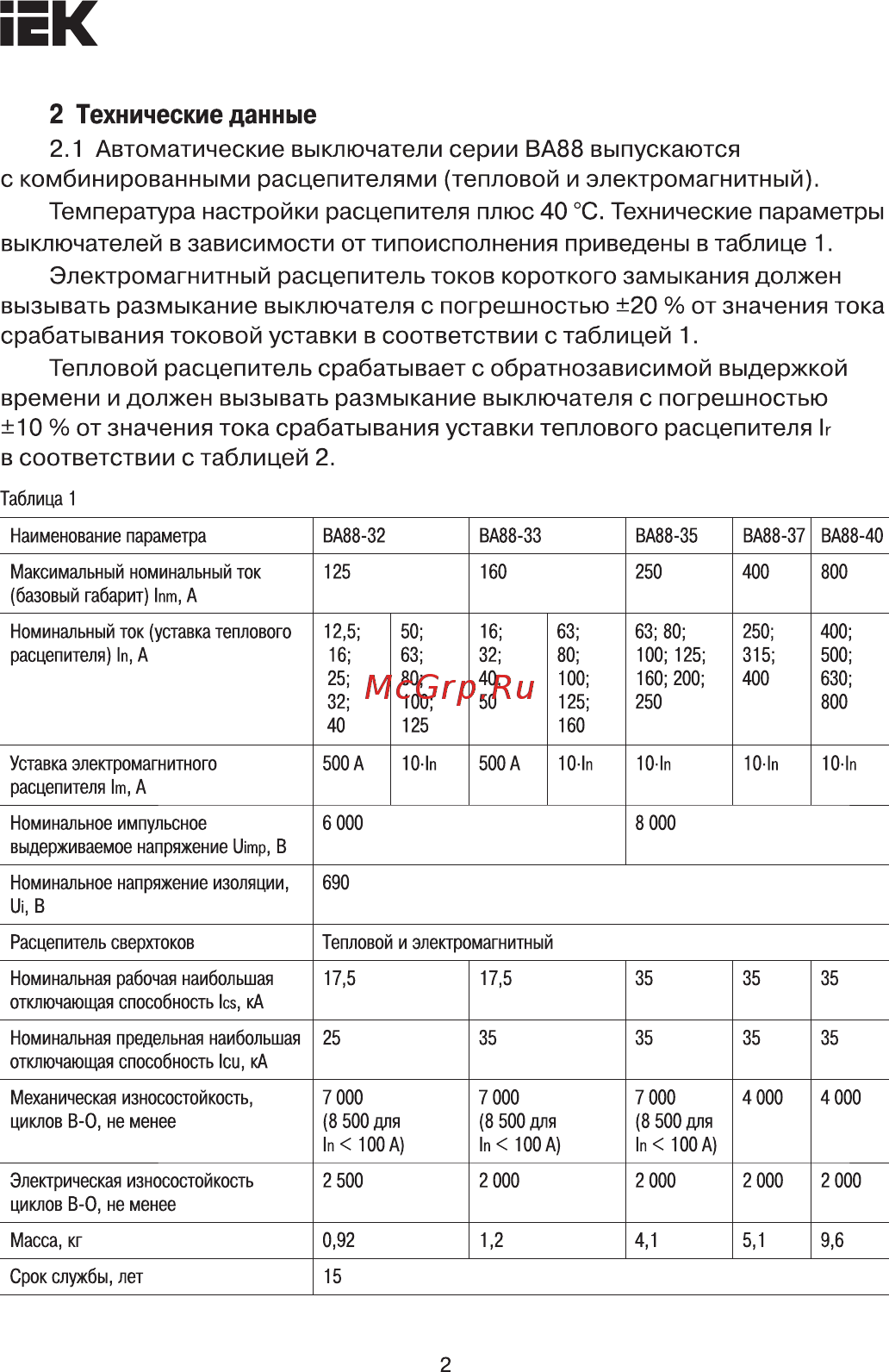

EK 2 Технические данные 2 1 Автоматические выключатели серии ВА88 выпускаются с комбинированными расцепителями тепловой и электромагнитный Температура настройки расцепителя плюс 40 C Технические параметры выключателей в зависимости от типоисполнения приведены в таблице 1 Электромагнитный расцепитель токов короткого замыкания должен вызывать размыкание выключателя с погрешностью 20 от значения тока срабатывания токовой уставки в соответствии с таблицей 1 Тепловой расцепитель срабатывает с обратнозависимой выдержкой времени и должен вызывать размыкание выключателя с погрешностью 10 от значения тока срабатывания уставки теплового расцепителя lr в соответствии с таблицей 2 Таблица 1 Наименование параметра ВА88 32 ВА88 33 ВА88 35 ВА88 37 ВА88 40 Максимальный номинальный ток базовый габарит Inm А 125 160 250 400 800 Номинальный ток уставка теплового расцепителя In А 12 5 50 16 63 63 80 16 25 32 63 32 40 50 80 100 125 100 125 160 200 250 250 315 400 400 500 630 800 500 А 101п 101п 101п 40 Уставка электромагнитного расцепителя 1m А 500 А Номинальное импульсное выдерживаемое напряжение Uimp В 6000 Номинальное напряжение изоляции U В 690 80 100 125 160 101п 10 1п 8 000 Расцепитель сверхтоков Тепловой и электромагнитный Номинальная рабочая наибольшая отключающая способность les кА 17 5 17 5 35 35 35 Номинальная предельная наибольшая отключающая способность leu кА 25 35 35 35 35 Механическая износостойкость 7000 8 500 для In 100 А 7 000 7 000 4 000 4 000 циклов В 0 не менее 8 500 для In 100 А 8 500 для In 100 А Электрическая износостойкость 2 500 2 000 2 000 2000 2 000 Масса кг 0 92 1 2 4 1 5 1 9 6 Срок службы лет 15 циклов В 0 не менее 2
