Hyundai ATS 10-220 [6/12] Панель управления
![Hyundai ATS 10-220 [6/12] Панель управления](/views2/1487116/page6/bg6.png)
6
Pirms elektriskās iekārtas lietošanas uzmanīgi
izlasiet instrukciju
Prieš pradėdami naudoti įranga, būtinai atidžiai
perskaitykite šį žinyną
Enne seadmete kasutamist tuleb lugeda
hoolikalt kasutusjuhendit
Отключение системы ATS.
Если вам не нужна автоматическая система ATS запуска резервного генератора, установите Основной
переключатель в положение «ВЫКЛ-OFF». Но будьте осторожны т.к. все внутренние блоки ATS внутри
корпуса а также все потребители всё ещё находятся под напряжением. Для полного обесточивания
используйте автоматический защитный выключатель АВТОМАТ, положение «ВЫКЛ-OFF». Также
руководствуйтесь разделом «Схемы подключения» в данном руководстве. Кроме того также следует
выключить зажигание на панели генератора, ключ запуска в положение «OFF-ВЫКЛ».
Для следующего запуска и активации системы (в случае длительного простоя) желательно выполнить
указания из раздела «Обслуживание аккумулятора в случае необходимости» данного руководства,
а затем обязательную последовательность эксплуатационных шагов по запуску генератора из
одноименного раздела руководства.

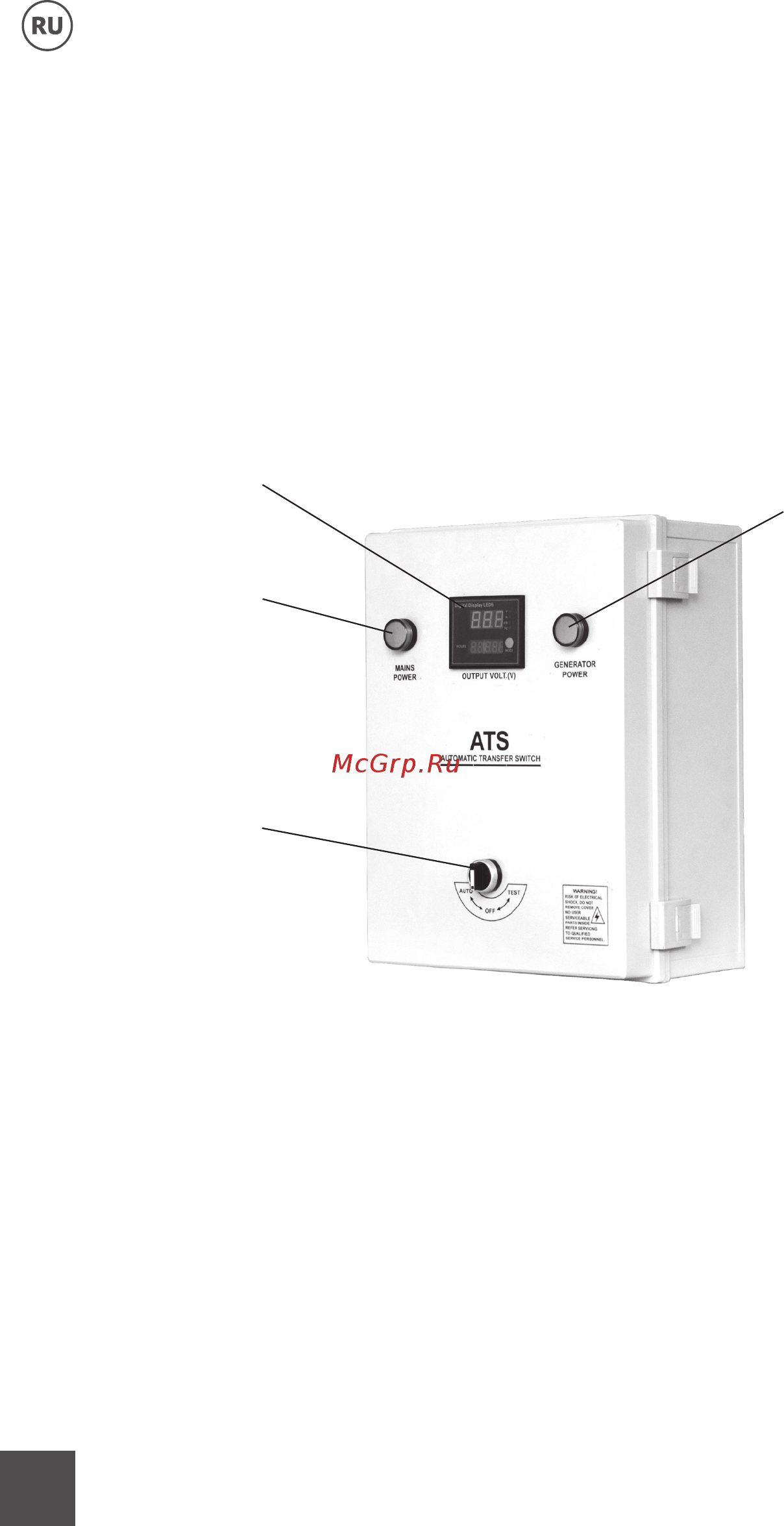

пАНЕЛЬ УпрАВЛЕНИЯ
1 Контрольная лампа работы основной сети электроснабжения
2 Контрольная лампа «Работает ваш резервный генератор»
3 Информационно-контрольный LED дисплей.
4 Основной переключатель системы ATS:
Положение АВТО / AUTO – Основной, автоматический режим работы системы;
Положение ВЫКЛ / OFF – Выключен автоматический режим работы и запуска генератора;
Положение ТЕСТ / TEST – Запуск генератора в ручном режиме.
3
2
1
4
Рис. 1
