37
UA
• З міркувань безпеки необхідно перевіряти паливопровід, бензобак, пробку бензо-
бака і приєднання на відсутність пошкоджень і нещільності. При необхідності відповідні
вузли треба замінити.
• Слід замінювати пошкоджені глушники та захисні пластини.
• Ніколи не залишайте пристрій з бензином в бензобаку в приміщенні. Є небезпека
вступу бензинових парів в контакт з відкритим вогнем або іскрами і можливе їх займання.
• Перед тим як поставити пристрій в закрите приміщення, дайте можливість двигуну
охолонути.
• Мотокоса виділяє відпрацьовані гази поки двигун працює. Ніколи не використовуйте
моторизований пристрій в закритих або погано провітрюваних приміщеннях. Існує пряма
загроза життю внаслідок отруєння!
ЗБІРКА ВИРОБУ
Для збірки виробу дотримуйтесь, будь ласка, наступних вказівок.

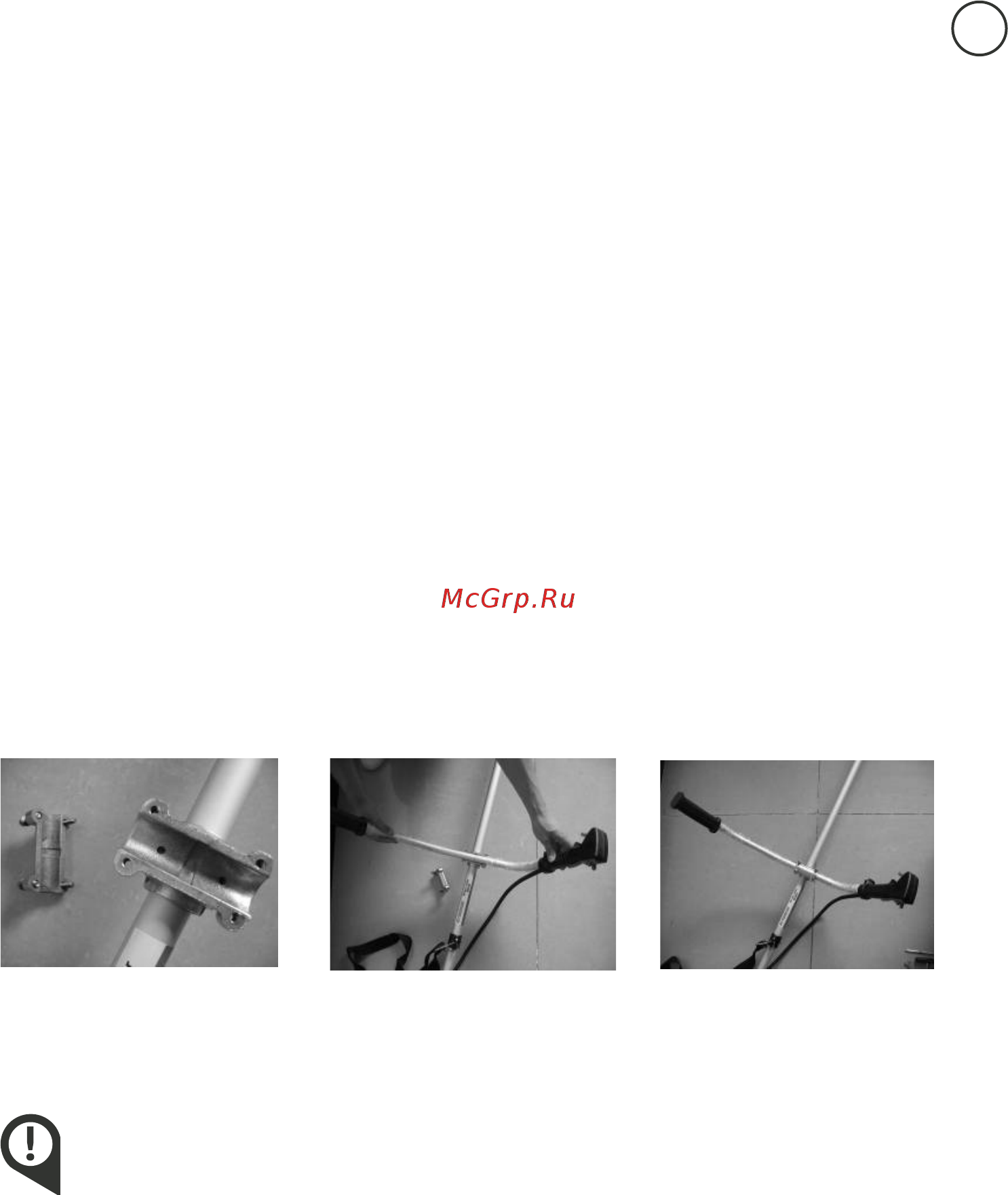

1. Встановіть ручку на мотокосі: спочатку вийміть шестигранні гвинти, потім вставте
праву і ліву частину ручки в центр тримача, складіть ручку та затягніть шестигранні
гвинти.
2. Збірка захисного кожуха.
За допомогою спеціального фіксуючого кутника та двох шестигранних гвинтів зафік-
суйте захисний кожух над редуктором трансмісії в затискні гайки, що знаходяться в
захисному кожусі.
УВАГА! Використовуйте лише оригінальні запасні частини
аксесуари та приладдя HYUNDAI. Використання неоригінальних
матеріалів може спричинити поломку всього агрегату або
травми оператора. Hіколи не використовуйте виріб без захисних
кожухів та частин.
Збірка виробу
