![Iek ВА88-35 3Р 250А 35кА с электронным расцепителем MP 211 [5/11] Страница 5](/img/pdf.png)
Iek ВА88-35 3Р 250А 35кА с электронным расцепителем MP 211 [5/11] Страница 5
![Iek ВА88-43 3Р 1000А 50кА с электронным расцепителем МР 211 [5/11] Страница 5](/views2/1487270/page5/bg5.png)
Содержание
- Выключатели автоматические серии ва88 1
- С электронным расцепителем 1
- Страница 1 1
- Выключатели предназначены для использования в среде 2
- Исполнения приведены в таблице 1 2
- Обеспечивает защиту от перегрузки с обратнозависимой длительной задержкой срабатывания и обратнозависимой время токовой характеристикой защита от короткого замыкания с регулируемым мгновенным расцеплением параметры мр211 приведены в таблице 2 2
- Со степенью загрязнения 3 по гост iec 60947 1 возможны токопроводящие загрязнения или сухие не токопроводящие загрязнения становящиеся токопроводящими вследствие ожидаемой конденсации 2
- Страница 2 2
- Технические данные 2
- Технические параметры выключателей в зависимости от типо 2
- Электронный микропроцессорный расцепитель мр211 2
- Время токовые характеристики приведены на рисунке 1 2 выключатели не подвержены влиянию изменений температуры 3
- Габаритные и установочные размеры выключателей приведены 3
- Дополнительные сборочные единицы для выключателей 3
- Заказываемые отдельно приведены в таблице 3 3
- На рисунке 2 3
- На рисунке зив таблице 4 3
- Но при температуре окружающей среды выше плюс 40 с уставка защиты от короткого замыкания должна быть уменьшена вследствие инерционности теплопроводности токоведущих частей 3
- Страница 3 3
- Схема электрическая принципиальная выключателей приведена 3
- Страница 4 4
- Страница 5 5
- Выключатели допускают подвод напряжения от источника питания 6
- Выключатели устанавливаются на металлической панели толщиной 6
- Выключатели являются ремонтопригодными изделиями 6
- Как со стороны выводов 1 3 5 так и со стороны выводов 2 4 6 6
- Комплектность 6
- Комплектность выключателей приведена в таблице 5 6
- На вертикальной плоскости выводами 1 3 5 вверх допускается установка на вертикальной плоскости с поворотом выводов 1 3 5 влево и вправо на 90 6
- Не менее 1 5 мм или на изоляционной панели толщиной не менее 6 мм и закрепляются винтами входящими в комплект поставки 6
- Необходимо периодически не реже одного раза в год производить осмотр и чистку контактов выключателя а также проверять затяжку винтов присоединения при выходе выключателей из строя или обнаружении неисправности обращаться в организации указанные в разделе информация для потребителей 6
- Нормальное рабочее положение выключателей в пространстве 6
- Осуществляется с помощью наконечников и крепежа входящих в комплект поставки 6
- От перегрузки и отсечку при коротком замыкании с помощью микропроцессорного расцепителя сверхтока это позволяет обеспечить высокую надежность точность срабатывания и независимость от окружающих условий 6
- По истечении срока службы выключатели подлежат утилизации 4 автоматические выключатели данной серии обеспечивают защиту 6
- Подключение соответствующих гибких проводников или шин 6
- Страница 6 6
- Установка и эксплуатация 6
- Страница 7 7
- В таблицах 6 и 7 8
- Защитные характеристики уставки срабатывания выбираются 8
- И гарантирует правильную работу защиты при токе нагрузки не менее 15 от номинального даже при наличии напряжения только в одной фазе блок защиты включает в себя три трансформатора тока микропроцессорный модуль и отключающий электромагнит который воздействует непосредственно на механизм выключателя трансформаторы тока установленные внутри корпуса расцепителя обеспечивают электропитание электронной схемы расцепителя и вырабатывают сигналы необходимые для выполнения функции защиты 8
- Класс защиты от поражения электрическим током 0 8
- Микропроцессорный расцепитель не требует отдельного питания 8
- На рисунке 4 приведена установка параметров микропроцессорного 8
- По гост1ес61140 8
- Потребителем непосредственно на передней панели выключателя установкой dip переключателей согласно приведенной мнемосхеме рисунок 4 8
- При появлении сверхтока выключатель размыкается с помощью 8
- Расцепителя мр211 8
- Срабатывание расцепителя происходит одновременно для всех полюсов выключателя 8
- Страница 8 8
- Требуется только одна настройка для всех фаз при этом 8
- Уставки тепловых и электромагнитных расцепителей отражены 8
- Электромагнита расцепления повторное включение осуществляется рукояткой выключателя 8
- Автоматический выключатель который до истечения срока 9
- В помещениях с естественной вентиляцией при температуре окружающего воздуха от минус 40 до плюс 60 с и относительной влажности до 50 при температуре плюс 50 с допускается хранение выключателей при относительной влажности 90 и температуре плюс 20 с 9
- Гарантии отработал общее количество циклов включения отключения предусмотренных техническими условиями замене или ремонту не подлежит 9
- Гарантийные обязательства 9
- Гарантийный срок эксплуатации выключателей 5 лет со дня 9
- Занимающимся переработкой черных и цветных металлов 9
- Крытого транспорта в упаковке изготовителя обеспечивающей предохранение упакованных выключателей от механических повреждений загрязнения и попадания влаги при температуре от минус 40 до плюс 60 с 9
- Механических факторов осуществляется по группе с и ж гост 23216 9
- Повреждения защиты заводских настроек теплового расцепителя или самостоятельного ремонта изделия потребителем 9
- Претензии по выключателям не принимаются в случае 9
- Продажи при условии соблюдения потребителем правил эксплуатации транспортирования и хранения 9
- Страница 9 9
- Транспортирование выключателей в части воздействия 9
- Транспортирование выключателей допускается любым видом 9
- Условия транспортирования и хранения 9
- Утилизация 9
- Утилизация изделий производится путём передачи организациям 9
- Хранение выключателей осуществляется в упаковке изготовителя 9
- В период гарантийных обязательств и при возникновении 10
- Монголия иэк монголия коо 10
- Претензий обращаться к продавцу или в организации 10
- Республика беларусь ооо иэк холдинг представительство в республике беларусь 10
- Республика молдова п и к иэк молдова о о о 10
- Российская федерация ооо иэк холдинг 10
- Страница 10 10
- Страны азии республика казахстан тоо тд иэк каз 10
- Страны евросоюза латвийская республика ооо иэк балтия 10
- Украина ооо торговый дом укрэлектрокомплект 10
- Ене в 11
- Страница 11 11
Похожие устройства
- Iek ВА88-35 3Р 250А 35кА с электронным расцепителем MP 211 Схема подключения
- Iek ВА88-35 3Р 63А 35кА Габаритный Чертеж
- Iek ВА88-35 3Р 63А 35кА Руководство По Эксплуатации
- Iek ВА88-35 3Р 63А 35кА Схема подключения
- Iek ВА88-35 3Р 80А 35кА Габаритный Чертеж
- Iek ВА88-35 3Р 80А 35кА Руководство По Эксплуатации
- Iek ВА88-35 3Р 80А 35кА Схема подключения
- Iek ВА88-35Р 3Р 125А 35кА Габаритный Чертеж
- Iek ВА88-35Р 3Р 125А 35кА Руководство По Эксплуатации
- Iek ВА88-35Р 3Р 125А 35кА Схема подключения
- Iek ВА88-35Р 3Р 160А 35кА Габаритный Чертеж
- Iek ВА88-35Р 3Р 160А 35кА Руководство По Эксплуатации
- Iek ВА88-35Р 3Р 160А 35кА Схема подключения
- Iek ВА88-35Р 3Р 200А 35кА Габаритный Чертеж
- Iek ВА88-35Р 3Р 200А 35кА Руководство По Эксплуатации
- Iek ВА88-35Р 3Р 200А 35кА Схема подключения
- OBAKU V190GDCWRZ Инструкция по эксплуатации
- OBAKU V182GMVWRN Инструкция по эксплуатации
- OBAKU V182GMVWRB Инструкция по эксплуатации
- OBAKU V182GMCWRZ Инструкция по эксплуатации

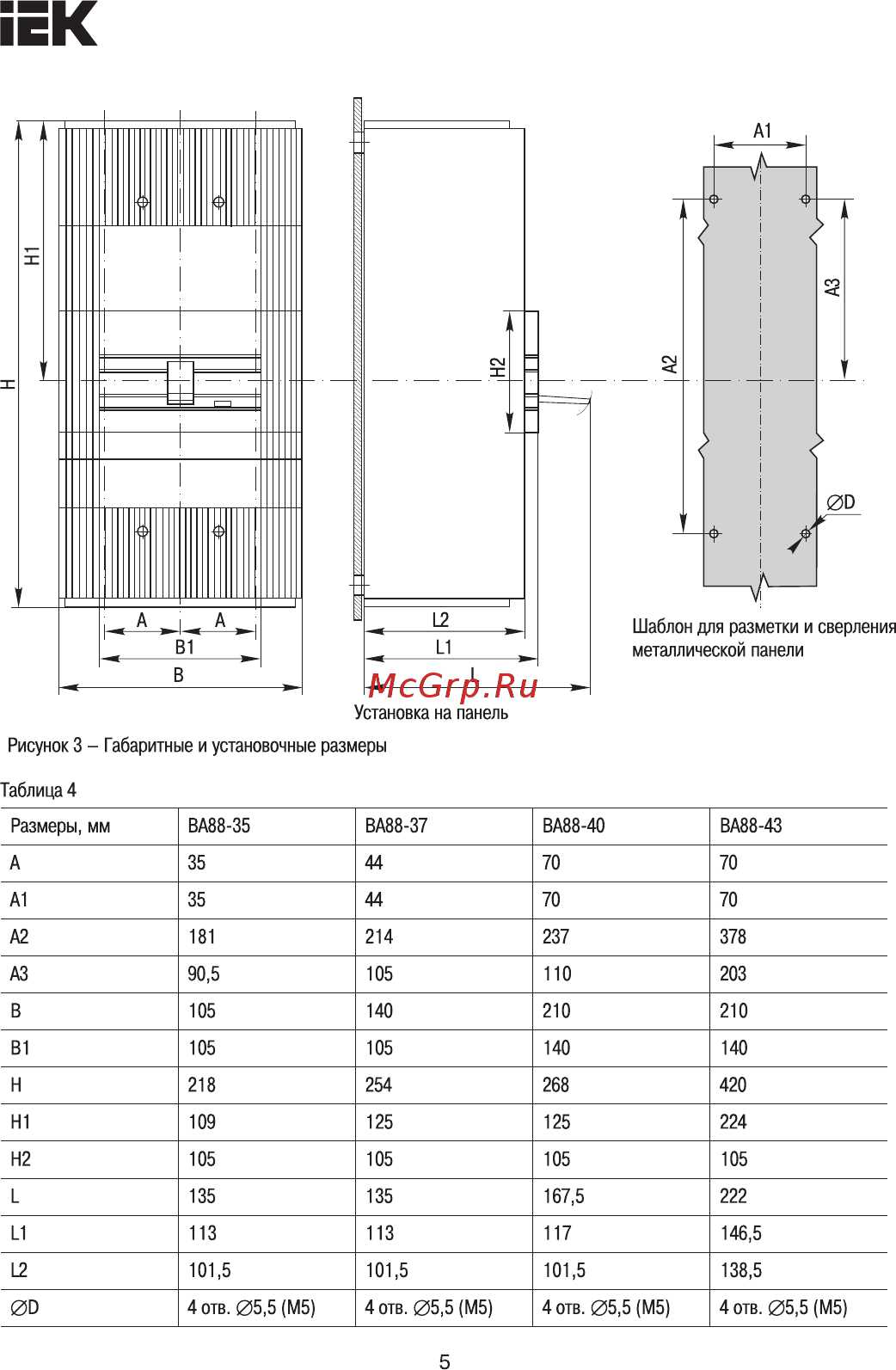

ЕК Установка на панель Рисунок 3 Габаритные и установочные размеры Таблица 4 Размеры мм ВА88 35 ВА88 37 ВА88 40 ВА88 43 А 35 44 70 70 А1 35 44 70 70 А2 181 214 237 378 АЗ 90 5 105 110 203 В 105 140 210 210 В1 105 105 140 140 н 218 254 268 420 Н1 109 125 125 224 Н2 105 105 105 105 ь 135 135 167 5 222 и 113 113 117 146 5 12 101 5 101 5 101 5 138 5 00 4 отв 05 5 М5 4 отв 05 5 М5 4 отв 05 5 М5 4 отв 05 5 М5 5
