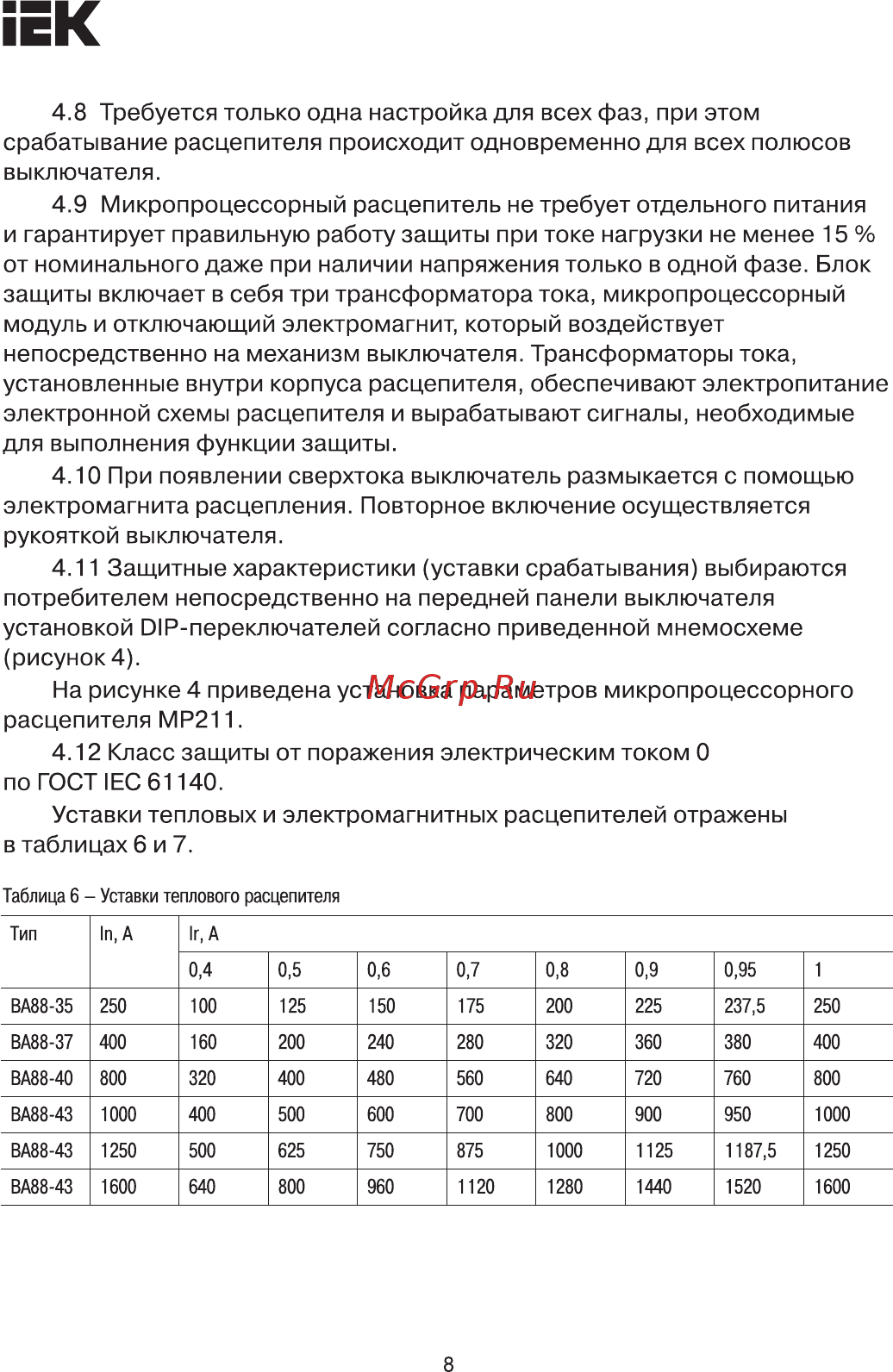

EK 4 8 Требуется только одна настройка для всех фаз при этом срабатывание расцепителя происходит одновременно для всех полюсов выключателя 4 9 Микропроцессорный расцепитель не требует отдельного питания и гарантирует правильную работу защиты при токе нагрузки не менее 15 от номинального даже при наличии напряжения только в одной фазе Блок защиты включает в себя три трансформатора тока микропроцессорный модуль и отключающий электромагнит который воздействует непосредственно на механизм выключателя Трансформаторы тока установленные внутри корпуса расцепителя обеспечивают электропитание электронной схемы расцепителя и вырабатывают сигналы необходимые для выполнения функции защиты 4 10 При появлении сверхтока выключатель размыкается с помощью электромагнита расцепления Повторное включение осуществляется рукояткой выключателя 4 11 Защитные характеристики уставки срабатывания выбираются потребителем непосредственно на передней панели выключателя установкой DIP переключателей согласно приведенной мнемосхеме рисунок 4 На рисунке 4 приведена установка параметров микропроцессорного расцепителя МР211 4 12 Класс защиты от поражения электрическим током 0 по ГОСТ1ЕС61140 Уставки тепловых и электромагнитных расцепителей отражены в таблицах 6 и 7 Таблица 6 Уставки теплового расцепителя Тип In А ВА88 35 250 1г А 0 4 0 5 0 6 0 7 0 8 0 9 0 95 1 100 125 150 175 200 225 237 5 250 ВА88 37 400 160 200 240 280 320 360 380 400 ВА88 40 800 320 400 480 560 640 720 760 800 ВА88 43 1000 400 500 600 700 800 900 950 1000 ВА88 43 1250 500 625 750 875 1000 1125 1187 5 1250 ВА88 43 1600 640 800 960 1120 1280 1440 1520 1600 8
