ALCON CT-73BH [11/15] Монтаж антенны

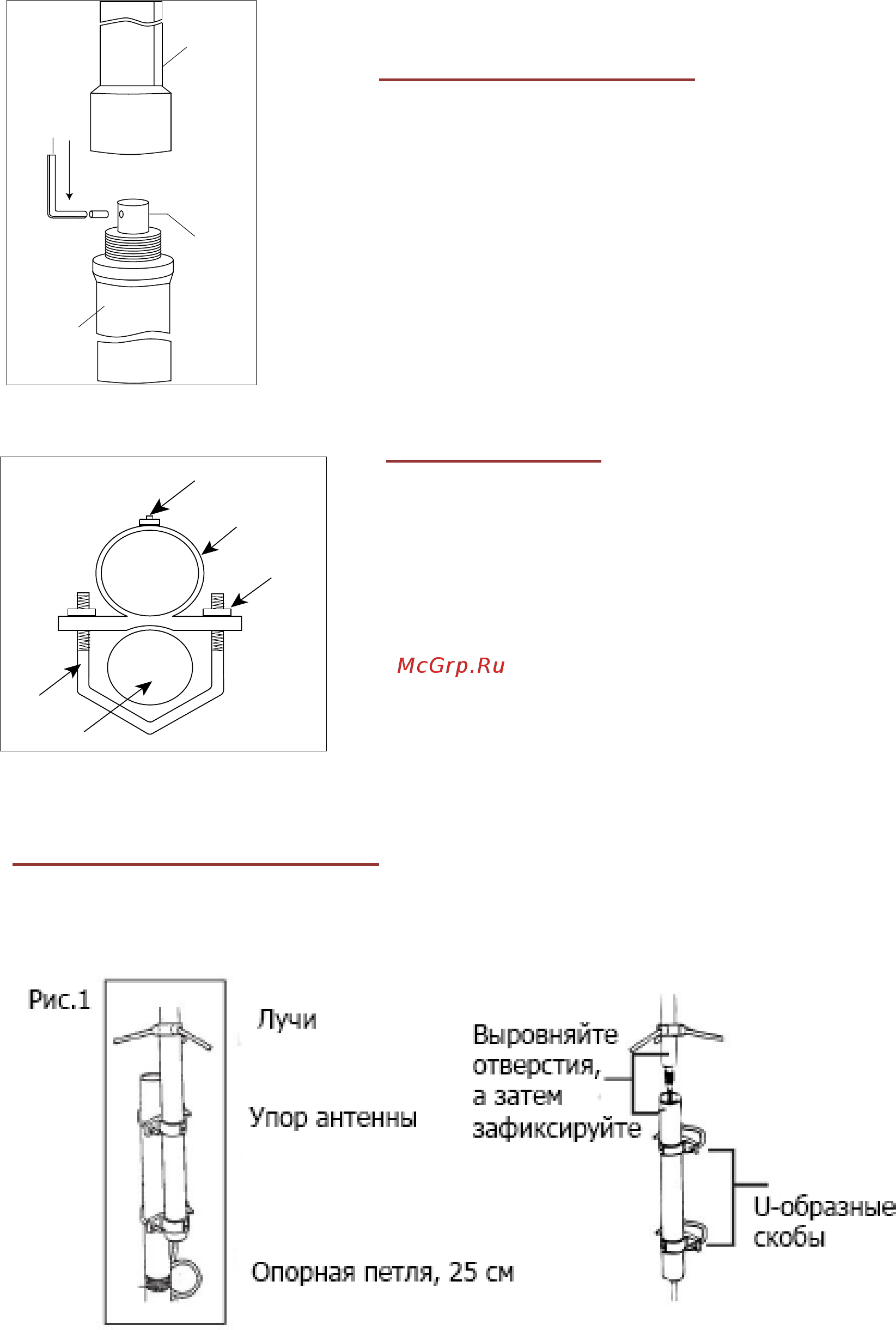

Соединение двух частей:

Монтаж антенны OA-2538 (с высоким усилением):

ПРИМЕЧАНИЕ:

Чтобы добиться наибольшей мощности и чистоты сигнала, устанавливайте наружную

антенну в открытых местах. Чтобы не повредить устройства, подсоединяйте антенну

до включения базы и переносного модуля.

1. Соедините два внутренних провода каждой из частей

антенны между собой.

2. Вкрутите с помощью L-образного ключа винт в отверстие,

расположенное на внутреннем проводе.

3. Как можно плотнее соедините две части антенны.

Монтаж антенны:

1. Чтобы увеличить суммарную высоту антенны, прикрепите с

помощью U-образной скобы упор антенны к её мачте

(тонкий и длинный кусок дерева, металла и т.д.).

Примечание: Выбирайте такой материал мачты,

который способен выдержать любые погодные

условия.

2. Подсоедините штекеры к обоим концам

коаксиального кабеля (если необходимо).

Ключ

Внешняя

оболочка

верхней

части

Внешняя

оболочка

нижней

части

Нижний

элемент

Винт

Упор антенны

Болт и шайба

U-образная

скоба

Мачта антенны

Монтаж отражателя антенны:

3. Надёжно прикрутите три отражателя к нижней части антенны.
