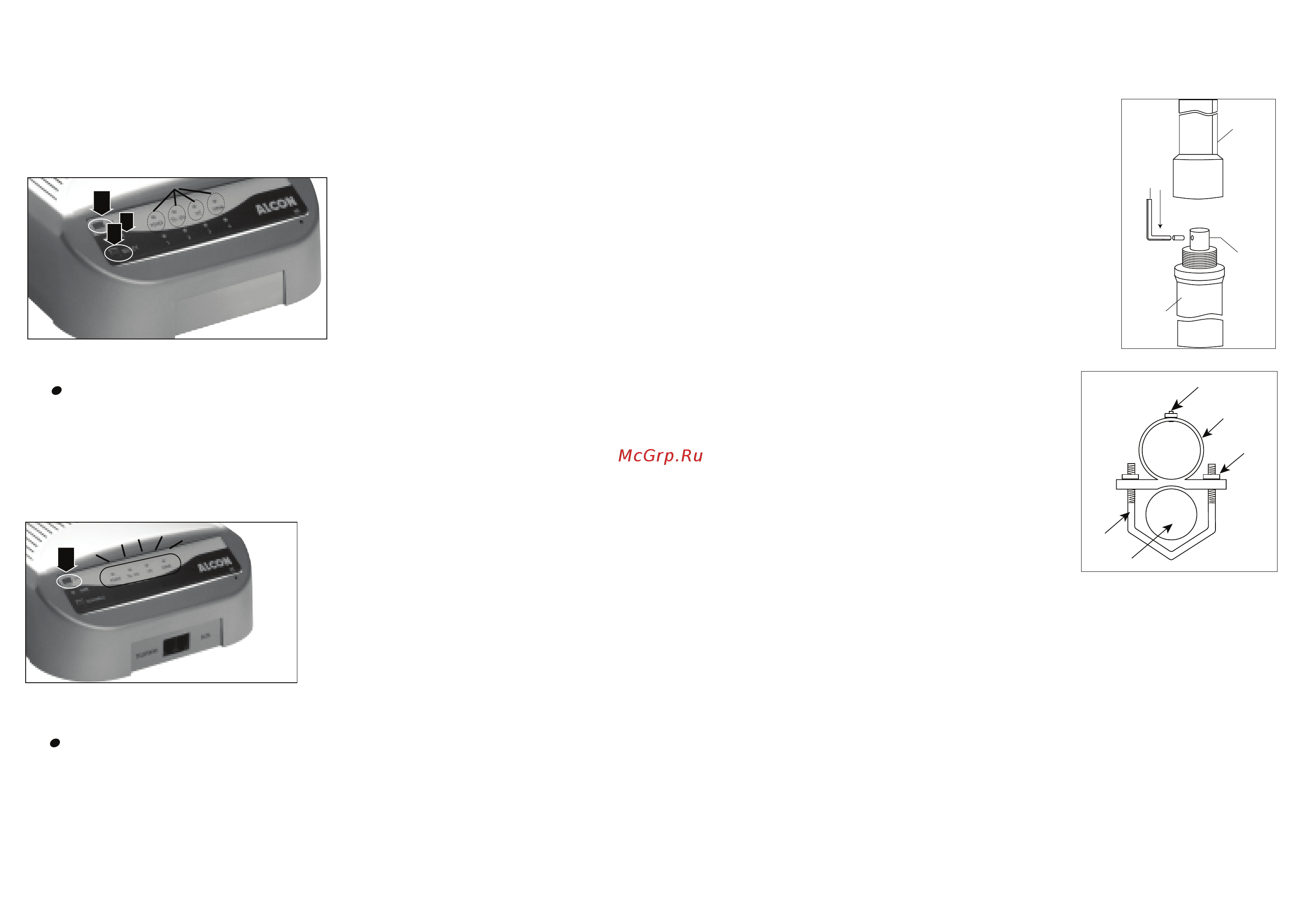

Монтаж антенны OA-2538
(с высоким усиление)
Примечание:
Соединение двух частей:
Монтаж антенны:
Монтаж отражателя антенны:
Примечание:
Для того чтобы завершить операцию, вы, после нажатия кнопки INT, должны
выполнить описанные шаги в течение 5 секунд.
Чтобы добиться наибольшей мощности и чистоты
сигнала, устанавливайте наружную антенну в
открытых местах.
Чтобы не повредить устройства, подсоединяйте антенну
до включения базы и переносного модуля.
1. Соедините два внутренних провода каждой из
частей антенны между собой.
2. Вкрутите с помощью L-образного ключа винт в
отверстие, расположенное на внутреннем проводе.
3. Как можно плотнее соедините две части антенны.
1. Чтобы увеличить суммарную высоту антенны,
прикрепите с помощью U-образной скобы упор
антенны к её мачте (тонкий и длинный кусок дерева,
металла и т.д.).
Примечание: Выбирайте такой материал мачты,
который способен выдержать любые погодные
условия.
2. Подсоедините штекеры к обоим концам
коаксиального кабеля (если необходимо).
3. Надёжно прикрутите три отражателя к нижней части антенны.
3
4
2
1
Привязка номера удалённого/
переносного модуля к базе
Для того чтобы привязать номер модуля к базе, необходимо сначала отключить питание
данного модуля.
База
1. Нажмите SEL, и удерживая кнопку,
включите удалённый/переносной
модуль.
2. Загорятся все светодиодные
индикаторы, включая и первый
индикатор.
3. Чтобы изменить номер модуля
на 2, 3 или 4, нажмите SEL.
4. Нажмите кнопку INT.
Удалённый/переносной
модуль
5. Нажмите INT, и удерживая кнопку,
включите удалённый/переносной
модуль.
6. На модуле одновременно загорятся
все светодиодные индикаторы, что
сигнализирует об успешном окончании
операции.
7. Выключите и включите питание модуля.
8. Снимите телефонную трубку и проверьте,
мигает ли светодиод под тем номером,
который вы задали.
Примечание:
Для того чтобы привязать новый удалённый/переносной модуль к основной
базе, необходимо выполнить описанные выше шаги. При этом помните, что
модуль должен принадлежать к одним и тем же группе и типу, в обратном случае
модуль не сможет подсоединиться к основной базе.
Ключ
Внешняя
оболочка
верхней
части
Внешняя
оболочка
нижней
части
Нижний
элемент
Винт
Упор антенны
Болт и шайба
U-образная
скоба
Мачта антенны
