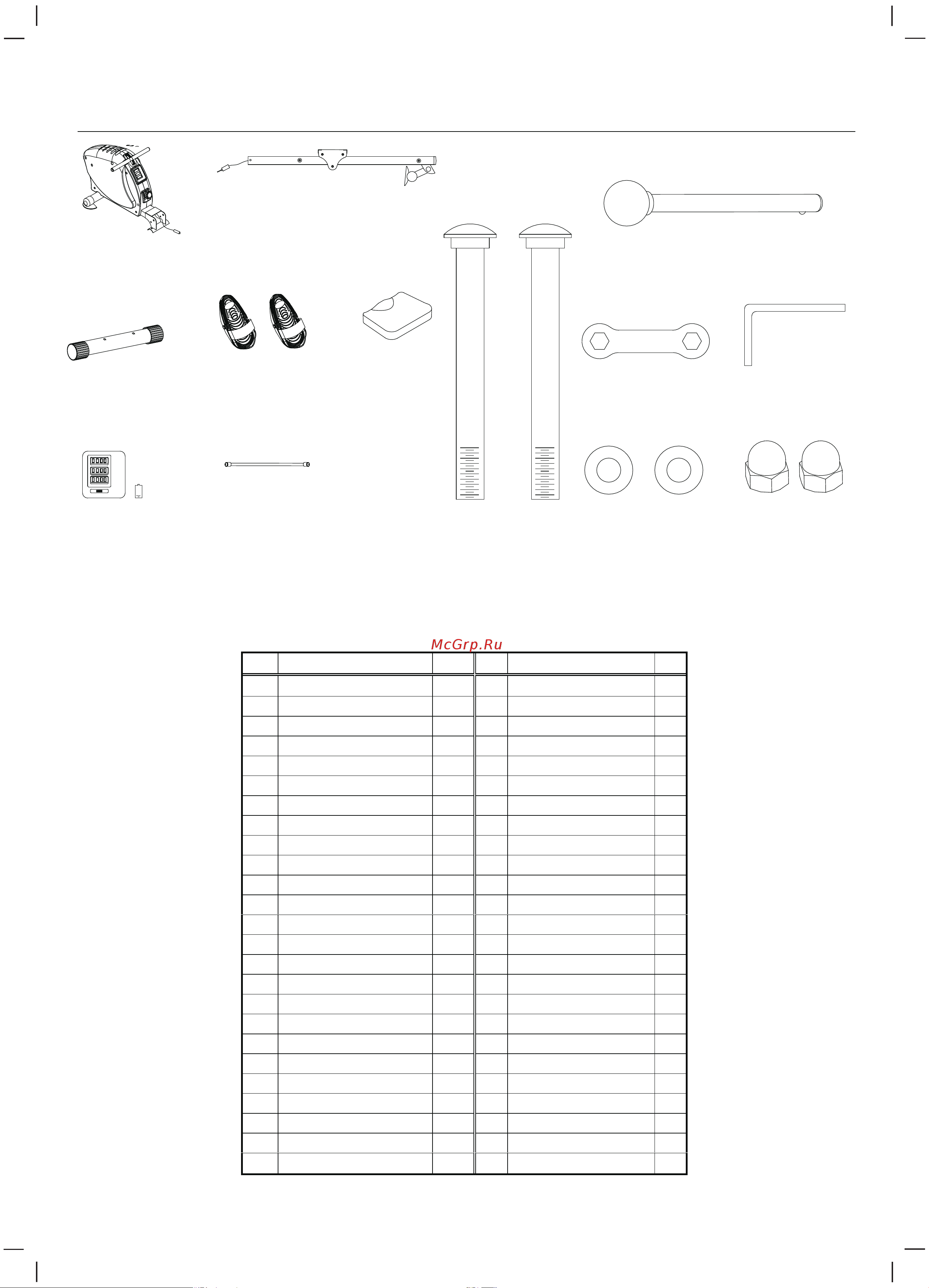

Полный список комплектующих

Номер.

Кол-во

Описание

Номер.

Кол-во

Описание

1

Основная рама

1 26

Винт для задней стойки

1

2

Направляющая

1 27

Болт, переднего шкива

1

3

Задняя опорная стойка

1 28

Болт, конечных шкивов

2

4

Средняя опорная стойка

1 29

Болты крепления сиденья

4

5

Кожух левого привода

1 30

Болт, ролики/стопоры сиденья

5

6

Кожух правого привода

1 31

Втулка, ролика сиденья

3

7

Педаль

2 32

Стопорный штифт

1

8

Система сопротивления

1 33

Болт с круглой головкой

2

9

Сиденье

1 34

Ось педали

1

10

Опора сиденья

1 35

Болты, педалей

2

11

Ролики, сиденья

6 36

Распорная втулка, педалей

2

12

Натяжная рукоятка

1 37

Жгут, герконового переключателя

1

13

Концевые заглушки, рукоятки

2 38

Винт кожуха

7

14

Захваты из вспененного материала

2 39

Винт кожуха

3

15

Передний шкив

1 40

Винт кожуха

1

16

Шкив, последний нижний

1 41

Винт рукоятки натяжения

1

17

Шкив, задний верхний

1 42

Гайка с нейлоновой вставкой M8

7

18

Рукоятка натяжения

1 43

Гайка с нейлоновой вставкой M10

2

19

Консоль

1 44

Гайка с нейлоновой вставкой M1/2

1

20

Провод датчика / Герконовый переключатель

1 45

Гайка M8

6

21

Концевая заглушка для направляющей

1 46

Глухая гайка

2

22

Передняя/задняя ножка

4 47

Колпачок

2

23

Транспортировочное колесико

2 48

Шайба M8 (большая)

3

24

Передний/задний стопор сиденья

4 49

Шайба M8 (малая)

2

25

Пластиковый кожух сборки сиденья

1 50

Шайба M10

4

Основное содержание

#2

Направляющая x 1

#1

Основная рама x 1

#4

Средняя опора x 1

#7

Педаль x 2

#9

Седло

#19

#34

#32

Стопорный штифт x 1

#33

Ключ x 1

Болт с круглой головкой x 2

#49

Шайба x 2

Шестигранный

ключ 2

#46

Дисплей

Глухая гайка x 2

Ось педали x 1

3
