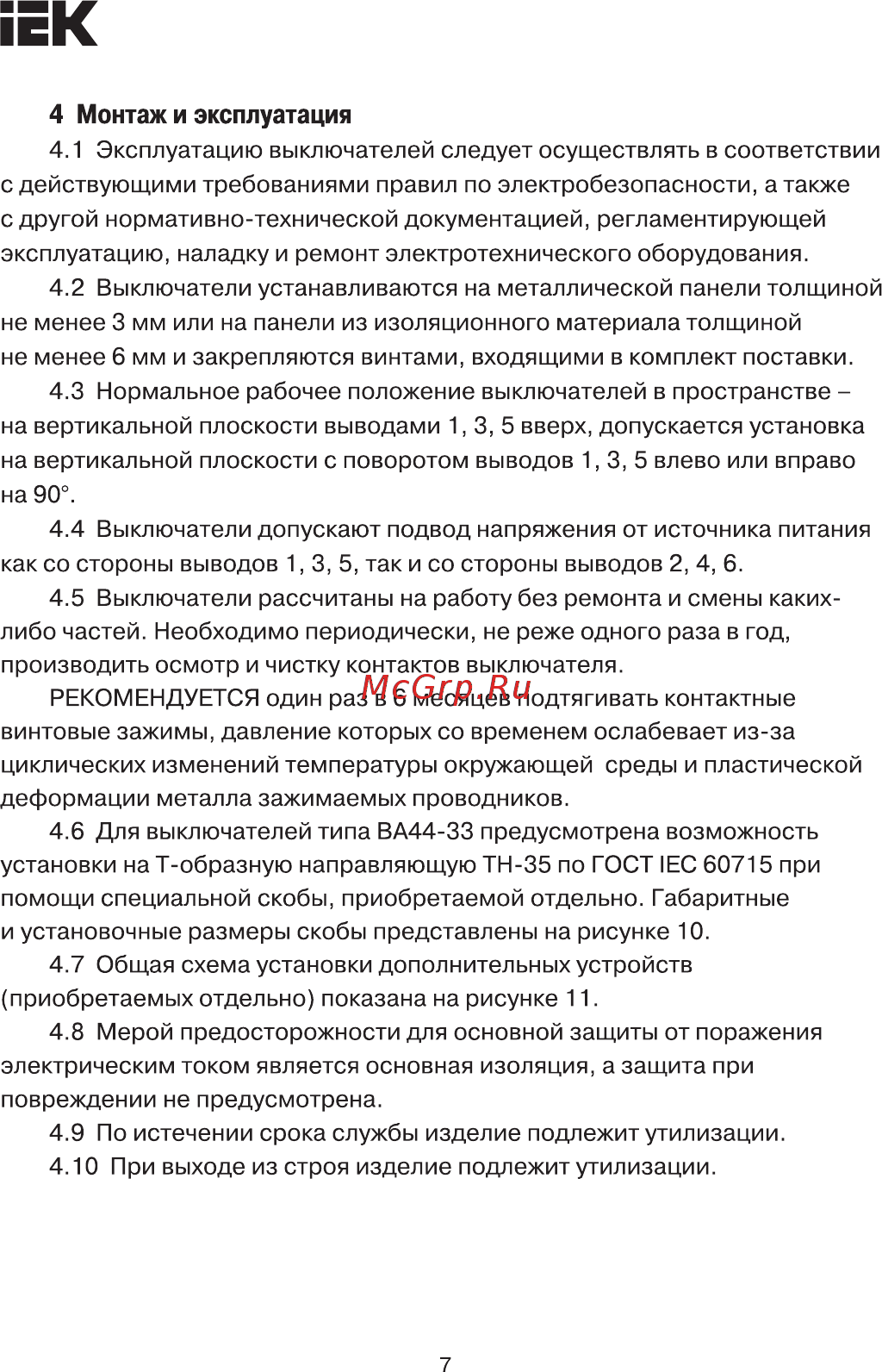

EK 4 Монтаж и эксплуатация 4 1 Эксплуатацию выключателей следует осуществлять в соответствии с действующими требованиями правил по электробезопасности а также с другой нормативно технической документацией регламентирующей эксплуатацию наладку и ремонт электротехнического оборудования 4 2 Выключатели устанавливаются на металлической панели толщиной не менее 3 мм или на панели из изоляционного материала толщиной не менее 6 мм и закрепляются винтами входящими в комплект поставки 4 3 Нормальное рабочее положение выключателей в пространстве на вертикальной плоскости выводами 1 3 5 вверх допускается установка на вертикальной плоскости с поворотом выводов 1 3 5 влево или вправо на 90 4 4 Выключатели допускают подвод напряжения от источника питания как со стороны выводов 1 3 5 так и со стороны выводов 2 4 6 4 5 Выключатели рассчитаны на работу без ремонта и смены какихлибо частей Необходимо периодически не реже одного раза в год производить осмотр и чистку контактов выключателя РЕКОМЕНДУЕТСЯ один раз в 6 месяцев подтягивать контактные винтовые зажимы давление которых со временем ослабевает из за циклических изменений температуры окружающей среды и пластической деформации металла зажимаемых проводников 4 6 Для выключателей типа ВА44 33 предусмотрена возможность установки на Т образную направляющую ТН 35 по ГОСТ IЕС 60715 при помощи специальной скобы приобретаемой отдельно Габаритные и установочные размеры скобы представлены на рисунке 10 4 7 Общая схема установки дополнительных устройств приобретаемых отдельно показана на рисунке 11 4 8 Мерой предосторожности для основной защиты от поражения электрическим током является основная изоляция а защита при повреждении не предусмотрена 4 9 По истечении срока службы изделие подлежит утилизации 4 10 При выходе из строя изделие подлежит утилизации 7
