16
Приложение
A Фаза IT Трансформатор 50% TS Разъем для выносного
термостата
N Нейтраль LT Термостат 200°С R Реле
Е Земля PL Контрольная лампочка CP Конденсатор
DS Соленоид МS Выключатель М Мотор
FT Термостат 50°С PC Фотодатчик
Приложение

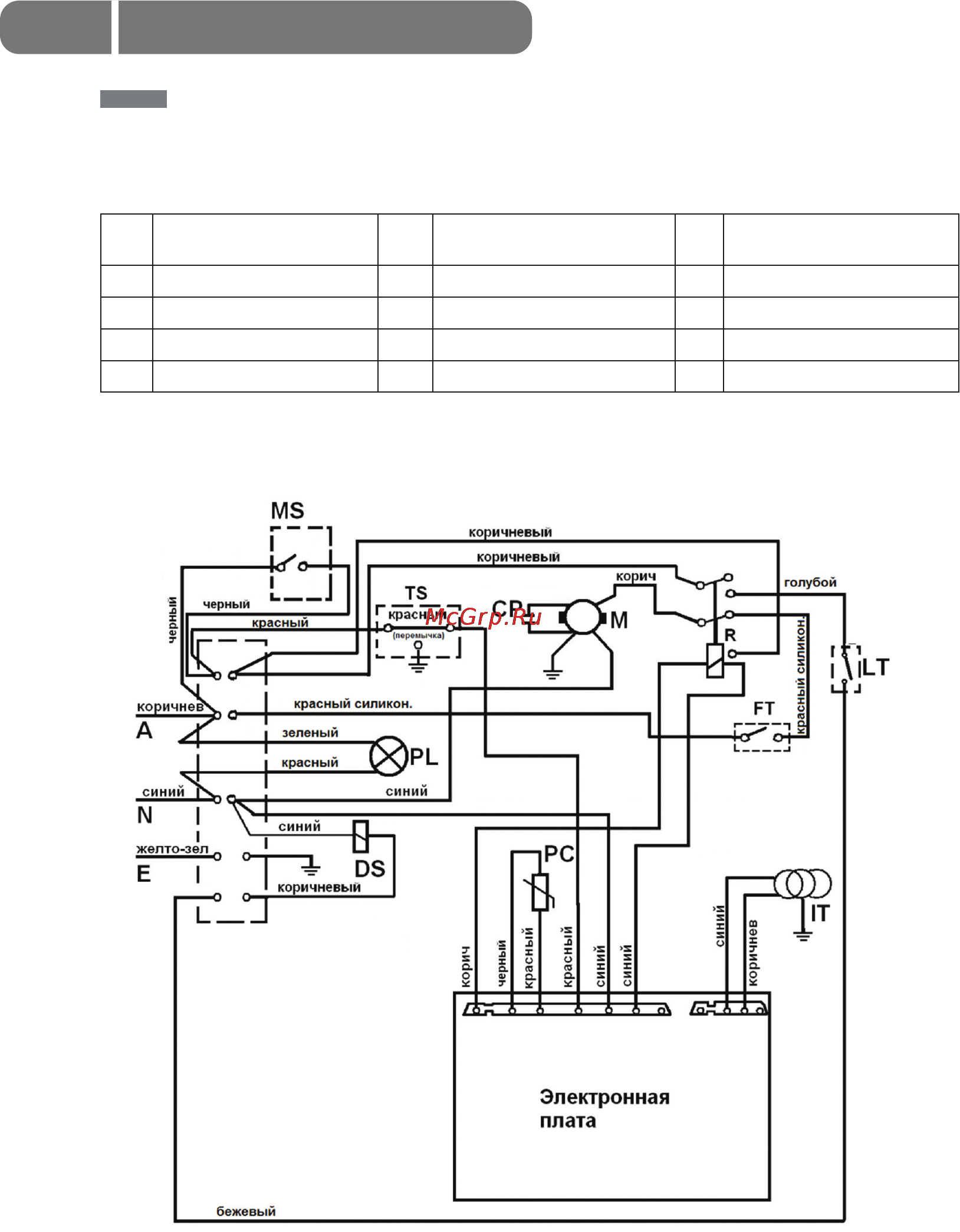

Электрическая схема принципиальная
