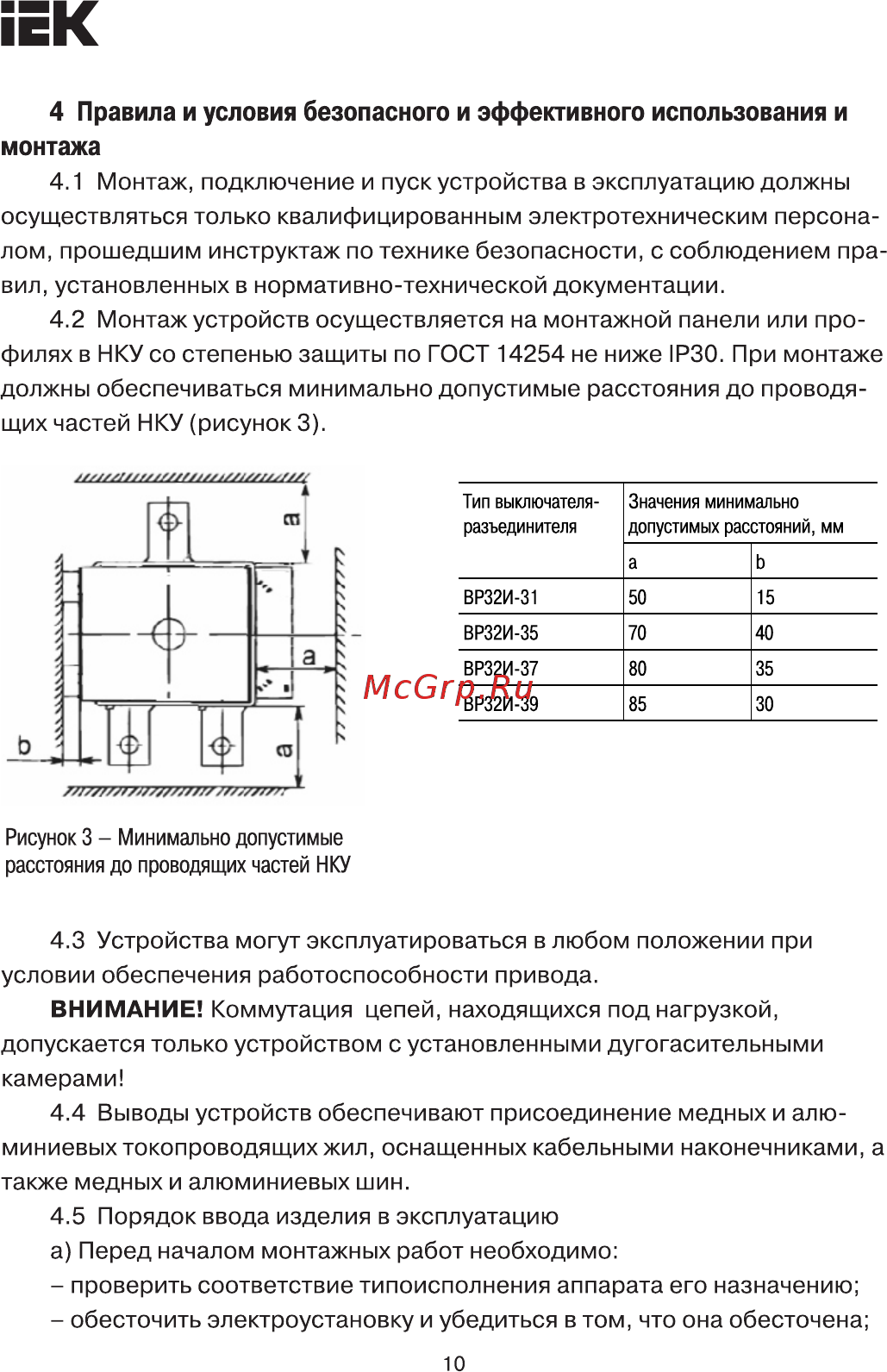

![Iek ВР32И-35В71250 250А [10/13] Страница 10](/views2/1488529/page10/bga.png)
Содержание
- Ваниям гост р 50030 мэк 60947 3 1
- Вр32и хх x x x x x x 1
- Выключатели разъединители вр32и на одно и два направления 1
- Выключатели разъединители типа вр32и на одно и два направле 1
- Назначение и область применения 1
- Напряжением до 690 в и частотой 50 гц устройства соответствуют требо 1
- Ния пропускания и отключения цепей переменного тока с номинальным 1
- Ния товарного знака iек далее устройства предназначены для включе 1
- Руководство по эксплуатации 1
- Страница 1 1
- Структура идентификационного обозначения 1
- Высота над уровнем моря не более 2000 м относительная влажность 50 при температуре плюс 40 с 2
- Группа механического исполнения м3 по гост 17516 климатическое исполнение и категория размещения ухлз по гост 15150 2
- Допускается использование устройств при относительной влажности 90 2
- И температуре плюс 20 с 2
- Основные характеристики 2
- Плюс 45 с 2
- Страница 2 2
- Таблица 1 2
- Технические характеристики устройств представлены в таблице 1 2
- Условия эксплуатации диапазон рабочих температур окружающего воздуха от минус 60 до 2
- Страница 3 3
- Страница 4 4
- Страница 5 5
- Страница 6 6
- Таблица 2 6
- Страница 7 7
- Таблица 2 продолжение 7
- Страница 8 8
- Комплектность 9
- Комплектность устройств приведена в таблице 3 9
- Страница 9 9
- Таблица 3 9
- Внимание 10
- Страница 10 10
- Страница 11 11
- Ваться в оболочки соответствующие гост 32127 12
- Вителя снимается ответственность за дальнейшую безопасную эксплуата 12
- Влаги 12
- Действующими требованиями правил по электробезопасности а также 12
- Другой нормативно технической документации регламентирующей 12
- По истечении установленного срока службы с предприятия изгото 12
- По способу защиты человека от поражения электрическим током 12
- Помещениях с естественной вентиляцией при температуре окружающего 12
- При выходе из строя устройство подлежит замене и утилизации 12
- Разъединителей от механических повреждений загрязнения и попадания 12
- Срок службы устройства 10 лет 12
- Страница 12 12
- Таблица 4 12
- Транспорта обеспечивающим предохранение упакованных выключателей 12
- Транспортирование устройств в части воздействия механических 12
- Транспортирование устройств допускается любым видом крытого 12
- Требования безопасности 12
- Условия транспортирования хранения и утилизации 12
- Устройства соответствуют классу i по гост iec 61140 и должны устанавли 12
- Факторов осуществляется по группе с и ж гост 23216 климатических 12
- Факторов по группе 4 ж2 гост 15150 12
- Хранение устройств осуществляют в упаковке изготовителя в 12
- Цию устройств 12
- Эксплуатацию наладку и ремонт электротехнического оборудования 12
- Эксплуатацию устройств осуществляют в соответствии с 12
- Страница 13 13
Похожие устройства
- Iek ВР32И-35В71250 250А Схема подключения
- Iek ВР32И-37A31240 400А Габаритный Чертеж
- Iek ВР32И-37A31240 400А Руководство По Эксплуатации
- Iek ВР32И-37A31240 400А Схема подключения
- Iek ВР32И-37A71240 400А Габаритный Чертеж
- Iek ВР32И-37A71240 400А Руководство По Эксплуатации
- Iek ВР32И-37A71240 400А Схема подключения
- Iek ВР32И-37А30220 400А Габаритный Чертеж
- Iek ВР32И-37А30220 400А Руководство По Эксплуатации
- Iek ВР32И-37А30220 400А Схема подключения
- Iek ВР32И-37А70220 400А Габаритный Чертеж
- Iek ВР32И-37А70220 400А Руководство По Эксплуатации
- Iek ВР32И-37А70220 400А Схема подключения
- Iek ВР32И-37В31250 400А Габаритный Чертеж
- Iek ВР32И-37В31250 400А Руководство По Эксплуатации
- Iek ВР32И-37В31250 400А Схема подключения
- Iek ВР32И-37В71250 400А Габаритный Чертеж
- Iek ВР32И-37В71250 400А Руководство По Эксплуатации
- Iek ВР32И-37В71250 400А Схема подключения
- Iek ВР32И-39A30220 630А Габаритный Чертеж
ЕК 4 Правила и условия безопасного и эффективного использования и монтажа 4 1 Монтаж подключение и пуск устройства в эксплуатацию должны осуществляться только квалифицированным электротехническим персона лом прошедшим инструктаж по технике безопасности с соблюдением пра вил установленных в нормативно технической документации 4 2 Монтаж устройств осуществляется на монтажной панели или про филях в НКУ со степенью защиты по ГОСТ 14254 не ниже 1Р30 При монтаже должны обеспечиваться минимально допустимые расстояния до проводя щих частей НКУ рисунок3 Тип выключателя Значения минимально разъединителя допустимых расстояний мм ВР32И 31 50 15 ВР32И 35 70 40 ВР32И 37 80 35 ВР32И 39 85 30 а Рисунок 3 Минимально допустимые расстояния до проводящих частей НКУ 4 3 Устройства могут эксплуатироваться в любом положении при условии обеспечения работоспособности привода ВНИМАНИЕ Коммутация цепей находящихся под нагрузкой допускается только устройством с установленными дугогасительными камерами 4 4 Выводы устройств обеспечивают присоединение медных и алю миниевых токопроводящих жил оснащенных кабельными наконечниками а также медных и алюминиевых шин 4 5 Порядок ввода изделия в эксплуатацию а Перед началом монтажных работ необходимо проверить соответствие типоисполнения аппарата его назначению обесточить электроустановку и убедиться в том что она обесточена ю Ь
