3. Проверка воздухоочистителя
Проверьте фильтрующий элемент, и убедитесь в его чистоте и работоспособности.

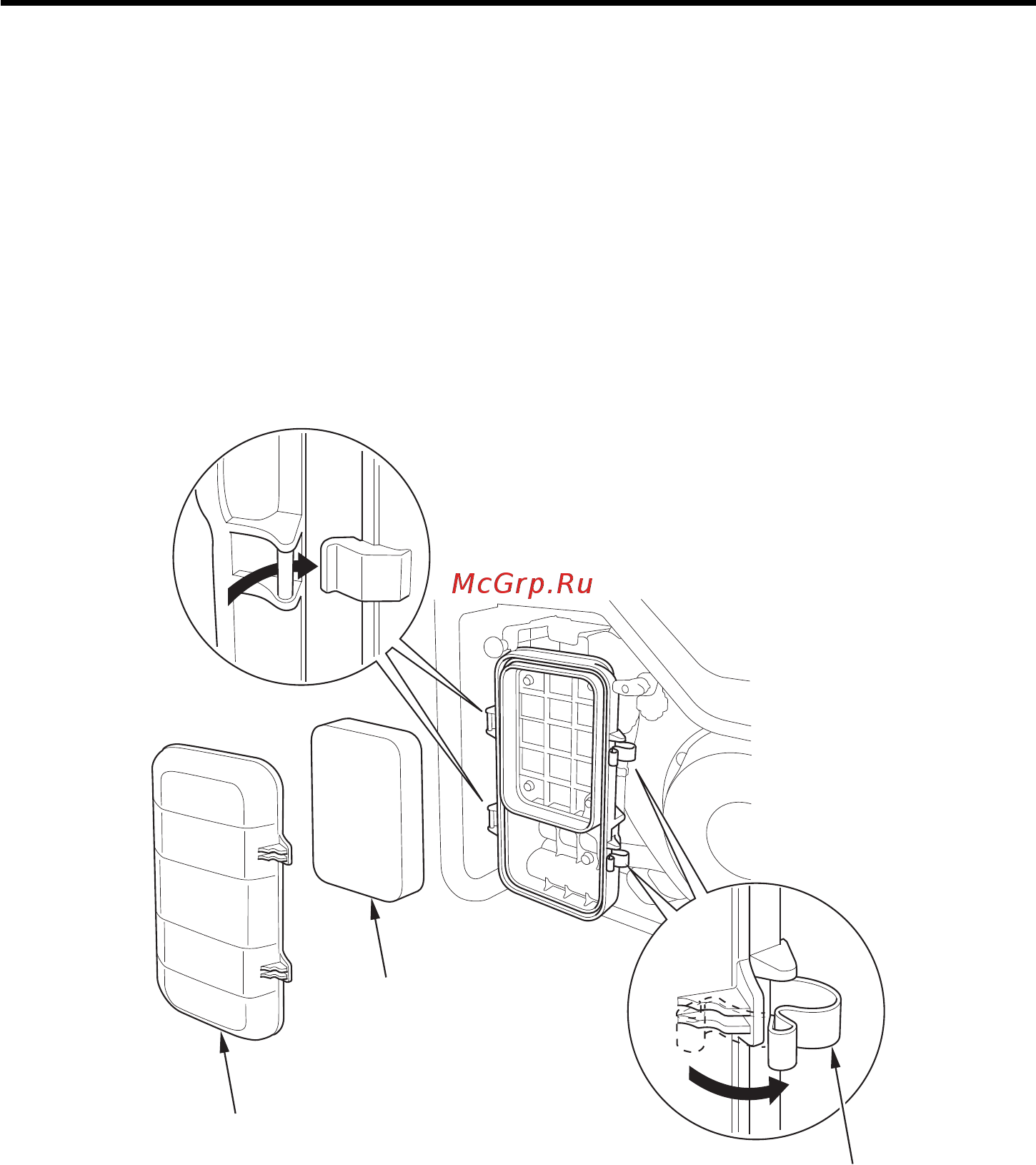

Отстегните два фиксатора, снимите крышку воздухоочистителя, извлеките фильтрующий
элемент.
При необходимости проведите чистку или замену фильтрующего элемента (см. стр. 41).
ВНИМАНИЕ:
Эксплуатация двигателя без фильтрующего элемента воздухоочистителя запрещена.
При отсутствии воздушного фильтра в двигатель через карбюратор будут поступать за-
грязняющие вещества (грязь, пыль), что приведет к преждевременному износу деталей
двигателя.
ФИЛЬТРУЮЩИЙ ЭЛЕМЕНТ
ВОЗДУХООЧИСТИТЕЛЯ
КРЫШКА ВОЗДУХООЧИСТИТЕЛЯ
ФИКСАТОР
