Honda ECT 7000P [22/28] Электрические схемы
![Honda ECT 7000P [22/28] Электрические схемы](/views2/1488730/page22/bg16.png)
22

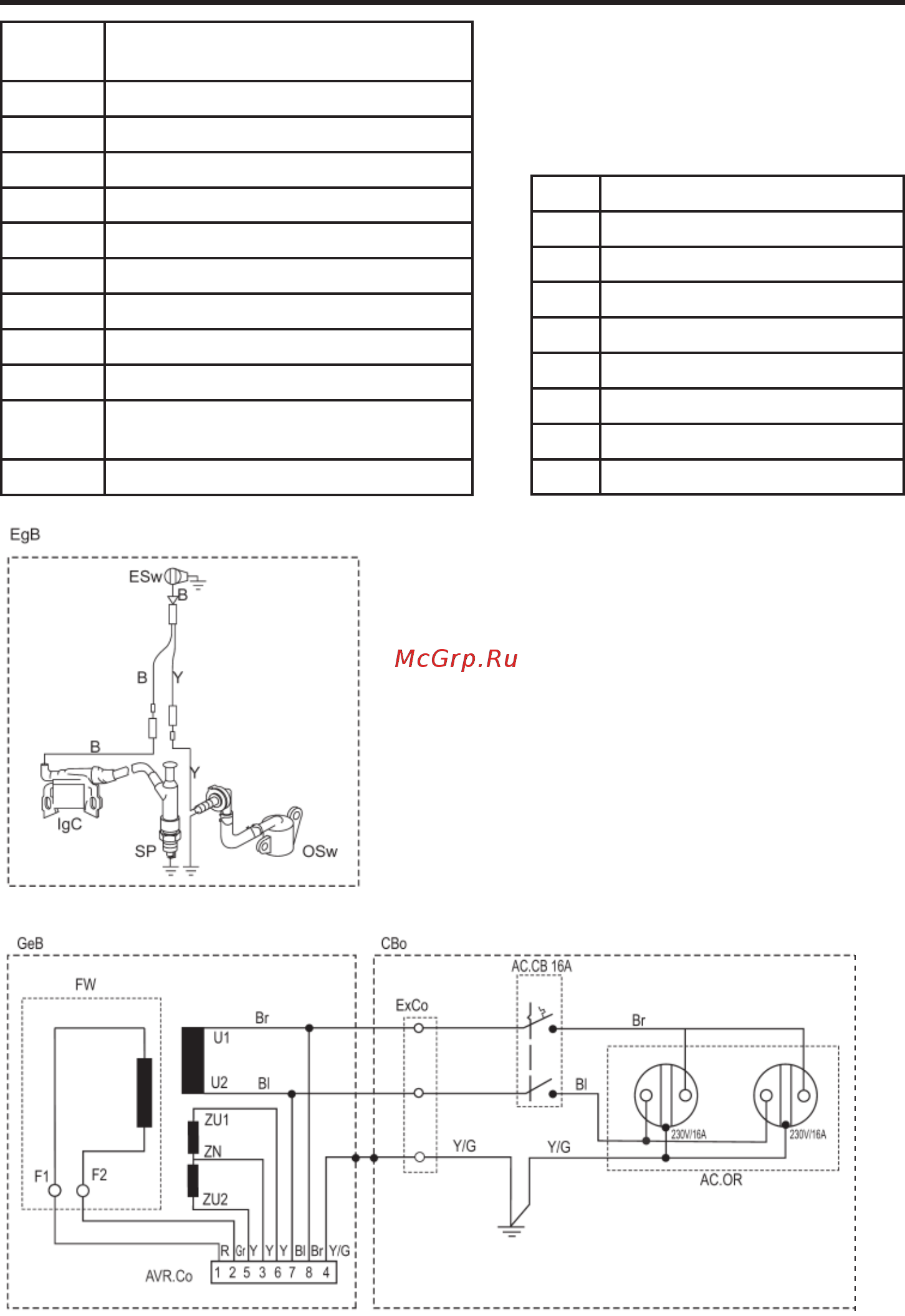

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ
AC.CB Предохранитель цепи переменного
тока
AC.OR Розетка цепи переменного тока
AVR.Co Разъем регулятора напряжения
CBo Блок управления
EgB Блок цилиндров
ESw Выключатель двигателя
ExCo Разъем передней карты
FW Обмотка возбуждения
GeB Узел миниэлектростанции
IgC Катушка зажигания
OSw Датчик системы предупреждения о
низком давлении масла
SP Свеча зажигания
B ЧЕРНЫЙ
Bl СИНИЙ
Br КОРИЧНЕВЫЙ
G ЗЕЛЕНЫЙ
Gr СЕРЫЙ
R КРАСНЫЙ
W БЕЛЫЙ
Y ЖЕЛТЫЙ
Y/G ЖЕЛТО-ЗЕЛЕНЫЙ
