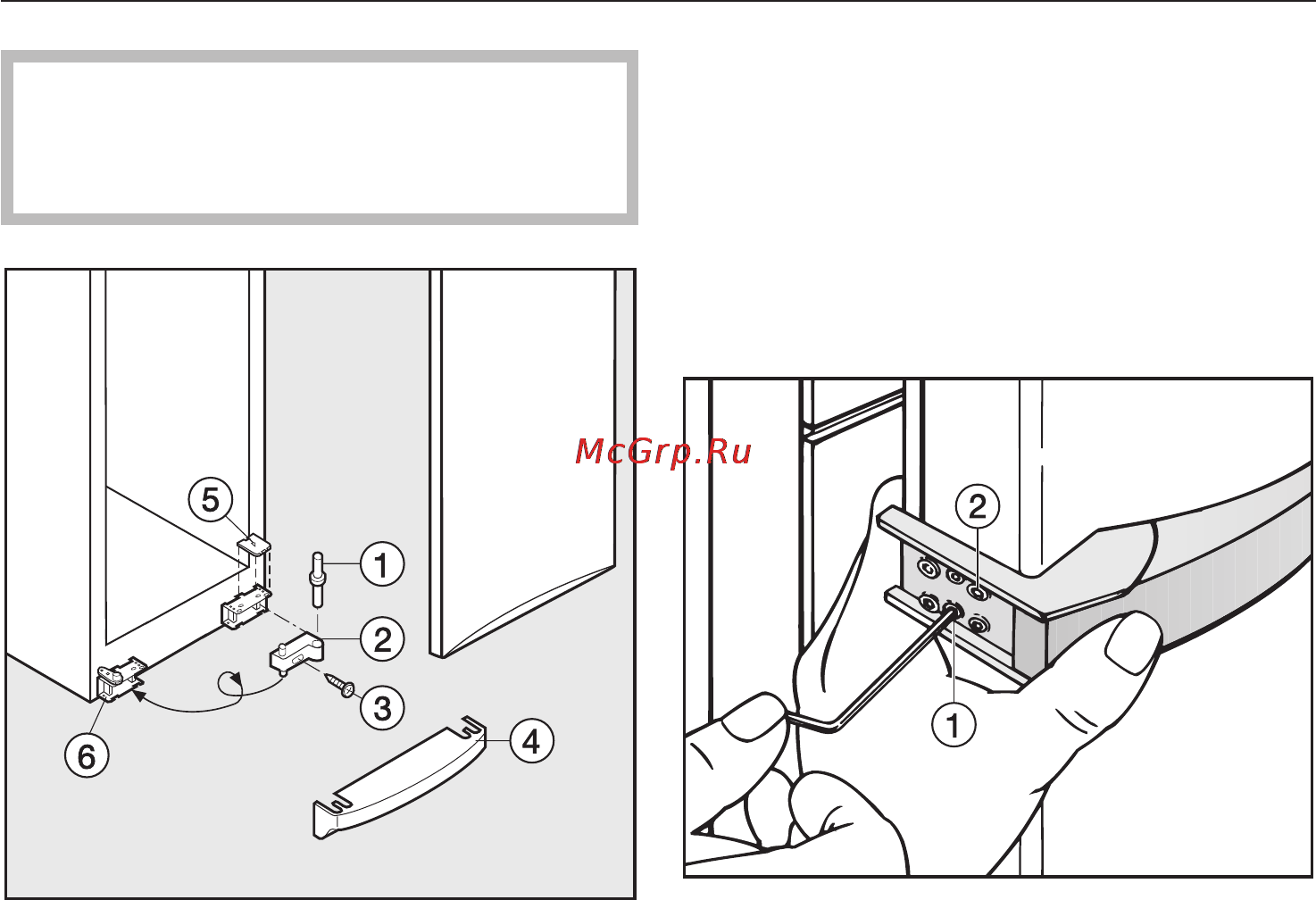

Ha следующем рисунке нижняя
дверца изображена незакрытой,
чтобы лучше показать ход работ.
^ Поверните подшипник дверцы b на
180°, вытащите ось подшипника a и
установите ее наоборот.
^ Установите обе детали в кронштейн
подшипника f. Для этого вставьте
ось a через кронштейн f в под
-
шипник дверцы b, поверните под
-
шипник и предварительно закрепи
-
те шурупом c.
^
Выровняйте нижнюю дверцу холо
-
дильника через продольный паз в
кронштейне f относительно кор
-
пуса прибора. Затем затяните шуруп
c.
^
Насадите цокольную панель d и за
-
двиньте ee в пазы.
^
Насадите деталь облицовки e при
открытой нижней дверце впереди
на цокольную панель и задвиньте
ee в паз.
Монтаж ручек:
^
Сначала приверните ручки на про
-
тивоположной стороне неплотно.
Крепежная пластина должна плотно
прилегать к корпусу дверцы. Если это
не так, то
^ вверните оба предварительно
смонтированных установочных вин-
та a с помощью прилагаемого клю-
ча с шестигранником до упора.
^
Затяните шурупы b до отказа.
^
Задвиньте боковую деталь ручки в
направлении от прибора на направ
-
ляющую крепежной пластины до
четкой фиксации.
