3. Для начала импортирования найдите файл *.FLW и нажмите кнопку Open (открыть).
4. Чтобы просмотреть подробные результаты тестирования, дважды щелкните кнопкой мыши на
результатах теста.

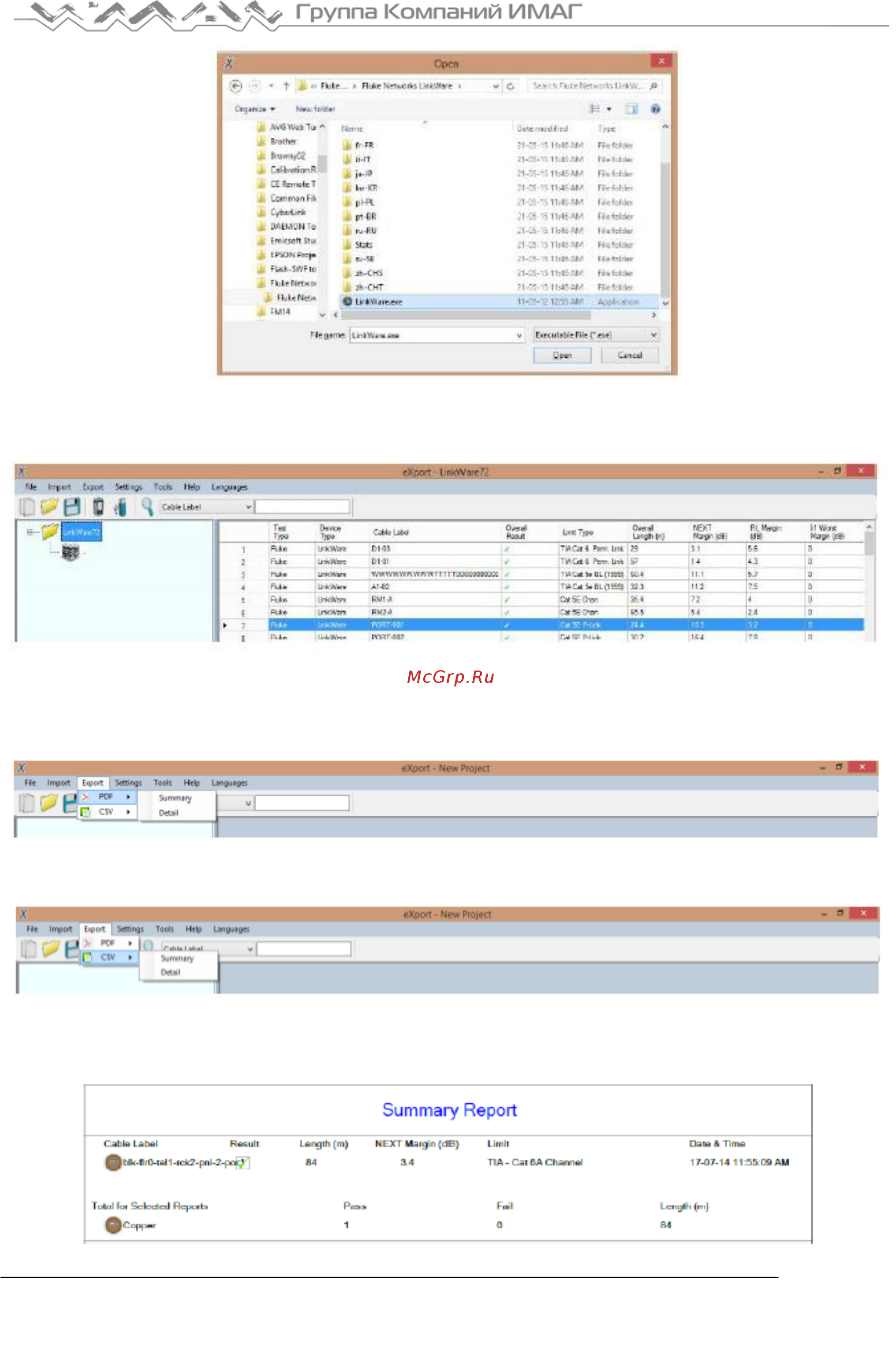

Экспортирование результатов тестирования
1. Чтобы экспортировать выбранные результаты тестирования в формате *.PDF, перейдите в раздел
Export (экспортировать) > PDF.
Для экспорта выбранного протокола испытаний в формате *.CSV перейдите на страницу Export
(экспортировать) > CSV.
Summary (основная информация) – Позволяет создать список результатов тестирования в общем
виде. Обычно используется для создания табличного отчета для всего проекта.
