EINEN KABELTEST DURCHFÜHREN

• Schalten Sie den CableMaster 600/650 ein.

• Schließen Sie ein Netzwerk-, Koaxial- oder Telefonkabel an denentsprechenden

Ausgang an der Oberseite des CableMaster 600/650 an.Warnung! Stecken Sie

niemals ein RJ11-Kabel direkt in den CableMaster 600/650.Ein Standard RJ11-Kabel

beschädigt die RJ45-Buchse desCableMaster 600/650. Verwenden Sie in diesem Fall

das im Lieferumfang des Cable-Master 600/650 enthaltene RJ-Testkabel (CA012).

• Drücken Sie die Eingabetaste, um in das Menü Kabeltest zu gelangen.

Der CableMaster 600/650 führt automasch einen Test durch, sobald das

MenüKabeltest aufgerufen wird.

• Zum Prüfen eines Koaxial- oder Telefonkabels drücken Sie die entsprechende Taste

für Koax oder Telefon.

• Wenn KEINE Remoteeinheit verwendet wird (Test mit nur einem angeschlossenen

Kabelende), ermielt der CableMaster 600/650 die Länge jedes Paares, prü auf

Unterbrechung, Kurzschluss oder Split-Pair Fehler. Hierbei wird die Konnekvität am

anderen Kabelende nicht geprü.

• Bei Verwenden einer Remoteeinheit schließen Sie diese am anderen Kabelende an.

• Zum Einstellen der NVP schließen Sie ein Kabel mit bekannter Länge an den

CableMaster 600/650 an und drücken die Auf/Ab/Links/Rechts-Pfeiltasten, um den

Wert der NVP zu vergrößern oder zu verkleinern. Mit den Links/Rechts-Pfeiltasten

wählen Sie NVP aus und verändern jeweils eine Stelle.

• Beim Anpassen der NVP drücken Sie die Taste Test so o, bis die Kabellänge

angezeigt wird.

• Zum Durchführen zusätzlicher Tests drücken Sie die grüne Tesaste oder die

Taste für den Loop-Modus (Dauertest).

• Zum Speichern eines Kabeltests drücken Sie die Taste mit dem Speichersymbol.

• Verwenden Sie die Pfeiltasten und die Eingabetaste, um die Kabeltest-Datei zu

benennen.

• Zum Speichern der Kabeltest-Datei drücken Sie die Taste Speichern.

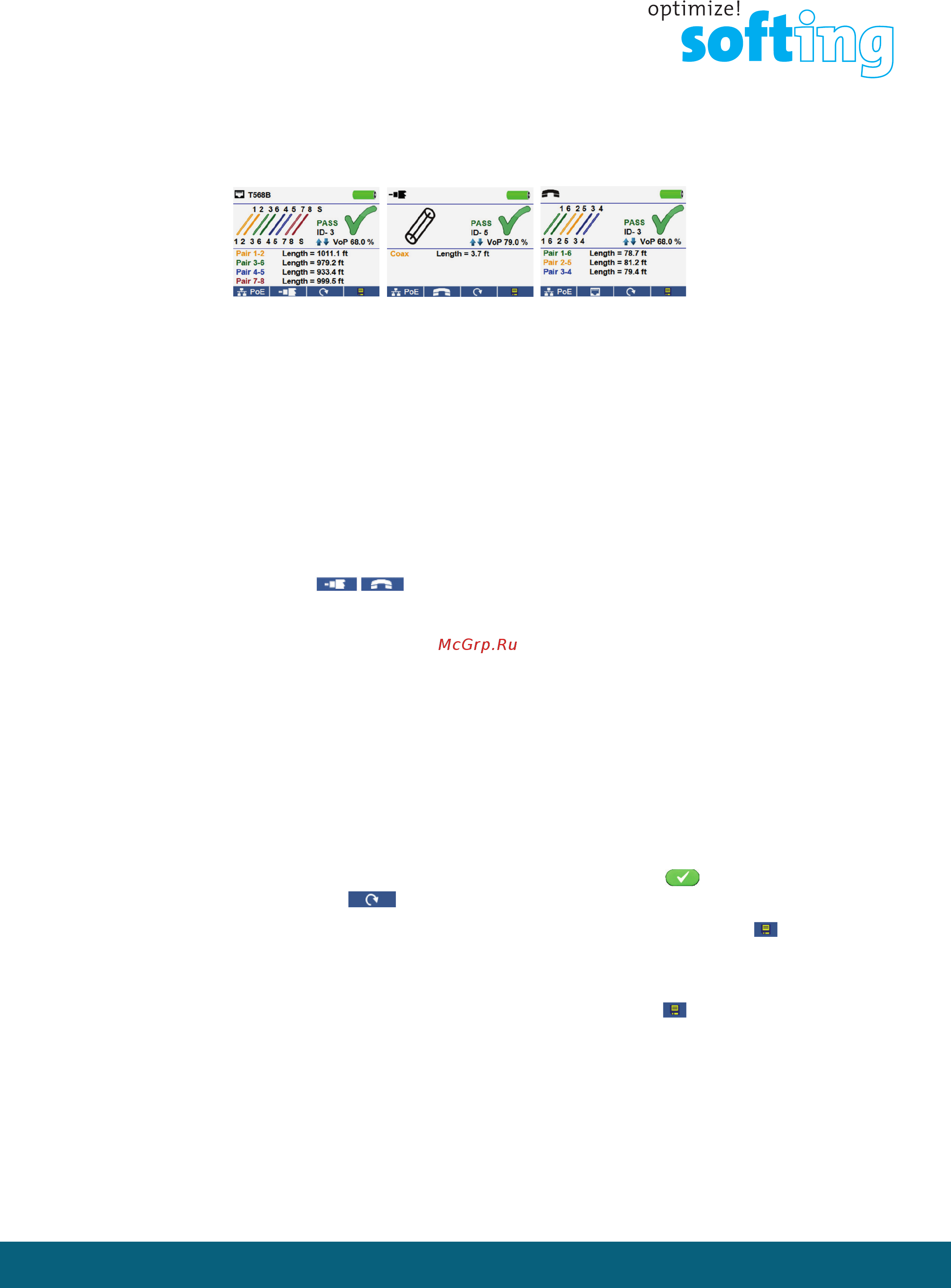

Netzwerk-Kabeltest

Koaxial-Kabeltest Telefon-Kabeltest
