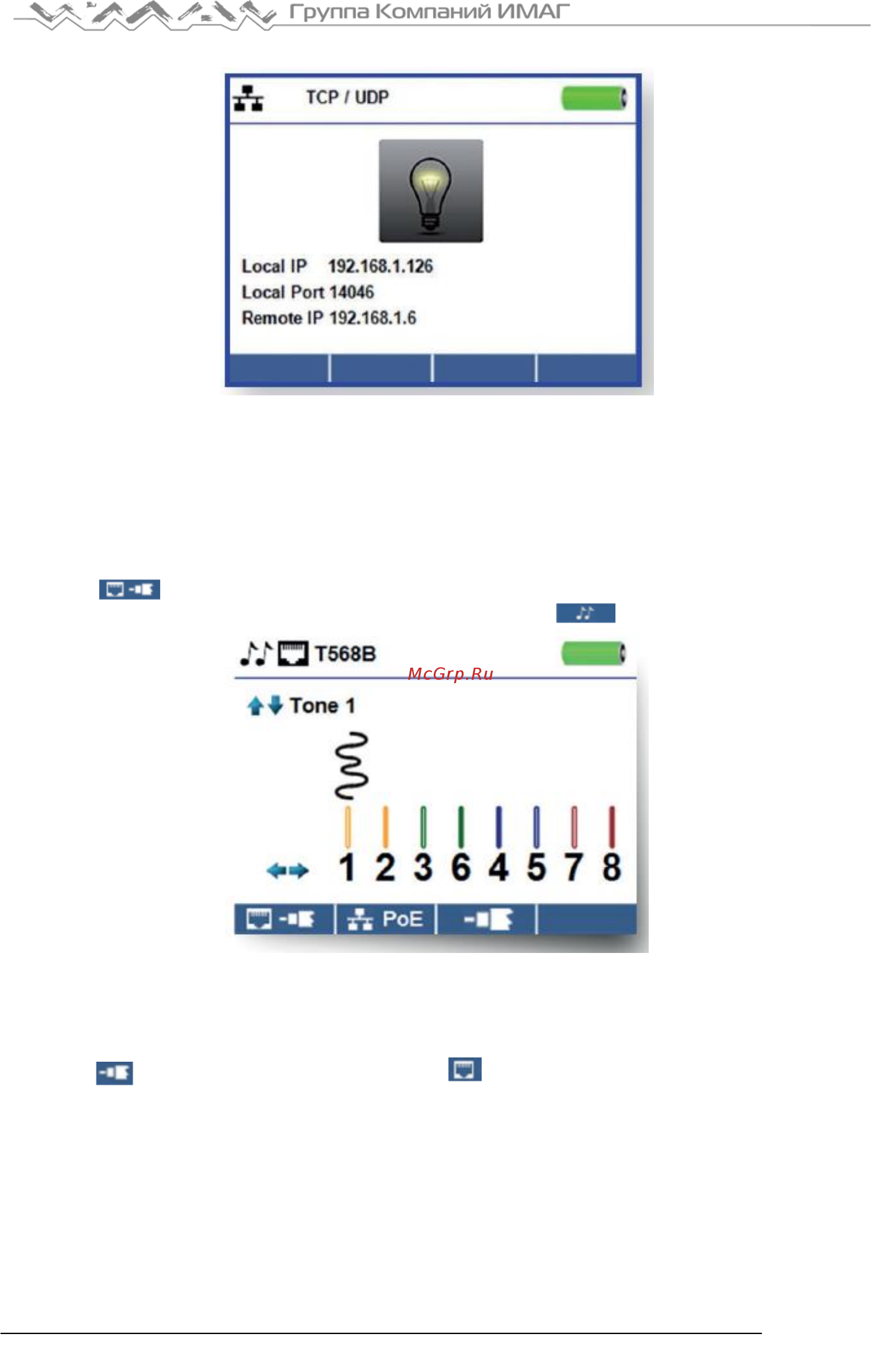

Тональный генератор

Генерация тональных сигналов используется для трассировки кабелей и поиска мест неисправностей по

звуку. Выбор этого режима приводит к тому, что тестер CableMaster 800/850 выдает в подключенный

кабель последовательность тональных сигналов. Для обнаружения тонального сигнала используется

специальный тональный пробник (приобретаемый отдельно). Обратитесь к разделу «Принадлежности».

 На главном экране нажмите кнопку ввода или нажмите многофункциональную кнопку тестирования

кабеля .

 Нажмите многофункциональную кнопку тонального генератора .

 При входе в меню тонального генератора тестер CableMaster 800/850 автоматически активирует

генератор тонального сигнала.

 Подключите кабель к любому разъему RJ45 или коаксиальному разъему, расположенным на верхней

стороне тестера CableMaster 800/850.

 Для переключения между сетевыми и коаксиальными кабелями нажимайте многофункциональную

кнопку для коаксиального кабеля или кнопку для RJ45..

 Для выбора характера тонального сигнала (с 1 по 4), нажимайте кнопки со стрелками,

направленными вверх и вниз.

 Чтобы выбрать контакт или пару для подачи тонального сигнала, нажимайте кнопки со стрелками,

направленными влево или вправо.

 С помощью тонального пробника отслеживайте звуковой сигнал вдоль кабеля или ищите его на

конце кабеля.
