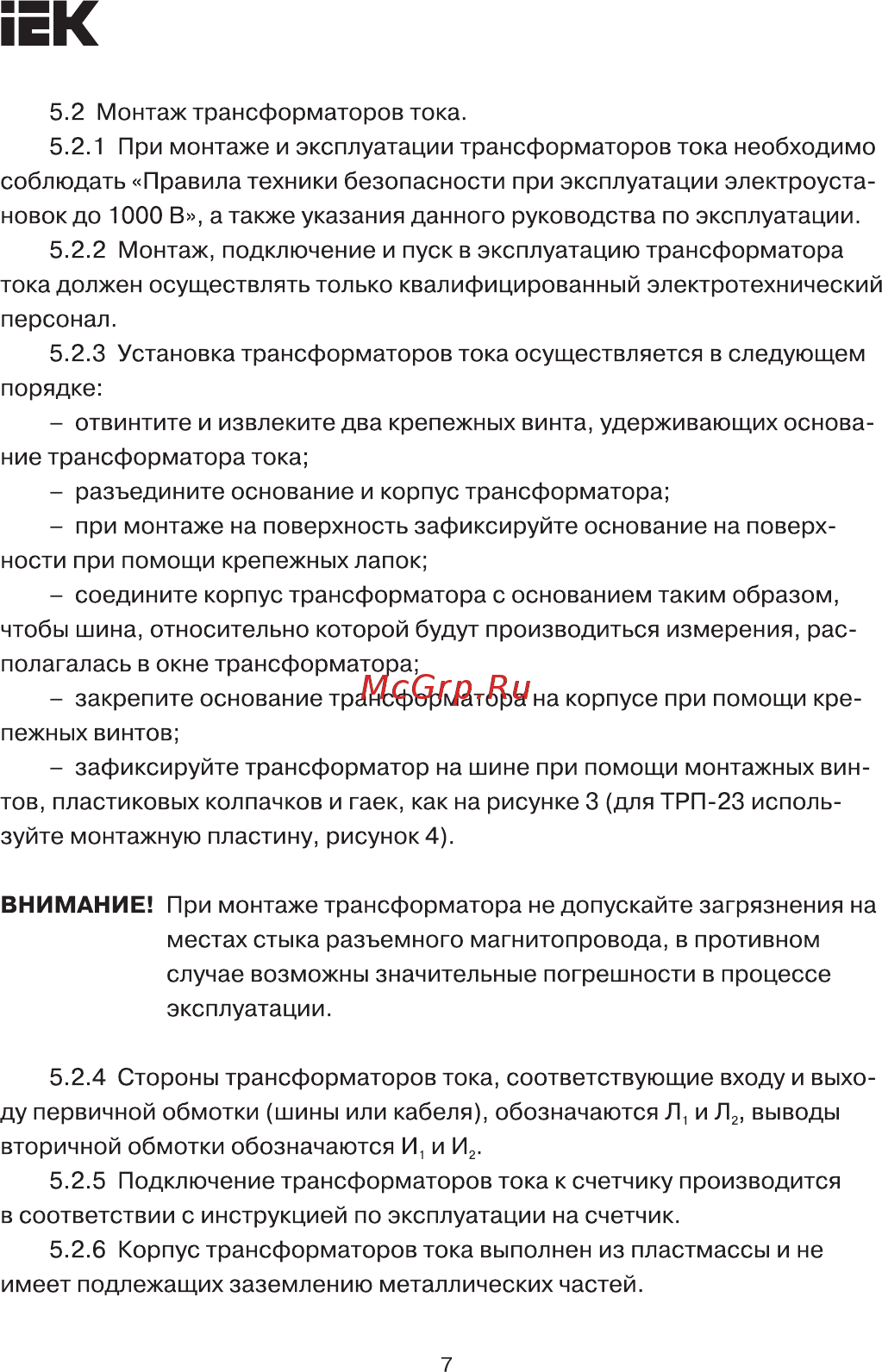

ЕК 5 2 Монтаж трансформаторов тока 5 2 1 При монтаже и эксплуатации трансформаторов тока необходимо соблюдать Правила техники безопасности при эксплуатации электроуста новок до 10ОО В а также указания данного руководства по эксплуатации 5 2 2 Монтаж подключение и пуск в эксплуатацию трансформатора тока должен осуществлять только квалифицированный электротехнический персонал 5 2 3 Установка трансформаторов тока осуществляется в следующем порядке отвинтите и извлеките два крепежных винта удерживающих основа ние трансформатора тока разъедините основание и корпус трансформатора при монтаже на поверхность зафиксируйте основание на поверх ности при помощи крепежных лапок соедините корпус трансформатора с основанием таким образом чтобы шина относительно которой будут производиться измерения рас полагалась в окне трансформатора закрепите основание трансформатора на корпусе при помощи кре пежных винтов зафиксируйте трансформатор на шине при помощи монтажных вин тов пластиковых колпачков и гаек как на рисунке 3 для ТРП 23 исполь зуйте монтажную пластину рисунок 4 ВНИМАНИЕ При монтаже трансформатора не допускайте загрязнения на местах стыка разъемного магнитопровода в противном случае возможны значительные погрешности в процессе эксплуатации 5 2 4 Стороны трансформаторов тока соответствующие входу и выхо ду первичной обмотки шины или кабеля обозначаются Л и Л2 выводы вторичной обмотки обозначаются И и И2 5 2 5 Подключение трансформаторов тока к счетчику производится в соответствии с инструкцией по эксплуатации на счетчик 5 2 6 Корпус трансформаторов тока выполнен из пластмассы и не имеет подлежащих заземлению металлических частей 7
