13
Приложение 1
Приложение 1

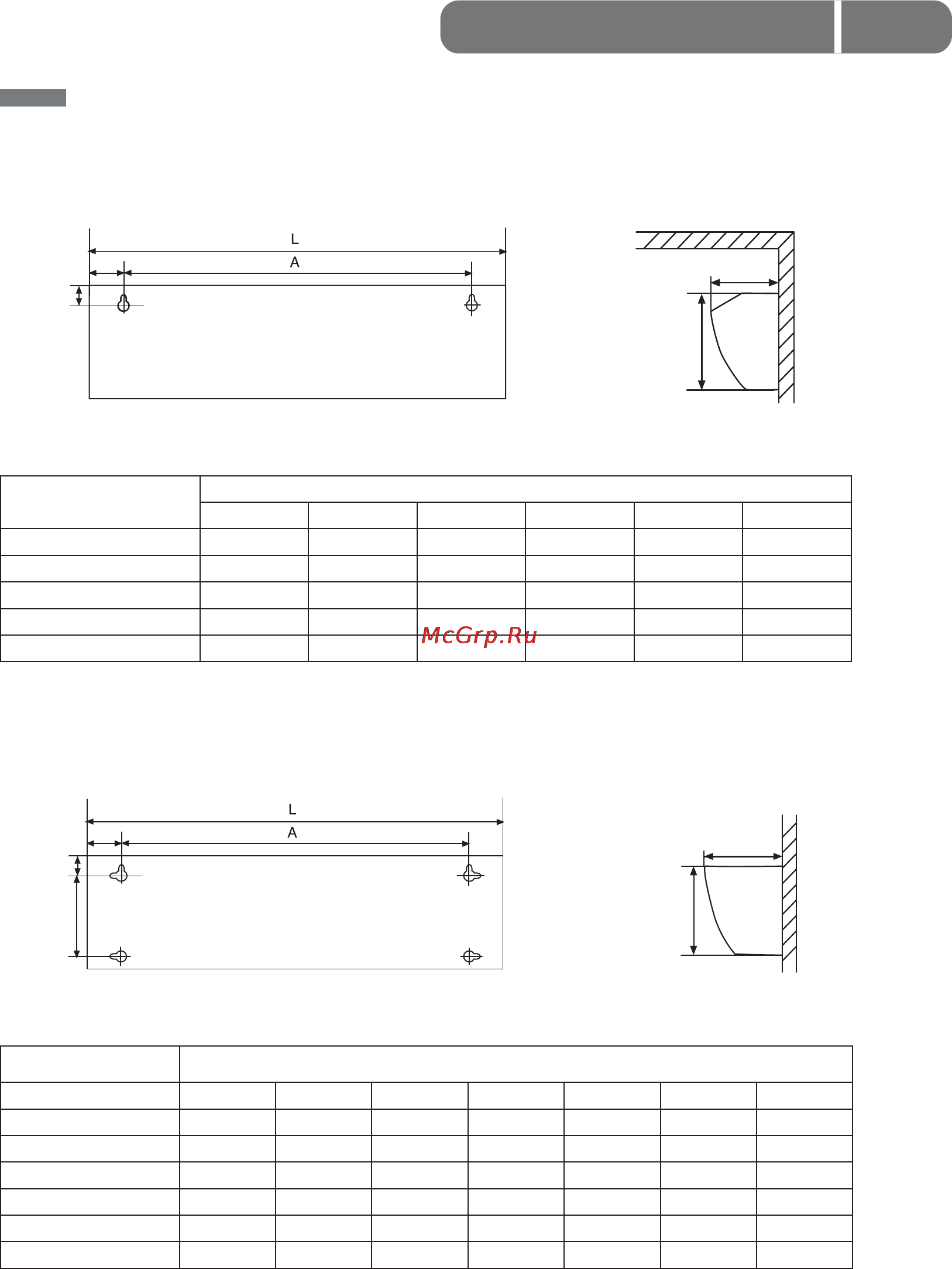

Установочные размеры завес
Схема задней пластины завес для горизонтальной установки
B
C
E
F
Рис. 1. Рис. 2.
Модель Размеры, мм
L A B C E F
BHC-3.000SB 580 420 80 30 135 190
BHC-5.000SB 800 640 80 30 135 190
BHC-6.000SR 1085 995 45 30 135 190
BHC-9.000SR 1570 1480 45 30 135 190
BHC-3.000TR 810 720 45 30 135 210
Минимальное расстояние от потолка до верхней плоскости завесы – 100 мм.
Схема задней пластины завес для горизонтальной или вертикальной установки
B
D C
E
F
Рис. 3. Рис. 4.
Модель Размеры, мм*
L A B C D E F
BHC-6.000TR 1030 900 65 40 150 220 245
BHC-9.000TR 1440 1340 50 40 150 200 210
BHC-9.001TR 1500 1360 65 40 150 220 245
BHC-12.000TR 1950 1820 65 40 150 220 245
BHC-18.000TR 1950 1820 65 40 150 220 245
BHC-24.000TR 1950 1820 65 40 150 220 245
