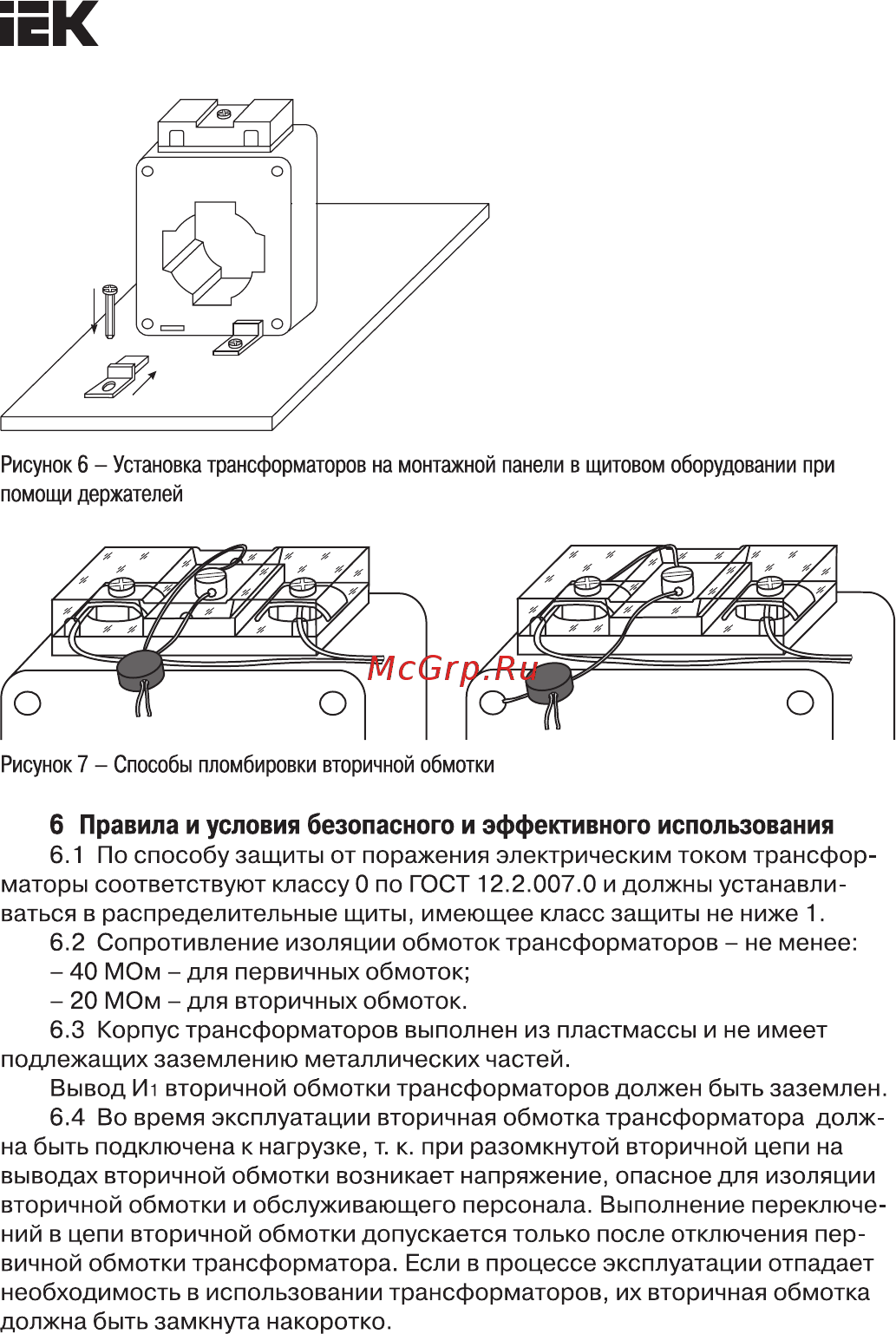

ЕК Рисунок 6 Установка трансформаторов на монтажной панели в щитовом оборудовании при помощи держателей Рисунок 7 Способы пломбировки вторичной обмотки 6 Правила и условия безопасного и эффективного использования 6 1 По способу защиты от поражения электрическим током трансфор маторы соответствуют классу 0 по ГОСТ 12 2 007 0 и должны устанавли ваться в распределительные щиты имеющее класс защиты не ниже 1 6 2 Сопротивление изоляции обмоток трансформаторов не менее 40 МОм для первичных обмоток 20 МОм для вторичных обмоток 6 3 Корпус трансформаторов выполнен из пластмассы и не имеет подлежащих заземлению металлических частей Вывод И1 вторичной обмотки трансформаторов должен быть заземлен 6 4 Во время эксплуатации вторичная обмотка трансформатора долж на быть подключена к нагрузке т к при разомкнутой вторичной цепи на выводах вторичной обмотки возникает напряжение опасное для изоляции вторичной обмотки и обслуживающего персонала Выполнение переключе ний в цепи вторичной обмотки допускается только после отключения пер вичной обмотки трансформатора Если в процессе эксплуатации отпадает необходимость в использовании трансформаторов их вторичная обмотка должна быть замкнута накоротко
