Стр. 4 из 6

1. Тональный сигнал низкой частоты 1

2. Тональный сигнал низкой частоты 2

3. Тональный сигнал высокой частоты 1

4. Тональный сигнал высокой частоты 2

5. Функция «идентификации порта» частота импульса 1

6. Функция «идентификации порта» частота импульса 2

7. Функция «идентификации порта» частота импульса 3

8. Тест на обнаружение короткого замыкания в линии

9. Выключено

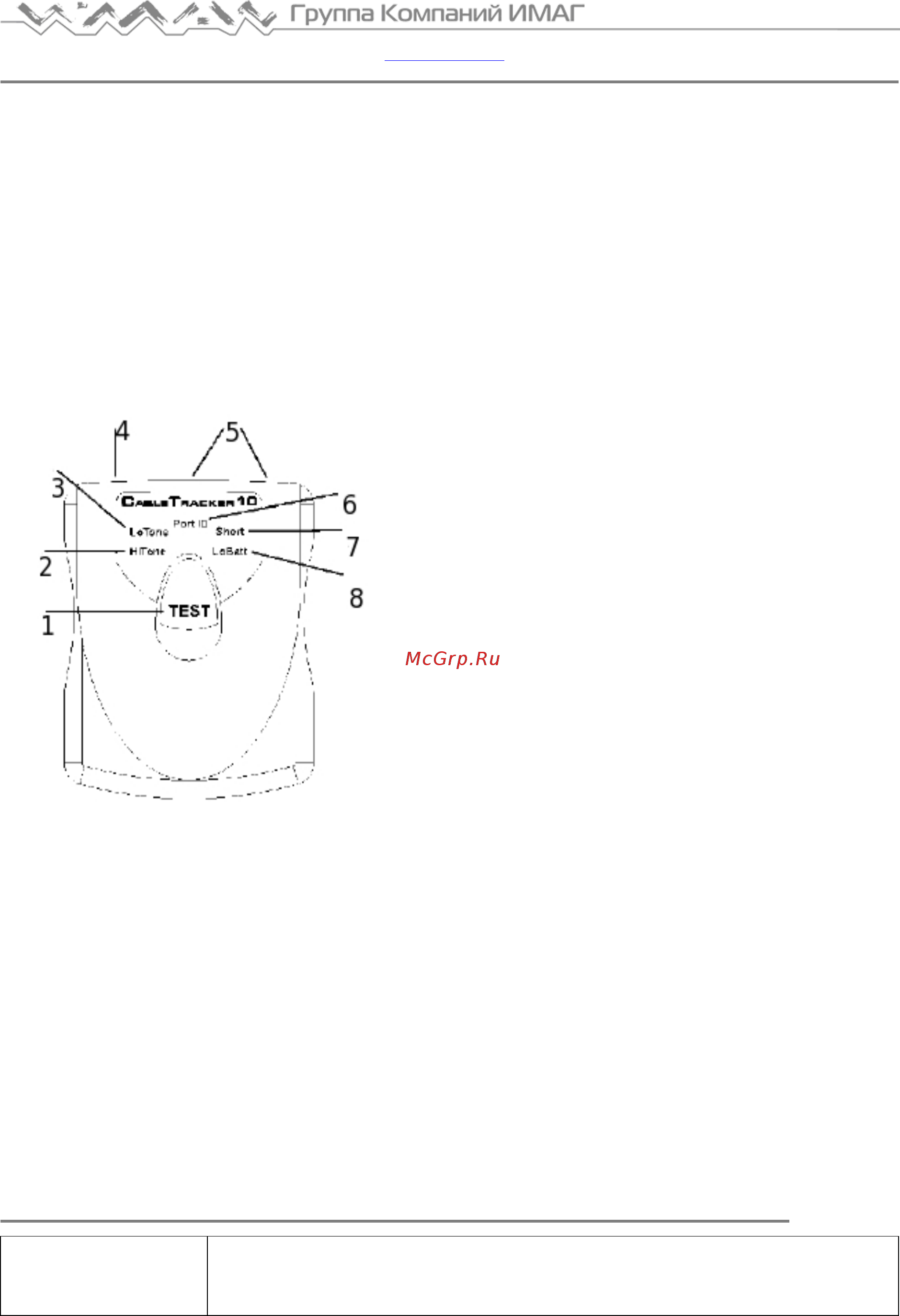

1 – кнопка тестирования;

2 – тональный сигнал низкой частоты;

3 – тональный сигнал высокой частоты;

4 – модульный разъём RJ-45;

5 - разъёмы для тестовых проводов;

6 – индикатор идентификации порта коммутатора;

7 – индикатор обнаружения короткого замыкания в

линии;

8 – индикатор низкого уровня заряда батареи;

ТРАССИРОВКА КАБЕЛЯ

Подключите генератор к исследуемому кабелю или розетке, нажатием кнопки TEST

выберите “LoTone” или “HiTone”. Для включения индуктивного щупа CT15 нажмите и

удерживайте кнопку. Поднесите щуп к предполагаемому месту нахождения кабеля. Чем

меньше расстояние от кабеля до щупа, тем больше будет уровень принимаемого от

генератора сигнала тональной частоты. Звуковой сигнал будет максимально громким, при

поднесении наконечника

щупа к надлежащему кабелю или к дальнему концу линии.

Громкость можно отрегулировать, повернув дисковый переключатель, размещенный над

кнопкой. Горящий красный светодиод показывает, что прибор включен, и батарея заряжена.
