Если в сети не обнаружено напряжение, которое по своему значению превосходило бы 18 В ,

LanMaster 26 тестирует порт VoIP. При получении сигналов соединения VoIP, сообщение об

этом передается обратно к порту. Индикатор прибора светится непрерывно зеленым или

красным цветом при тех же уровнях напряжения,которые соответствуют вышеописанным

напряжениям, порта PoE.

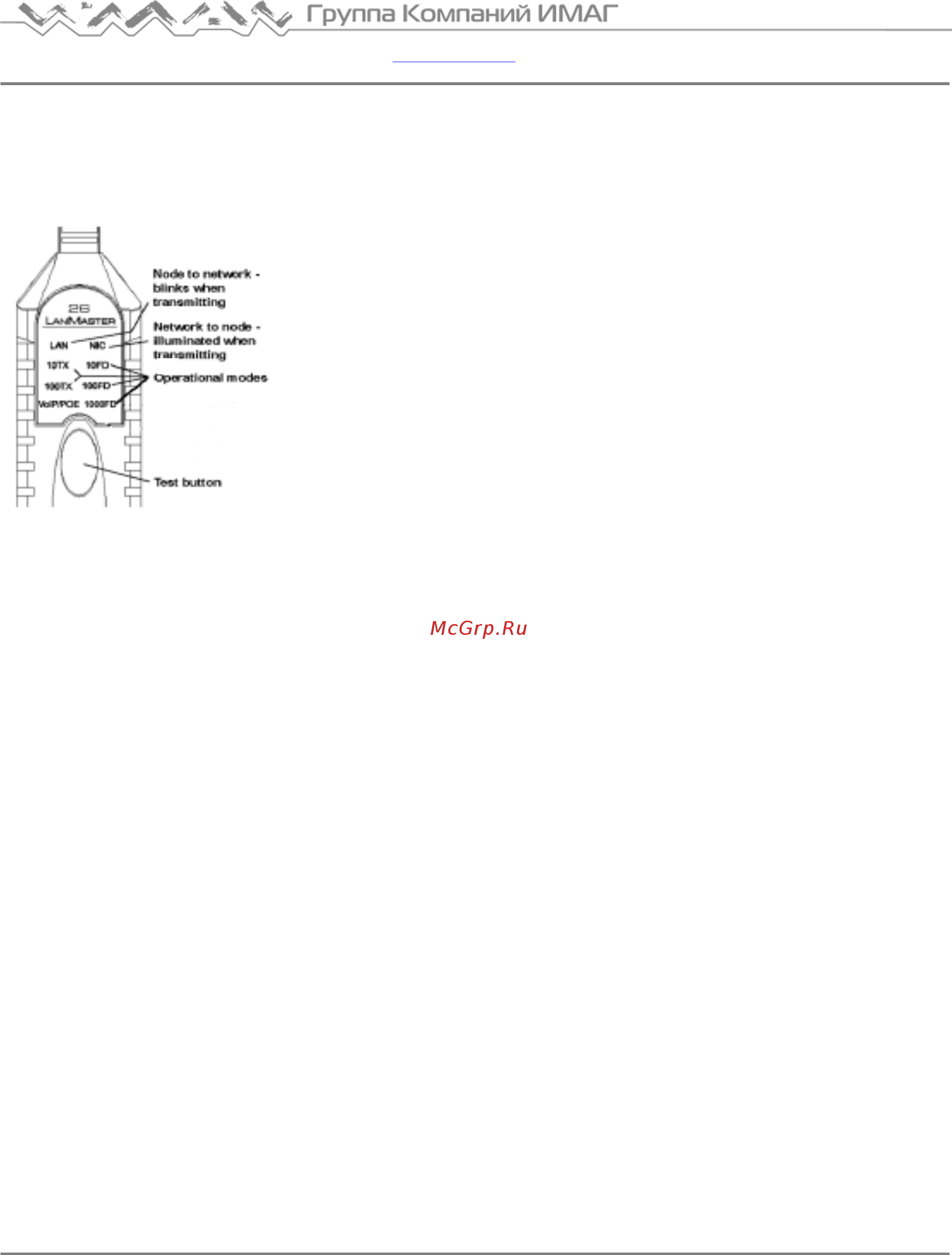

1 – точка соединения с сетью, мигает при передаче; 2 - точка соединения с

сетью, светится при передаче; 3 – рабочие режимы; 4 – кнопка тестирования

По истечению времени тестирования VoIP на приборе начнут

мигать индикаторы LAN и NIC, после чего просканируются пары

жил , по которым передаются сигналы соединения Ethernet. При

обнаружении сигналов сетевого соединения на паре жил 3,6, на

приборе будет непрерывно светиться зеленым цветом индикатор

LAN. При обнаружении сигналов сетевого соединения на паре жил

1,2 будет непрерывно светиться зеленым цветом индикатор

NIC.

При обнаружении сигналов сетевого соединения на обеих парах

будут непрерывно светиться зеленым цветом индикаторы LAN и

NIC, отображая тем самым ,возможность порта к автоматическому

переключению. При обнаружении сигналов сетевого соединения на тестируемой паре жил, на

приборе засветятся индикатор(ы),отображающие скорость передачи и режима работы сети.

После чего LanMaster 26 автоматически передаст кодовую комбинацию

сигналов соединения

партнеру по соединению (по мере передачи сигналов мигает индикатор “LAN” для LAN

автоматически коммутируемого порта, индикатор NIC мигает для порта NIC). Индикатор "Link" ,

концентратора или коммутатора, находящиеся на удаленном конце , также будет мигать,

показывая, что порт подключен к прибору LanMaster 26 (концентраторы/коммутаторы имеют

разные задержки времени для индикаторов. Частота мигания на оборудовании может не

точно

соответствовать скоростипередачи сигналов LanMaster 26. Перед проведением тестов через

удаленную розетку опробуйте работу прибора на концентраторе/коммутаторе). На NIC будет

гореть светодиод Link, проверяя двухстороннюю связь по линии.

Если сигналы сетевого соединения не обнаружены, на приборе засветятся красным цветом

индикаторы LAN и NIC.

)
