Компания «ИМАГ» 111024, Москва, 2-я ул. Энтузиастов, 5. http://www.emag.ru, e-mail: info@emag.ru
стр. 6 из 7
© Psiber, 2008
© ИМАГ, 2008
Адаптированный перевод на русский язык и научное редактирование
-
ООО «Имаг».
Копирование и иное воспроизведение любым способом данного документа и его частей без
разрешения ИМАГ запрещены.
Psiber и ИМАГ оставляют за собой право без уведомления вносить изменения в описание
продуктов.
АВТОСОГЛАСОВАНИЕ
Когда горит два или более индикатора рабочих режимов сети, тестируемая линия способна к
автосогласованию (Auto-negotiation) по высшему общепринятому уровню работы, когда
установлен партнер по соединению.

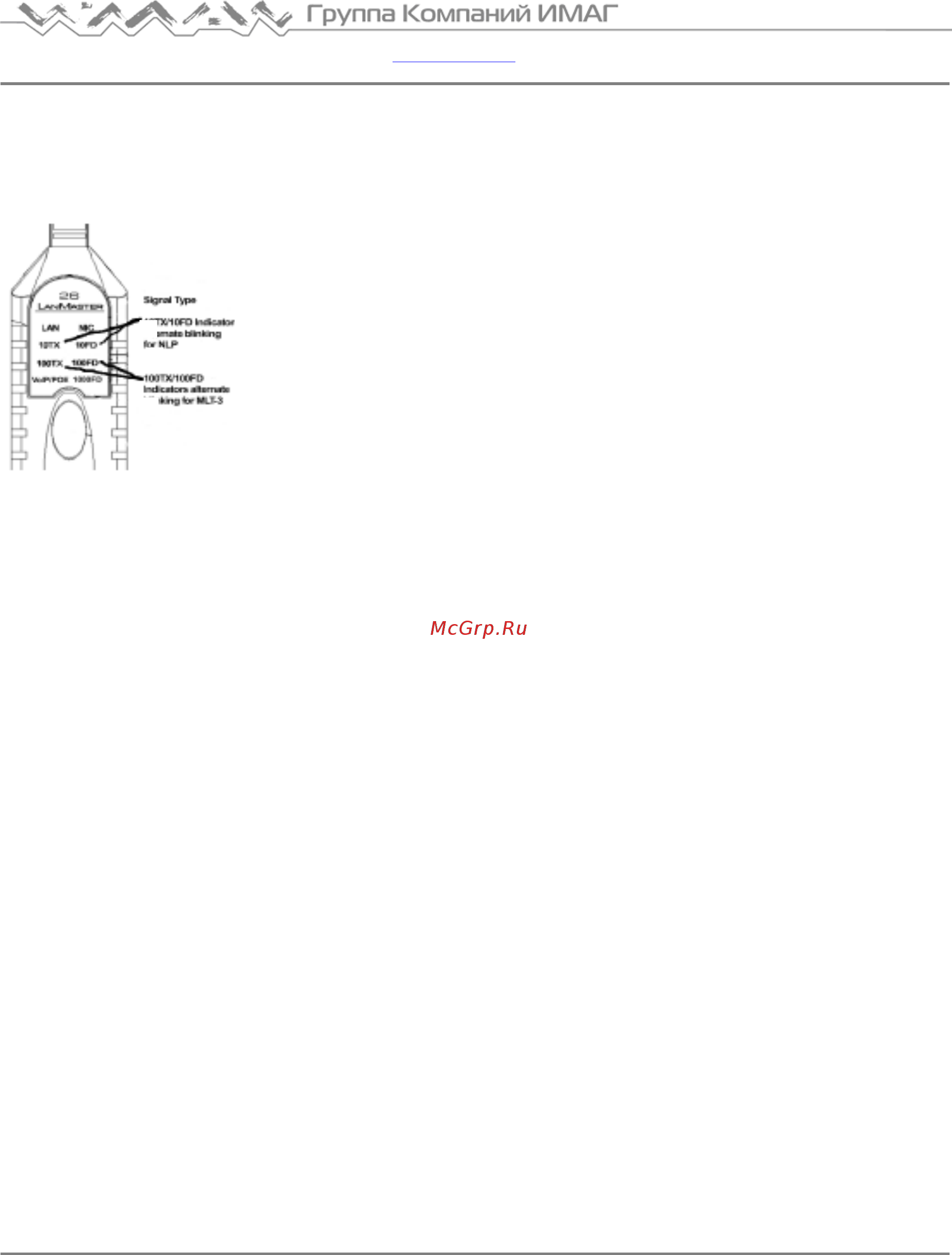

1 – тип сигнала;
2 – индикаторы 10ТХ/10FD, попеременно мигающие для NLP;
3 - индикаторы 10ТХ/10FD, попеременно мигающие для MLT-3;
После того как LanMaster 26 начинает передавать сигналы сетевого
соединения, партнер по соединению будет осуществлять
автоматическое согласование на высший общеизвестный режим, на
приборе будет гореть индикатор LanMaster 26 для этого режима,
контролируя функцию автосогласования. (Примечание: Временные
соотношения автосогласования сильно колеблются, поэтому не
всякое оборудование завершает автосогласование с прибором
LanMaster 26. Для оборудования с длительными постоянными
времени возможности автосогласования отображается, но
согласования не происходит. Чтобы определить постоянную
времени оборудования, протестируйте
хорошо известное
оборудование.
ТИП СИГНАЛА СЕТЕВОГО СОЕДИНЕНИЯ
Для установления сетевого соединения можно использовать три различных сигнала
соединения: кодовое слово соединения, NLP или сигнал MLT-3. Кодовое слово соединения
является определенным как для скорости передачи,так и для режима дуплексности. Для
соединений 1000BaseTX всегда используются кодовые слова соединения. NLP определен для
скорости (10 Mбит/с), но неоднозначен в режиме дуплексности (полу- или полнодуплексном).
Сигнал MLT-3 также
определен для скорости (100 Mбит/с), но неоднозначен в режиме
дуплексности. Для оборудования, использующего сигнализацию NLP или MLT-3, для
уверенности в надлежащей работе сетевого соединения должны быть точно установлены
режимы дуплексности.
(Пример: Большинство коммутаторов для сетей 10/100Mбит/с, сконфигурированные на
полнодуплексный, и на полудуплексный режим 100 Mбит/с, используют один и тот же сигнал
MLT-3. Порт коммутатора, когда он установлен на полнодуплексный режим 100 Мбит/с,
присоединяется к NIC для автосогласования, NIC установит полудуплексный режим на основе
сигнала MLT-3 от коммутатора. Несогласование конфигурации приведет к плохой работе
сетевого соединения из-за большого коэффициента ошибок и коллизий).
LanMaster 25 указывает на сигнал MLT-3 попеременным миганием индикаторов 100TX и 100FD.
На сигнал NLP - попеременное мигание индикаторов
10TX и 10FD. При идентификации
аналогичного режима работы, для надлежащей работы сетевого соединения, оба партнера по
соединению должны быть сконфигурированы следующим образом:
1)
3)
2
)
