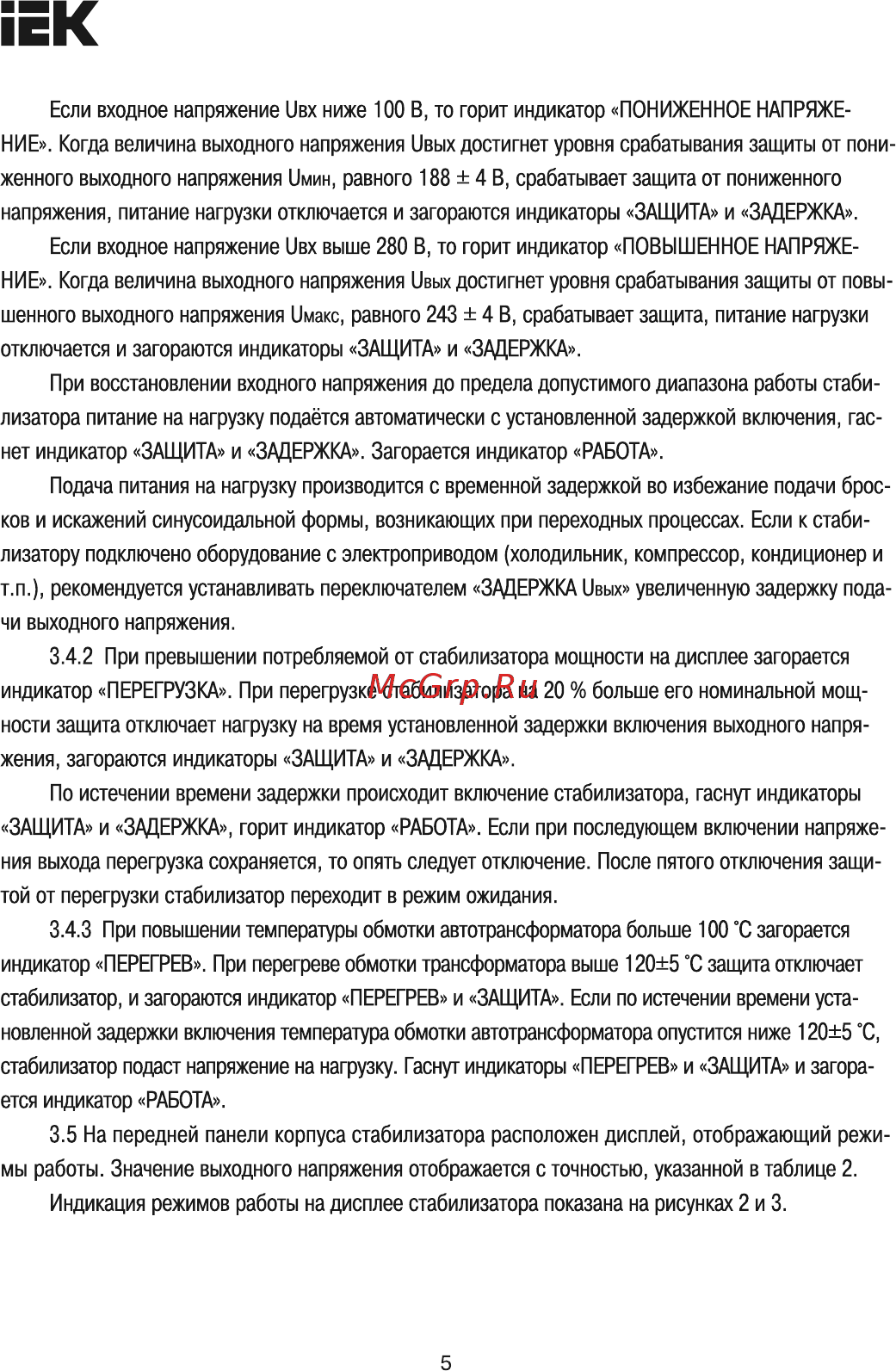

EK Если входное напряжение UBX ниже 100 В то горит индикатор ПОНИЖЕННОЕ НАПРЯЖЕ НИЕ Когда величина выходного напряжения ивых достигнет уровня срабатывания защиты от пони женного выходного напряжения UMUH равного 188 4 В срабатывает защита от пониженного напряжения питание нагрузки отключается и загораются индикаторы ЗАЩИТА и ЗАДЕРЖКА Если входное напряжение UBX выше 280 В то горит индикатор ПОВЫШЕННОЕ НАПРЯЖЕ НИЕ Когда величина выходного напряжения ивых достигнет уровня срабатывания защиты от повы шенного выходного напряжения Омаке равного 243 4 В срабатывает защита питание нагрузки отключается и загораются индикаторы ЗАЩИТА и ЗАДЕРЖКА При восстановлении входного напряжения до предела допустимого диапазона работы стаби лизатора питание на нагрузку подаётся автоматически с установленной задержкой включения гас нет индикатор ЗАЩИТА и ЗАДЕРЖКА Загорается индикатор РАБОТА Подача питания на нагрузку производится с временной задержкой во избежание подачи брос ков и искажений синусоидальной формы возникающих при переходных процессах Если к стаби лизатору подключено оборудование с электроприводом холодильник компрессор кондиционер и т п рекомендуется устанавливать переключателем ЗАДЕРЖКА ивых увеличенную задержку пода чи выходного напряжения 3 4 2 При превышении потребляемой от стабилизатора мощности на дисплее загорается индикатор ПЕРЕГРУЗКА При перегрузке стабилизатора на 20 больше его номинальной мощ ности защита отключает нагрузку на время установленной задержки включения выходного напря жения загораются индикаторы ЗАЩИТА и ЗАДЕРЖКА По истечении времени задержки происходит включение стабилизатора гаснут индикаторы ЗАЩИТА и ЗАДЕРЖКА горит индикатор РАБОТА Если при последующем включении напряже ния выхода перегрузка сохраняется то опять следует отключение После пятого отключения защи той от перегрузки стабилизатор переходит в режим ожидания 3 4 3 При повышении температуры обмотки автотрансформатора больше 100 С загорается индикатор ПЕРЕГРЕВ При перегреве обмотки трансформатора выше 120 5 С защита отключает стабилизатор и загораются индикатор ПЕРЕГРЕВ и ЗАЩИТА Если по истечении времени уста новленной задержки включения температура обмотки автотрансформатора опустится ниже 120 5 С стабилизатор подаст напряжение на нагрузку Гаснут индикаторы ПЕРЕГРЕВ и ЗАЩИТА и загора ется индикатор РАБОТА 3 5 На передней панели корпуса стабилизатора расположен дисплей отображающий режи мы работы Значение выходного напряжения отображается с точностью указанной в таблице 2 Индикация режимов работы на дисплее стабилизатора показана на рисунках 2 и 3 5
